Заглушки для труб. Какие виды заглушек существуют

Заглушки для труб. Какие виды заглушек существуют

Прежде всего, классификация заглушек проводится по материалу, из которого могут быть изготовлены устройства. Применяются следующие материалы:

• Металл. Наиболее востребованными являются заглушки из стали и латуни. Заглушка металлическая для труб достаточно прочна, поэтому может использоваться для газовых, водопроводных и канализационных труб. Единственный недостаток – подверженность коррозии.

Фитинг, изготовленный из латуни

• Пластик и полиэтилен. Такие фитинги не подвержены коррозии, однако могут деформироваться под воздействием высоких температур и солнечных лучей. Пластиковая заглушка отличается не высокой стоимостью, и может применяться как заглушка внутренняя для труб.

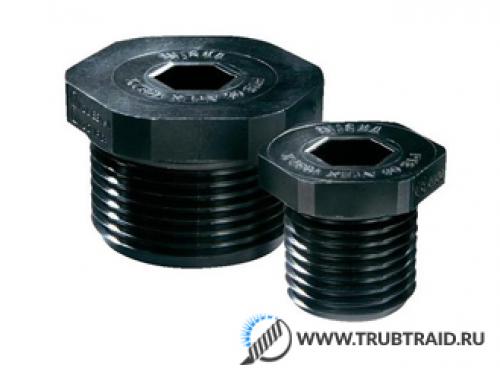

Фитинг для труб, произведенный из пластика

• Хромированный металл. Заглушка из этого материала самая дорогая. Она практически не подвержена коррозии. Преимущественно применяется как декоративный элемент. Например, заглушки на трубы для забора.

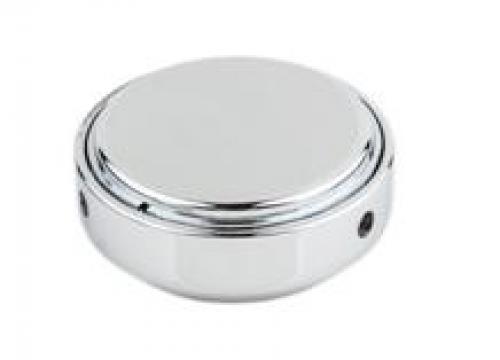

Декоративный элемент для труб из хромированной стали

• Резина. Резиновые заглушки для труб используются за защиты трубопроводов от попадания грязи и мусора. В качестве удерживающих элементов, как правило, не используются, так как очень пластичны и не могут надежно крепиться.

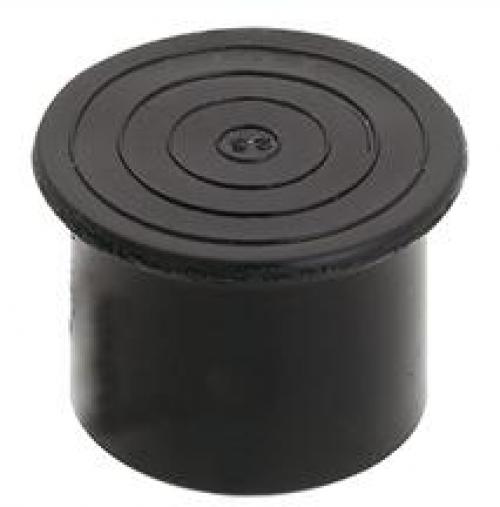

Резиновый фитинг для трубопроводов

От материала изготовления зависит область применения фитинга.

По особенностям конструкции все заглушки можно разделить на четыре вида:

• заглушки с резьбой для труб. В большинстве случаев такие устройства изготавливаются из металла, реже из пластика. Установка резьбового фитинга проста, а соединение получается прочным и надежным. Главное условие – чтобы на трубе была в наличии аналогичная резьба;



  Устройства для ограничения пропускной способности труб, оснащенные резьбой

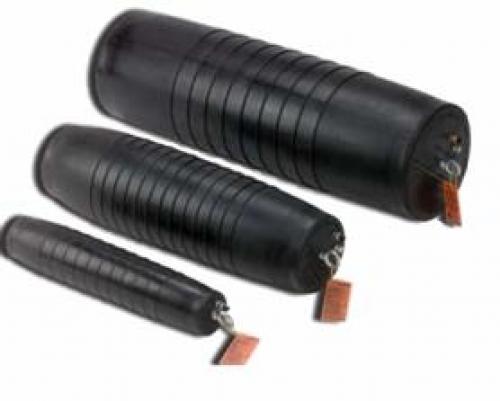

• пневматическая заглушка. Устройство устанавливается при помощи насоса, который подает воздух. В период подачи воздуха заглушка увеличивается и принимает форму трубы, тем самым надежно закрывая проход газов или жидкости. Пневматический фитинг может использоваться как заглушка на водопроводную трубу для временной блокировки потока жидкости;

Устройство, устанавливаемое в трубу за счет накачивания воздухом

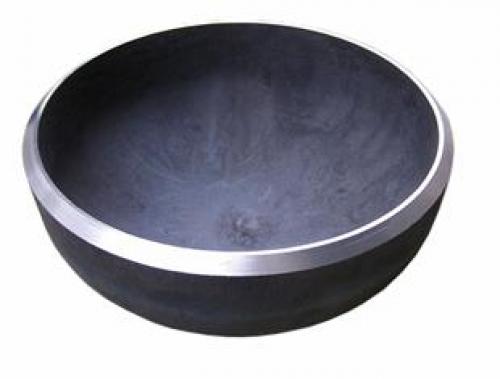

• эллиптическая заглушка  – металлический фитинг, устанавливаемый с использованием сварки. Может применяться как постоянная заглушка на канализационную трубу в неиспользуемом трубопроводе;

Фитинг, который устанавливается на трубу методом сварки

• фланцевая заглушка. Изделие может производиться из металла или резины. Устанавливается фитинг при помощи болтов или специализированных заклепок, для которых в верхней части заглушки имеются специальные отверстия. Фитинг может использоваться как заглушка обсадной трубы, так как его не только легко установить, но и демонтировать в нужный момент.

Устройство для временного перекрытия трубы

Кроме этого выделяют:

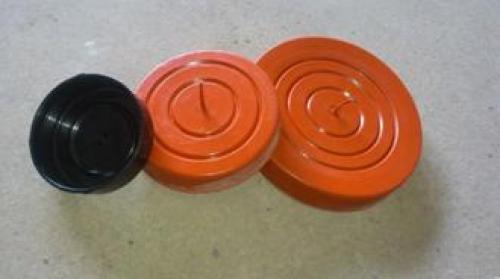

• транспортировочные заглушки, необходимые для сохранности труб во время перевозки. Приоритетно изготавливаются из пластика;

Устройство, предназначенное для безопасной транспортировки труб

• торцевые заглушки. Торцевая заглушка для труб может быть изготовлена из любого материала. Преимущественно используется для предотвращения засорения труб и участков неиспользуемых трубопроводов.

Устройство для закрытия трубопровода на концах

Выбор конструкции заглушки должен основываться на предназначении изделия.

Заглушки для труб забора. Виды заглушек на столбы для забора

Если вы все-таки озадачились вопросом чем же закрыть столбы забора сверху, то становится необходимым разобраться в видах заглушек на столбы, поскольку они бывают разными.
Первое, что хотелось бы отметить, так это очевидный, но при этом основной критерий подбора: заглушки подбираются строго под тип столбов ограждения, а их не мало (о том, какими они все-таки бывают читайте в нашей статье: «Как выбрать правильные столбы для забора» ).

Т.е. параметры заглушки будут полностью соответствовать размерам сечения столба, на который она будет крепиться. Если опора имеет квадратное сечение 60*60, соответственно и заглушка на столб нужна 60*60. Крышки на столбы забора производятся в соответствии с параметрами последних, а они, как правило, стандартны.
Помимо дифференциального размерного ряда, заглушки, по аналогии со столбами, бывают различных форм и выглядит это следующим образом:

• квадратные заглушки на столбы 50*50, 60*60, 80*80, 100*100;
• прямоугольные заглушки на столбы 25*50, 60*40, 60*30, 40*80, 60*80;
• круглые заглушки на столбы радиусом 50, 76, 89, 108, 156 мм.

Ну и конечно же отличается материал, из которого изготавливаются заглушки. Так они могут быть:

• пластиковыми;
• металлическими;
• бетонными.

Пластиковые заглушки для столбов

Пластиковые заглушки изготавливаются практически для всех видов сечения и размеров столбов забора.

Правда здесь стоит отметить, что пластиковые заглушки могут отличаться по виду их монтажа. Одни надеваются на столб по типу «крышки», вторые же вбиваются внутрь, напоминая своей конструкцией пробку от бутылки. Со своей стороны отметим, что первые легко снимаются, а значит могут легко «пропасть».

Вторые в этом вопросе куда надежнее, их демонтаж далеко не так прост, да и внешний вид намного эстетичнее - на первый взгляд они абсолютно незаметны.
Как правило, пластиковые заглушки (разного типа крепления) используются для деревянных, металлических и пластиковых столбов для забора.
Несомненными плюсами пластиковых заглушек являются:

• доступная цена;
• легкость как по монтажу, так и по весу;
• не подвержены коррозии;
• большая цветовая гамма, а значит можно подобрать идеальное, на ваш взгляд, цветовое сочетание со столбами забора.

Металлические заглушки и колпаки для столбов

Металл – материал, о прочности которого осведомлен каждый. Однозначно, что металлические заглушки для столбов забора прослужат вам далеко не один год, при условии должной обработки и монтажа, поскольку им в меньшей степени страшны механические повреждения и перепады температур. Правда и здесь существуют свои особенности и нюансы.
Монтаж металлических заглушек куда сложнее, нежели пластиковых: их закрепление осуществляется при помощи сварки, что само по себе пролонгирует и повышает в стоимости весь процесс.
Также металл, при некачественной обработке, подвержен процессам коррозии, которые в результате приведут к разрушению металлического элемента. Применяются для защиты только металлических столбов.

Для защиты же кирпичных и бетонных столбов, используются не заглушки, а стальные колпаки, которые монтируются при помощи различных крепежных элементов.

Такие конструкции выглядят эффектно и отлично справляются со своим прямым предназначением, вот только общая цена получается «кусачей».

Бетонные заглушки для столбов

Также для столбов из камня, кирпича или бетона отлично подходят бетонные заглушки (или точнее сказать колпаки): смотрятся отлично и гармонично, возможно «поиграть» с дизайном, и цветовым решением – в общем эстетика «дорого-богато» во всей красе.

Монтируются при помощи цементного раствора, что, естественно, делает процесс куда более длительным, нежели «наляпать» пластиковых заглушек.
Однако, нельзя не брать во внимание высокую стоимость, которую придется «отслюнявить» за такую красоту. Плюс бетон подвержен разрушению под воздействием природных явлений.

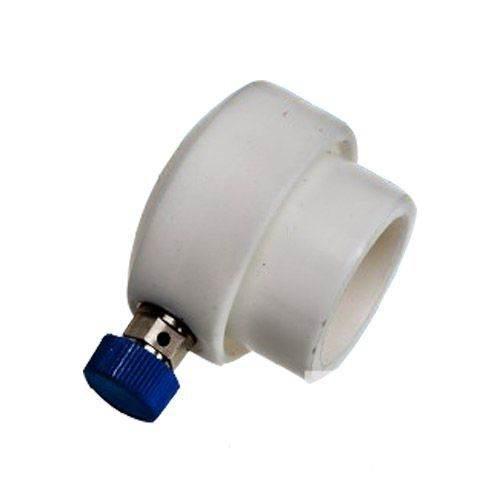

Заглушки пластиковые для труб. Как выбрать пластмассовую заглушку правильно?

Подобрать фитинг для герметизации можно даже не пользуясь консультацией профессионала. Кроме визуальных характеристик (гладкая поверхность, отсутствие фабричных дефектов, равномерность материала), обращать внимание следует на технические свойства заглушек:

1. Сечение. Для изоляции систем водопровода и канализации применяются заглушки для труб пластиковые с круглым сечением. Они должны точно соответствовать диаметру трубопровода. Для профильных конструкций понадобятся не круглые, а прямоугольные или квадратные пробки. Эти фасонные элементы, в свою очередь, должны подходить отрезку трубы по длине и ширине.
2. Материал. Пластиковые заглушки для труб как квадратные, так и круглые, выпускаются из того же материала, что и изделия, которые необходимо изолировать. Для труб из поливинилхлорида предназначены фасонные элементы из ПВХ соответственно, а трубопроводы из ПНД могут изолироваться только фитингами из полиэтилена низкого давления.
3. Назначение. Фитинги отличаются степенью надежности. Если требуется временное ограничение системы, то вполне подойдут фасонные элементы, предназначенные для закупоривания вручную. Для фиксации на длительное время нужны фитинги под сварку или с резьбовым соединением.

Для декоративных целей можно подобрать заглушку любых цвета и формы

Для декоративных целей чаще всего выпускаются полиэтиленовые заглушки. Этот материал отличается низкой ценой, он пластичен и мягок. Такие фасонные элементы могут иметь разные цвета: колер добавляется в полиэтилен, когда полимер находится в расплавленном состоянии. Это свойство позволяет сохранять однородный цвет поверхности фитинга даже тогда, когда на нем появятся дефекты вследствие активной эксплуатации.

Заглушки для труб водоснабжения. Выберем заглушку для трубы водоснабжения

Заглушка на водопроводную трубу — это элемент запорной арматуры применяется в качестве постоянных или временных мер для ликвидации течи воды. В процессе монтажа системы водоснабжения возникают ситуации, когда нужно заглушить трубу, тут и приходит на помощь заглушка.

Как заглушить водопроводную трубу

Сама процедура несложная, и если имеются элементарные знания и навыки в ремонтно-строительной сфере.

Тем, кто не сталкивался с сантехническими работами, нужно придерживаться следующих рекомендаций:

1. Резьбовые соединения уплотняются при помощи ФУМ-ленты. Это необходимо для герметизации.
2. Перед тем, как заглушить водопроводную трубу, нужно перекрыть шаровый кран, и отсечь ее от системы подачи.
3. Применять сварочный аппарат необходимо в соответствии с требованиями техники безопасности.
4. Если устанавливается фланцевая заглушка, нужно, чтобы болты соответствовали по размерам проделанным отверскиям.

Декоративная заглушка работает по такому же принципу, что и обычная, и поэтому при установке все требования должны быть выдержаны. Технология постановки фитингов отличается в зависимости от материалов трубопровода.

Металлическая труба

Металл отличается тем, что на такой трубе можно нарезать резьбу, применить сварку (кроме чугуна), установить фланцы, а значит, применимы любые методы. Выбирать нужно такой, чтобы под рукой были все необходимые инструменты. Заглушки изготавливаются из разных материалов, и выбор зависит от того, что это за подопровод.

Чугунную трубу можно глушить фланцевыми фитингами. Сварочный аппарат бесполезен, нарезать резьбу не получится. При этом герметизацию выполняют хлопковым волокном. Сталь более податливый металл, и все те способы, которые недоступны в случае с чугуном, теперь можно применить.

Чтобы заглушить такую трубу, можно применить:

1. Металлические сферические заглушки. Применяются для водопроводов, газопроводов, нефтепроводов.
2. Фланцевые устройства. Герметизация холодного водопровода производится резиновой прокладкой, горячего – паронитом.
3. Пневматические заглушки. Применяются для ликвидации аварийных ситуаций на производствах и в бытовых системах обеспечения.
4. Декоративные фитинги. Это в том случае, если главная задача заключается не в сохранении давления в трубопроводе, а внешний вид конструкции.

К последней категории относятся изделия из пластмассы, резины, металла. В отношении медных труб необходимо добавить, что сварка возможна, но технология требует применения специальных устройств и материалов. Медь – мягкий металл. Можно нарезать резьбу, но затягивать ее нужно крайне осторожно.

Пластиковая труба

Технологически меры по торцевой герметизации трубы из пластика делятся на две категории. К первой относятся способы, которые предполагают спайку или склейку заглушки и трубы. Установить заглушку таким способом означает, что впоследствии ее можно будет только срезать. Второй способ – временный, и предполагает возможность демонтажа.

Пластик, который используется без внутреннего давления можно глушить декоративными (например, резиновыми) фитингами. Когда важно сохранить герметичность применяют клеющие средства. Выбор зависит от типа пластика. Для большого давления такие трубы не рассчитаны. Поэтому если речь идет о водопроводной трубе, то скорее это будет полиэтиленовый трубопровод.

Полиэтиленовая труба

Иногда требуется срочно заглушить трубопровод. В этом случае используется специальный фитинг с внутренней резьбой, который также изготовлении из полиэтилена. Понадобится плашка. Которой на торце трубы нарезается наружная резьба. Заглушку нужно будет накрутить на нее, но предварительно соединение уплотняется ФУМ-лентой.

Специалисты для постоянных заглушек рекомендуют только один способ – сварку. Полиэтилет спаивается с помощью специального аппарата, который разогревает контактирующие элементы до температуры, когда возможно соединения не молекулярном уровне. Внять такую заглушку невозможно. И если придет время разгерметизации, придется ее срезать.

Технология предполагает использование такого инструмента:

• ножовка, болгарка и т.д.;
• средства для удаления заусенцев (рашпили);
• режущий инструмент (ножи);
• герметические составы (силикон);
• строительный фен;
• специальный сварочный аппарат.

В большинстве случаев работы можно выполнить самому, если под рукой имеется все перечисленное.

Заключение

Технологии установки заглушек водопроводных труб не требуют специальных профессиональных навыков. Тот, кто имеет представление о процессе нарезания резьбы в состоянии справиться с ситуацией. В большинстве случаев торцевые фитинги водопровода не требует особой эстетики. Поэтому в случае со сталью имеет смысл использовать простую сварку. Конечно, это когда не заглушка постоянная.

Пластик и полиэтилен не сильно усложняет процесс. Инструмент доступен, и имеется практически в каждом хозяйстве, разве что автомат для спайки. Если его нет, придется нанимать специалистов. Покупать его из-за одной заглушки нецелесообразно, в аренду – сложно. В остальном процесс не несет в себе особых трудностей. Рекомендации все имеются.

Заглушки для труб металлические. Заглушка для металлических труб

Чтобы защитить различные металлические конструкции пользуются металлическими пробками. Например, чтобы обезопасить столбы под забор из металлических стояков круглого сечения от попадания вовнутрь влаги, верхнюю часть коллектора закрывают круглой наружной заглушкой. Благодаря этому, обеспечивается полная защита от коррозии.

Плюс к этому, ограждения, калитки, заборы приобретают не только эстетический вид, но также исправляют огрехи строителей в плане неровной обрезки столбов.

2.1 Виды

Виды изделий определяются формой и способом крепления.

В связи с этим, металлические пробки для труб бывают:

• эллиптическими;
• фланцевыми;
• поворотными;
• быстросъемными;
• сферическими;
• межфланцевыми и другими.

Чаще других, наверно, для надежной герметизации используют плоские сварные металлические пробки. Требования к изготовлению и условиям эксплуатации приварных стальных эллиптических (сферических) бесшовных заглушек определены ГОСТ 17379-83 .

Их штампуют с листов стали конкретной толщины, для изготовления которых используют качественную конструкционную углеродистую сталь. С их помощью можно осуществить временную или постоянную герметизацию концевых отверстий на магистралях. Ими пользуются во время проведения монтажных работ по установке отопительных, водо- и газоснабжающих и иных конструкций.

Кроме того, существуют металлические заглушки на стояк с внутренней и с наружной резьбой. Резьбовые металлические пробки для коллекторов отличаются надежностью крепления и обеспечением полной герметичности.

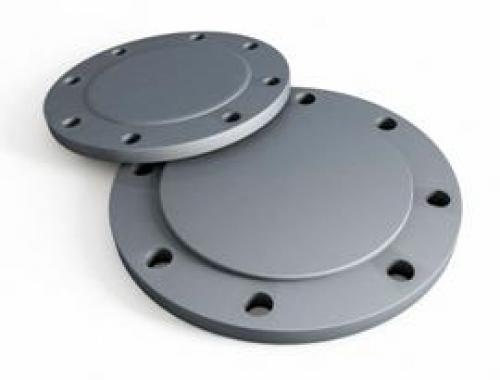

2.2 «Глухой фланец»

Чтобы герметично закрыть концевые отверстия в 100 мм стояках, используют такую очень важную технологическую деталь трубопроводной системы, как стальной глухой плоский фланец Ду 100 Ру 10.

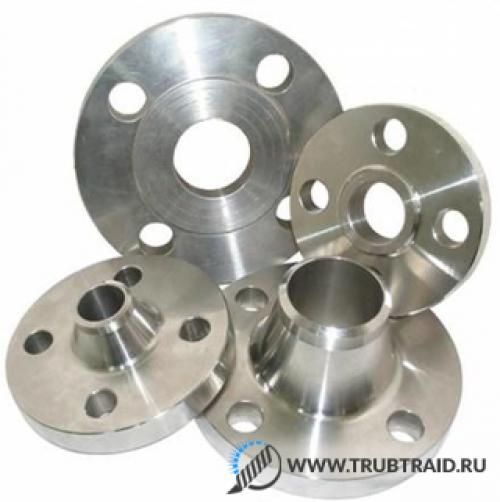

Глухие стальные фланцы , в сущности, – это те же самые трубопроводные заглушки, с помощью которых можно полностью перекрыть магистраль или отдельные ее элементы.

Для их изготовления используют углеродистую, легированную, нержавеющую сталь.
Название «глухих» фланцы получили благодаря тому, что они полностью «отсекают» магистральную ветку, что содействует полному перекрытию движущейся рабочей среды.

Глухой фланец из стали имеет форму плоского диска (без центрального отверстия) с наличием кольцевой опорной поверхности и определенного диаметра отверстий под шпильки или болты, с помощью которых деталь надежно закрепляется на трубопроводе.

Как все фитинги, глухой стальной фланец определяется ГОСТом. В частности, в ГОСТе 12820 80 прописаны все требования к изготовлению, а также эксплуатации фланцев данного типа.

Главным преимуществом такого соединительного элемента является простота монтажа, возможность легкого демонтажа, в случае необходимости.

2.3 Заглушки на профильные трубы

В последние годы все чаще используются профильные трубы . Ими заинтересовались:

С помощью, 76, мм, 89 мм,создаются отводы от центральной газовой магистрали, а также осуществляется разводка газа к частным домам.

Заглушки для водопроводных труб резьбовые. Виды металлических заглушек

Классификация заглушек осуществляется в зависимости от материала изготовления и способа монтажа, в зависимости от чего можно выделить следующие виды устройств:

• Резьбовые заглушки;
• Обжимные заглушки;
• Фланцевые заглушки;
• Заглушки из стали;
• Эллиптические заглушки;
• Компрессионные фитинги.

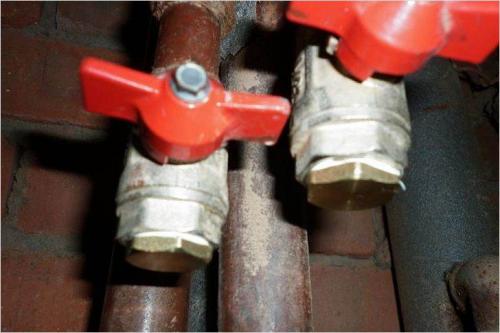

Заглушки резьбового типа наиболее распространены – их можно встретить в любой квартире. Эти устройства применяются для блокировки газопроводов и водопроводных сетей. Для изготовления резьбовых заглушек может использоваться как сталь, так и другие металлы. Как правило, резьбовые металлические заглушки для труб устанавливаются на трубы небольшого диаметра при помощи наружной или внутренней резьбы. Читайте также: " Какие заглушки для труб бывают, как их выбрать и установить ".

Чтобы блокировка была качественной, ее нужно герметизировать, для чего используется ФУМ-лента или подмотка изо льна. Льняная подмотка гораздо лучше справляется со своей работой – при самопроизвольном выкручивании заглушки такой способ герметизации может некоторое время удерживать систему в закрытом состоянии. ФУМ-ленты таким качеством похвастать не могут, но с ними гораздо проще работать, поэтому их используют, если заглушка с резьбой для труб в дальнейшем будет демонтироваться.

Обжимные заглушки – это еще один вид устройств для блокировки трубопровода. Способ установки обжимных заглушек полностью соответствует их названию: для монтажа не требуется сварка или резьба, поскольку вместо них используется обжимное кольцо. Инструмент, позволяющий зафиксировать кольцо должным образом – пресс с ручным или электрическим приводом.

Заглушки обжимного типа имеют достаточно высокие характеристики. Все они могут долго работать при высоком давлении и отличаются хорошим уровнем вибрационной усталости, продлевая срок службы трубопровода даже при тяжелых условиях эксплуатации.

Именно высокими характеристиками обуславливаются сферы применения обжимных фитингов – метрология, газотурбинные системы и компрессионное оборудование. Конечно, данные фитинги можно использовать и в других сферах, но чаще всего их применяют в описанных выше отраслях.

Видео заглушки из пластика на круглую трубу различного диаметра. Ньюансы при выборе.
