Чугунные трубы SML. Технические характеристики и достоинства труб SML
Чугунные трубы SML. Технические характеристики и достоинства труб SML
Стандартный размер фасонных изделий составляет 3 м в длину. Диаметр труб, в зависимости от типа, варьируется в диапазоне 50-600 мм. Качество изделий регулируется ГОСТ 6942-98.
В эксплуатации SML трубы показывают себя с положительной стороны. Им свойственны лучшие качества изделий, предназначенных для установки инженерных систем:
- высокая износостойкость и устойчивость к механическим воздействиям (ударам, вибрации, высокому давлению);
- огнеупорность, пожарная безопасность;
- прочность и долговечность;
- стойкость как к высоким, так и к низким температурам;
- низкая звукопроводимость, уменьшающая шум воды при прохождении по трубам;
- антикоррозийные свойства;
- стойкость к образованию известкового, жирового и мыльного налета.
Внутренняя поверхность труб настолько гладкая и однородная, что на ней не скапливаются нерастворимые частицы, соли жесткости, бытовой жир. Такие трубы не зарастают через несколько лет после установки, в отличие от обычных металлических изделий.

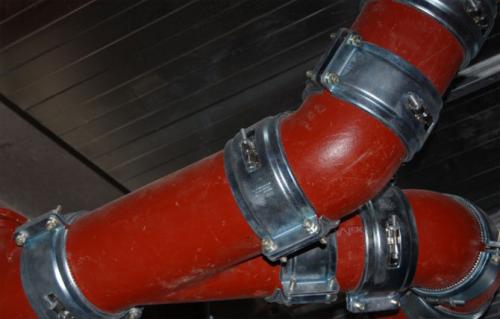

Еще одна из ключевых достоинств SML труб – простота и скорость установки. Для монтажа инженерной системы достаточно соединить два фасонных изделия между собой с помощью металлической муфты с резиновой EPDM манжетой.
Этого хватит для обеспечения идеальной герметичности стыка. Дополнительные силиконовые уплотнители, ветошь, сальники использовать не нужно.
Несмотря на большой вес чугунных изделий, для монтажа системы понадобиться участие от силы двух человек.
Благодаря простому принципу крепления SML труб с задачей справится даже непрофессионал с минимальным набором инструментов.
Кроме быстрой установки, трубы также легко ремонтировать. Если какой-либо участок трубопровода выйдет из строя, достаточно заменить поврежденный фрагмент на новый. Его также нужно зафиксировать муфтово-хомутным способом, и вся задача занимает не более 10 минут.
Внимание! SML-трубы нельзя реставрировать и ремонтировать с помощью сварки или заклеивать различными эпоксидными составами. Если какой-либо участок системы оказывается поврежденным, устранить течь с помощью резиновых манжет не получится.
Чугунные трубы SML в бишкеке. Чугунные трубы в Кыргызстане
Чугунные трубы – востребованный материал для прокладки трубопроводных магистралей различного назначения. Изделия эксплуатируются в помещениях и на открытой местности. Их активно используют жилищно-коммунальное хозяйство, химическая промышленность и некоторые другие отрасли.
Ключевые особенности
Материал способен без аварий работать в течение нескольких десятилетий – до 100 лет и более. Этим чугун выгодно отличается от других металлов. Его использование гарантирует должный уровень звукоизоляции, трубопрокат из него легко переносит перепады температуры. Достаточная толщина стенок обеспечивает высокую стойкость продукции к механическим, низко- и высокотемпературным деформациям.
Выпуск продукции

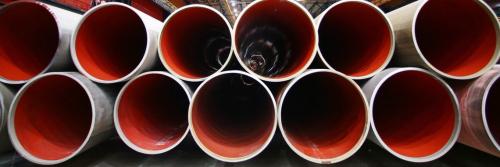

Трубы чугунные канализационные производятся с помощью центробежного литья. Технология позволяет получить продукт с прочной однородной структурой, отличающийся высоким сопротивлением к механическим нагрузкам. На их поверхности не будет трещин или другого нарушения целостности. Готовая продукция проходит тщательный контроль качества перед отправкой потребителю.
Для повышения противокоррозионной стойкости изделий на их внешние и внутренние стенки наносят нефтяную битумную пропитку, глубоко впитывающуюся в поверхность, заполняя собой все микротрещины. Такая обработка делает трубопрокат более ровным и гладким. Это важно для внутреннего его пространства – транспортируемая среда будет испытывать меньшее трение о стенки. Для повышения прочности продукцию подвергают высокотемпературному отжигу. Декоративная отделка чугунного проката практически не используется.
Классификация, маркировка
Трубы из чугуна классифицируются по сфере использования и конструктивным особенностям на:
- напорные и безнапорные;
- раструбные и безраструбные.
Напорные варианты – самые прочные из всех, оптимально подходят для трубопроводов, работающих под напором или в агрессивных средах, при критически низкой температуре. Они эксплуатируются на открытой местности, на глубине, в том числе под автомагистралями и другими нагруженными участками. Безнапорные марки используются для внутренней бытовой и промышленной канализации, работающей без высокого давления.
Трубы напорного типа изготавливаются из ВЧШГ – качественного чугунного сплава, армированного шаровым графитом. Для выпуска безнапорных образцов чаще используют пластический графит, имеющий не настолько высокую прочность.
Раструбные и безраструбные чугунные трубы для канализации отличаются конструкцией в месте соединения отдельных отрезков в единую магистраль. Первые имеют на одном конце специальное расширение, надевающиеся на второй конец соседней трубы. Вторые монтируются с помощью хомутов. Распространено крепление с помощью муфт, фитингов, фасонных частей из такого же сплава, реже применяются сварка и пайка. Модели раструбного типа наиболее распространены. Их размеры стандартизированы, монтаж не представляет сложности.
Краткая маркировка продукции – информационная строка с наименованием изделия, указанием марки используемого сплава, условного прохода, толщины стенки, длины (все три размера – в миллиметрах), рабочего давления в МПа, типа соединения.
Чугунные трубы SML производство россия.
Трубы SML изготавливают в соответствие с международным стандартом DIN 19522, что определяет возможность использования системы в высотных и офисных зданиях, медицинских и торговых учреждениях, паркингах и подземных гаражах, объектах с особыми требованиями к пожаробезопасности. Сочетание прочных чугунных труб и манжет из нержавеющей стали определяет устойчивость SML-канализации к повышенному давлению, эксплуатационным нагрузкам. В основе конструкции лежат фитинги и трубы СМЛ, соединяющиеся не привычными раструбами, а при помощи усиливающих манжет и металлических хомутов, изготавливаемых из инертных к химическим воздействиям EPDM.
Канализационные трубы SML: производство комплектующих
Безраструбная канализация SML представляет собой систему, разработанную европейским концерном Saint-Gobain, она использует формулу изготовления труб с абсолютно герметичными швами и стыками, способностями к сопротивлению тепловым и механическим воздействиям, устойчивости к коррозии, почему и пользуется высоким спросом на протяжение уже 30-ти лет.
В основу технологии изготовитель положил метод центробежного литья: вначале раскаленный металл заливают в длинные вращающие формы трубоподобного вида, а когда чугун равномерно растекается по внутренним стенкам, его охлаждают.
Внешнее покрытие комплектующих выполняют с использованием эпоксидного лака при толщине слоя около 80-100 мкм, что гарантирует противодействие металла коррозийным процессам. Внутри трубы покрывают специальным раствором, препятствующем скоплению отложений и обеспечивающем хорошие проходные способности стоков по канализации.
Фитинги безраструбной SML канализации также обработаны эпоксидным слоем толщиной 40-80 мкм.
Чугунная канализация SML и ее преимущества
Канализация SML, предназначенна для наземной и подземной эксплуатации в жилых или общественных объектах. Популярность системы обусловлена рядом неоспоримых преимуществ:
- Прочность: трубы демонстрируют безусловную износоустойчивость и долгие сроки эксплуатации, сохранение физических свойств при минимальных затратах на обслуживание.
- Антикоррозийные способности: благодаря эпоксидному слою трубы остаются невосприимчивы к агрессивному воздействию внешних факторов.
- Удобство монтажа/демонтажа: хомуты и манжеты позволяют легко задать системе нужные углы поворота.
- Достойный уровень звукоизоляции: трубопровод SML значительно превосходит аналоги по критерию «подавления» шумов, издаваемых канализационной системой. Чугунные комплектующие подходят для установки в помещениях с повышенными требованиями к шумоизоляции – переговорных центрах, гостиницах, жилых комплексах.
- Пожаробезопасность (класс А1): литейный чугун не нуждается в дополнительных мерах защиты от огня.
- Экологичность: материалы, лежащие в основе трубопровода, полностью соответствуют экологическим нормам и требованиям, безвредны для здоровья человека и окружающей среды.
- Универсальность: технологии подходят для обустройства любого типа канализационных систем.
Чугунные трубы SML для канализации. Что из себя представляет безраструбная чугунная канализация?
В основе безраструбной чугунной канализации лежит пара групп трубопроводов и фасонин, представленных изделиями наружного типа для эффективного отвода сточных вод от сооружений мостового вида (с обозначением BML) и строений (с обозначением TML), а также изделий внутреннего типа: SML, KML, VML и RML.
Комфорт эксплуатации коммуникационных систем, выполненных из чугунных канализационных безраструбных труб, обеспечивается полным соответствием таких изделий стандартам, включая ГОСТ 6942-98 и СНиП.
Зачем нужна и где используется?
Чугун известен своими высокими прочностными характеристиками, а также способностью выдерживать значительные нагрузки при транспортировке жидкостей.
Современные чугунные канализационные трубы безраструбного типа активно используются для монтажа центральных и частных коллекторов, при обустройстве стояков и трубопроводов наружной канализации.
Особенности устройства и принцип действия
Все чугунные трубы без раструбов производятся с использованием способа отливки под воздействием центробежных сил, что положительно сказывается на основных качественных характеристиках таких изделий.
Все виды чугунных канализационных труб без раструбов имеют внутреннее покрытие толщиной 130 микрон на основе смеси из искусственной смолы.
Такая обработка предотвращает многие механические разрушения и повышает устойчивость к неблагоприятным внешним факторам. На наружную часть конструкции наносится эмульсия, рецептура которой разрабатывается каждым производителем индивидуально.
Трубопроводы без разъёмных соединений легко фиксируются хомутами (CV и Rapid), обжимающими эластомерную муфту. Ограничительный упор вставляется между двумя трубами, чем обеспечивается идеальная герметизация трубопровода.
Существующие виды
Описание безраструбных чугунных труб даётся в положениях ГОСТ 6942-98 и EN 877/DIN 19522.
На сегодняшний день выпускается несколько основных видов такой продукции, отличием которых является использование в процессе производства чугуна с повышенным содержанием графита.
Устройство внутренних канализационных систем выполняется трубами SML (для отвода сточных вод внутри здания), KML (для отведения стоков из ресторанов и гостиниц, а также других мест с большим количеством агрессивных стоков), VML (для создания сточных трубопроводов с защитой от накопления конденсата) и RML (для вентиляции трубопроводов).
Доставка стоков к коллектору осуществляется трубопроводами TML и BML. Первый вариант трубопровода проводится в земле и отводит сточные воды от зданий. Второй — предназначается для отведения стоков от мостов.
Стандартная длина изделия — 3.0 м. Фитинги с малым сечением — 50, 70, 80 мм. Средние фитинги имеют сечение 100, 125, 150 мм.
Крупные фитинги — 20, 25 и 30 см. Определиться с выбором вида можно по интуитивно понятной маркировке, нанесённой на изделие.
Чугунные трубы SML duker. Duker
DUKER – известный немецкий производитель качественных и долговечных чугунных труб для создания сточной канализации, водоотведения зданий. Компания ценит свою репутацию и доверие клиентов, поэтому регулярно усовершенствует качество и эксплуатационные свойства продукции. В работу регулярно внедряются инновационные технологии, проводится модернизация оборудования на производстве, перед поступлением в продажу все изделия проходят многократные проверки и тестирования.
История развития компании
Компания начала свою деятельность в 1913 году. Безраструбная канализация Дюкер выпускается с 1967 года. Завод, на котором выпускается чугунная канализация Duker, находится в г. Карлштадт-на-Майне. Здесь абсолютный цикл производства фасонных частей и труб – от литья до покрытия. Все этапы производства тщательно контролируются. Сегодня чугунная канализация SML Duker успешно используется в более чем 70 странах мира.
Наша продукция
- Безраструбные трубы;

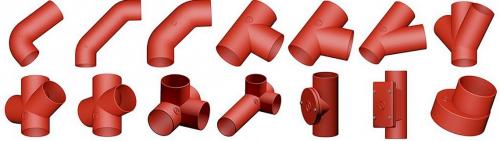

- Фитинги;
- Соединительные элементы;
- Обжимные манжеты;
Преимущества продукции Duker:
- Высокое качество – канализация дюкер изготовлена из прочных ударостойких материалов устойчивых к механическим повреждениям и деформации. У всех изделий есть защитное покрытие от коррозии и зарастания. Качество СМЛ трубы Дюкер подтверждается многочисленными сертификатами.
- Досконально продуманная конструкция – снаружи SML трубы Duker покрыты красно-коричневым слоем грунтовки. Внутри изделий – сплошной эпоксидный слой. Внутренний диаметр изделий составляет от 40 до 600 мм.
- Безопасность – на предприятии, где выпускается чугунная канализация Дюкер, действуют высокие стандарты по защите окружающей среды.
- Надежность и долговечность– безраструбная чугунная канализация Duker прослужит около 100 лет, не теряя своих эксплуатационных характеристик!
- Легкость и простота в монтаже – теперь на установку системы потребуется на 70 % меньше времени.
- Высокий класс пожаробезопасности – канализация Duker не горит и не переносит пламя.
- Бесшумная работа – по данному параметру системы немецкого производства значительно превосходят дешевые аналоги.
