Особенности трехходовых кранов для установки манометров

Трехходовой кран является устройством, которое выполняет 2 функции:

• упрощает монтаж / демонтаж измерителей давления (манометров, датчиков) без необходимости прекращения подачи среды в трубопроводе;
• обеспечивает безопасность монтажа - при установке крана в правильное положение, выходной порт соединяется с атмосферой и тем самым исключается возможность повреждения устройства при вкручивании в результате избыточного сжатия воздуха / жидкости.

Наименование	Наличие	Цена с НДС
00000006782 Кран трехходовой м/м, М20х1,5 внутр. / G1/2 внутр., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120С 734 В наличии Кран трехходовой м/м, М20х1,5 внутр. / G1/2 внутр., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120С Манометры и термометры РОСМА РОСМА	В наличии	734
00000006783 Кран трехходовой м/п, М20х1,5 внутр. / G1/2 наружн., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120С 734 В наличии Кран трехходовой м/п, М20х1,5 внутр. / G1/2 наружн., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120С Манометры и термометры РОСМА РОСМА	В наличии	734
00000006159 Кран трехходовой м/п, G1/2 внутр. / G1/2 наружн., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120С 734 В наличии Кран трехходовой м/п, G1/2 внутр. / G1/2 наружн., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120С Манометры и термометры РОСМА РОСМА	В наличии	734
00000006160 Кран трехходовой м/м, G1/2 внутр. / G1/2 внутр., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120С 734 В наличии Кран трехходовой м/м, G1/2 внутр. / G1/2 внутр., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120С Манометры и термометры РОСМА РОСМА	В наличии	734

Кран для манометра 1/2. Трехходовой кран для манометра: цели применения, варианты

Для чего нужен 3 х ходовой кран для манометра? Неизменно ли он обязан устанавливаться? В каких вариантах выполнения выпускаются эти устройства? Какие конкретно неисправности свойственны для них? Чем герметизировать резьбовые соединения при установке крана? Попытаемся ответить на эти вопросы.

Цели

Для начала узнаем, для чего по большому счету нужен трехходовой манометрический кран.

Его установка преследует следующие цели:

• Она разрешает совершить поверку измерительного прибора, подключив контрольный манометр .

Уточним: очевидно, в этом случае кран должен иметь не дренажную трубку, а полноценный отвод с резьбой либо трубным фланцем для подключения второго прибора.

• 3х-ходовой кран для манометра позволяет не только отключить прибор от магистрали, но и скинуть давление перед ним . Считается, что это значительно снижает возможность отказа (залипания стрелки).
• Наконец, он разрешает продуть отвод на манометр — скинуть через него некоторое количество рабочей среды . При продувке из отвода удаляются все накопившиеся загрязнения, талантливые оказать влияние на точность измерения давления.

Возможно ли обойтись простым проходным муфтовым вентилем? В промышленных условиях, где постоянный контроль давления нужен для соблюдения разработки производства, в подкачках и на газопроводах — нет. Неверные показания смогут обойтись через чур дорого.

В системе отопления частного дома либо в элеваторном узле многоквартирного манометры в большинстве случаев подключаются как раз к обычному контрольному вентилю. Фактически, в элеваторах манометр довольно часто устанавливается лишь на время снятия контрольных показаний: пока имеется вольный доступ в технические подвалы, неприятность воровства оборудования останется актуальной.

Варианты выполнения

Как возможно устроен трехходовой кран под манометр 1:2 дюйма? Приведем пара описаний наиболее распространенных конструкций.

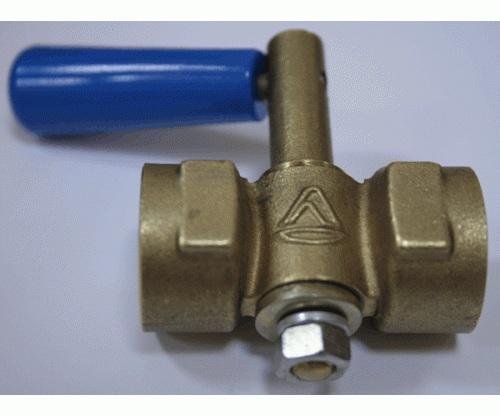

Пробковый натяжной

Пробковый трехпроходной кран с натяжной герметизацией 11б18бк выпускается в следующих комплектациях:

• Две трубные (ДУ 15) либо метрические (М20х1,5) резьбы и дренажное отверстие.

• Одна трубная и одна метрическая резьба плюс дренажное отверстие.
• То же, но с рукояткой (рычагом либо бабочкой).

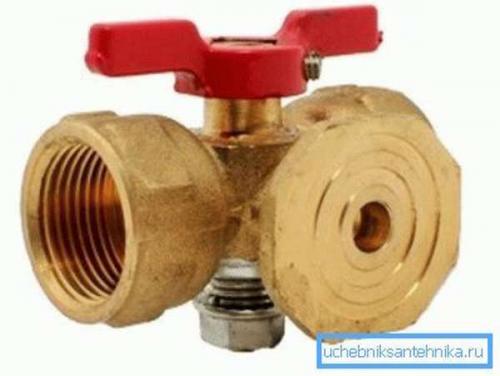

• Две резьбы (ДУ 15, М20х1,5 либо их сочетание) и фланец для подключения контрольного манометра.

Вентиль предельно несложен конструктивно, но имеет несколько значительных недочётов:

1. Большое упрочнение переключения (характерное, но, для всех пробковых вентилей).
2. Постоянный риск оторвать хвостовик пробки при подтяжке гайки. Латунь — достаточно мягкий металл, и через чур большое упрочнение тут не нужно.

Принцип работы трехходового крана для манометра несложен и понятен: Т-образный вырез во вращающейся пробке при ее повороте совмещается с одним либо двумя отводами.

Соответственно, в различных положениях доступны следующие конфигурации:

• Отвод заглушен, манометр соединен с атмосферой через дренаж либо фланец.
• Давление подается на контрольный вентиль при закрытом дренаже либо фланце.
• Отвод работает на сброс при перекрытом манометре.

Шаровый с дренажом

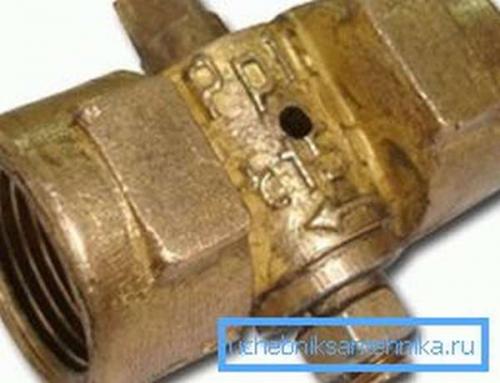

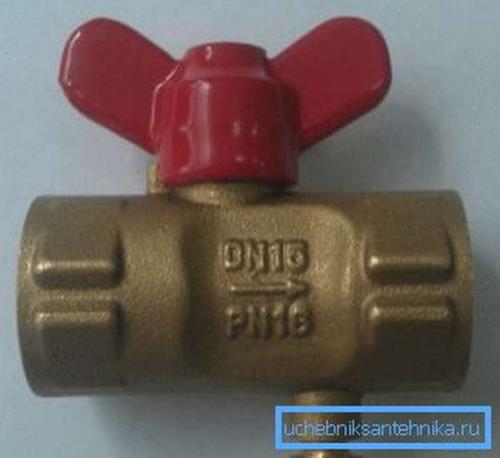

В качестве примера мы рассмотрим трехходовой шаровый кран под манометр 11Б27п. Он занимателен реализацией дренажа. В сущности, перед нами обычный муфтовый вентиль с дренажным отверстием и удлинённым корпусом по одну сторону от запорного шара.

Приведем характеристики изделия.

Параметр	Значение
Большое рабочее давление	16 атмосфер
Большая рабочая температура	Для воды — 140С, для пара — 225С
Материал запорного шара и корпуса	Латунь
Материал сёдел и уплотнителя штока	Фторопласт
Дренаж	Отверстие в корпусе с винтом-заглушкой
Оптовая цена	180 рублей

Обратите внимание: в таковой реализации трехходовой шаровый кран для манометра достаточно неудобен на отоплении и горячей воде. Открученный дренажный винт обдаст вашу руку кипятком.

Шаровый с муфтовым отводом

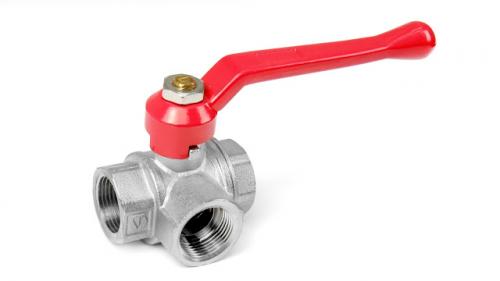

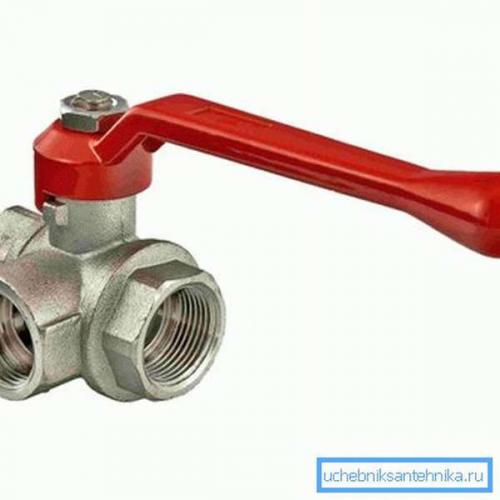

В качестве крана под манометр возможно использован и простой муфтовый трехходовой вентиль. Пример для того чтобы изделия — Valtec VT361N.

Материал затворного шара и корпуса изделия — хромированная бронза, уплотнители выполнены из тефлона. Большая рабочая температура среды — +150 градусов. Примечательна заявленная производителем долговечность изделия — не меньше 20000 циклов.

Установка

Чем герметизировать резьбовые соединения кранов и манометров при их установке своими руками?

Инструкция, в неспециализированном-то, в полной мере стандартна:

1. На газовых магистралях употребляется лента ФУМ. Резьбы закручиваются от руки либо посредством инструмента, но с приложением минимального упрочнения.

Трехходовой кран для манометра принцип работы. В каких случаях используют такое устройство, как трехходовой кран для манометра

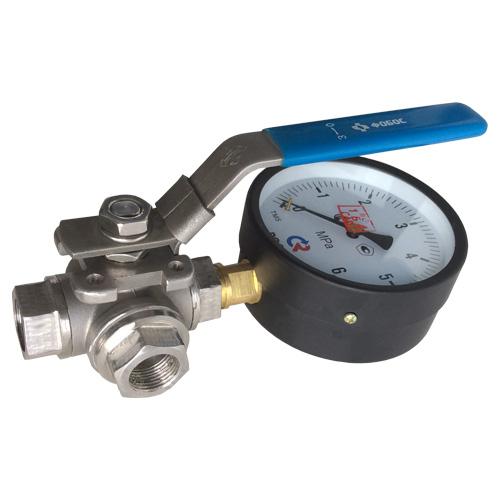

Согласно правилам СНиП в системе трубопровода перед манометром должен быть установлен трехходовой кран, позволяющий производить продувку, проверку или отключение манометра. Трехходовые краны для измерительных манометров мастера сантехники используют при монтаже трубопроводов пара, горячей и холодной воды.

Так же их используют на баллонах и трубопроводах с кислородом, азотом, природным газом, двуокисью углерода, маслами и другими нейтральными жидкостями и газами.

Задача манометров в такой конструкции – показывать давление в баллоне или трубопроводе. Вентиль, в свою очередь, должен обеспечивать безопасность и корректность работы манометра.

Для чего нужен манометрический кран

Установка трехходового манометрического клапана преследует следующие цели:

• Возможность проверить прибор, подключив к нему контрольный манометр;
• Возможность сбрасывать давление перед прибором, что защищает его от залипания стрелки;
• Возможность отключить манометр от системы;
• Возможность продувать манометрический отвод с целью удаления загрязнений, негативно влияющих на точность измерительного прибора.

В промышленных целях и на производствах, где необходим постоянный контроль давления на трубопроводах, установка такого прибора обязательна.

Пренебрежение данным правилом может стоить дорого, так как при неправильных показаниях измерительного прибора и отсутствия контроля давления, возможно повреждение трубопровода.

В домашних условиях вместо крана часто используют проходной муфтовый вентиль, так как давление в домашней системе гораздо ниже.

Режимы работы

В зависимости от положения запорного механизма, клапан для манометра может находится в следующих рабочих режимах:

• Направлять рабочую среду из магистрали в манометр;
• Направление на манометр перекрыто. Манометр пребывает без нагрузки, рабочая среда свободно проходит по трубопроводу;
• Производится сброс давления на измерительном устройстве при закрытом трубопроводе;
• При неправильном повороте запорного механизма, кран может соединить магистраль с атмосферой. Однако в этом случае для прохождения рабочей среды останется отверстие в 3 мм, что позволит избежать поломки манометра.

Виды кранов

Исходя из способов крепления и внутренней конструкции, выделяют три основных вида вентилей.

Пробковый натяжной кран

Свое название он получил от способа герметизации и вида запорного механизма.

Кран трехходовой для манометра росма. Цены на доп. оборудование

Цена

Наименование	Длина, мм	Резьба присоединения	Цена с НДС, руб.
№ 1 БП-ТТ-В-25-М27×2 (под тер­мо­метр ТТ-В)	25	М27×2	160
№ 2 БП-БТ-30-G½ (под тер­мо­метр БТ)	30	G½	110
№ 3 БП-БТ-55-G½ (под тер­мо­метр БТ)	55	G½	150
№ 4 БП-КР- 40-G½ (под кран для ма­но­мет­ра)	40	G½	115
№ 5 БП-ТМ-30-G½ (под ма­но­метр)	30	G½	130
№ 6 БП-ТМ-30-М20×1,5 (под ма­но­метр)	30	М20×1,5	130
№ 7 БП-БТ-30-М20×1,5 (под тер­мо­метр БТ)	30	М20×1,5	110
№ 8 БП-БТ-100-G½ (под тер­мо­метр БТ)	100	G½	300
№ 9 БП-КР-40-М20×1,5 (под кран для ма­но­мет­ра)	40	М20×1,5	115
№ 10 БП-ТМ-100-G½ (под ма­но­метр)	100	G½	350
№ 11 БП-ТМ-100-М20×1,5 (под ма­но­метр)	100	М20×1,5	350
№ 12 БП-ТМ-30-NPT½ (под ма­но­метр)	30	NPT½	235
№ 15 БП-КР-35-G¼ (под кран для ма­но­мет­ра)	35	G¼	120
№ 16 БП-КР-35-M12×1,5 (под кран для ма­но­мет­ра)	35	M12×1,5	120
№20 БП-БТ-55-45град-G½ (под тер­мо­метр БТ)	55	G½	225
№21 БП-БТ-55-45град-М20×1,5 (под тер­мо­метр БТ)	55	М20×1,5	225
