Кран трехходовой для манометра . Трехходовой кран для установки манометров
Кран трехходовой для манометра . Трехходовой кран для установки манометров
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
|
00000006782 Кран трехходовой м/м, М20х1,5 внутр. / G1/2 внутр., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120С 734 В наличии Кран трехходовой м/м, М20х1,5 внутр. / G1/2 внутр., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120С Манометры и термометры РОСМА РОСМА | В наличии | 734 | |
00000006783 Кран трехходовой м/п, М20х1,5 внутр. / G1/2 наружн., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120С 734 В наличии Кран трехходовой м/п, М20х1,5 внутр. / G1/2 наружн., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120С Манометры и термометры РОСМА РОСМА | В наличии | 734 | |
00000006159 Кран трехходовой м/п, G1/2 внутр. / G1/2 наружн., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120С 734 В наличии Кран трехходовой м/п, G1/2 внутр. / G1/2 наружн., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120С Манометры и термометры РОСМА РОСМА | В наличии | 734 | |
00000006785 Кран трехходовой м/п, М20х1,5 внутр. / М20х1,5 наруж., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120С 734 В пути Кран трехходовой м/п, М20х1,5 внутр. / М20х1,5 наруж., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120С Манометры и термометры РОСМА РОСМА | В пути | 734 | |
|
00000006160 Кран трехходовой м/м, G1/2 внутр. / G1/2 внутр., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120С 734 В наличии Кран трехходовой м/м, G1/2 внутр. / G1/2 внутр., рабочее давление - 2,5МПа, макс. - 6,0МПа, макс. температура - 120С Манометры и термометры РОСМА РОСМА | В наличии | 734 |
Росма. О компании
ЗАО «РОСМА» на сегодняшний день является одним из крупнейших отечественных производителей контрольно-измерительных приборов, прочно входя в число лидеров рынка в данной области.
Компания была образована в 1998 году в Санкт-Петербурге, как торговое представительство «Куявской Фабрики Манометров» (KFM, Польша). Поглощение «KFM» немецким концерном «WIKA» в 2003 году предопределило дальнейший вектор развития "РОСМЫ". Полученные за годы сотрудничества с KFM знания и опыт позволили нашей компании разработать и предложить клиентам собственную линейку приборов.
«РОСМА» сегодня — это современное производство, офисы продаж в обеих столицах и наличие большого ассортимента готовой продукции как на собственных складах в Санкт-Петербурге, Москве, Томске, Екатеринбурге, так и у более чем 100 наших региональных партнеров, что делает нашу продукцию доступной в любой точке РФ и странах СНГ. Гибкая ценовая политика и стабильность компании обеспечивают надежность и долговечность партнерских отношений.
Пытаясь сформулировать философию компании «РОСМА» емко, одним словом, хочется особо выделить внимательность. Внимательность, с которой мы относимся к нашим клиентам, к нашим региональным партнерам, к организации производства, к работе отдела продаж и отдела контроля качества, а также к построению внутрикорпоративных отношений.
Коллектив ЗАО «РОСМА» является предметом особой гордости компании, залогом нашего успеха и уверенности в завтрашнем дне, а «экспорт» внутрикорпоративных ценностей, распространение их на деловые отношения — неотъемлемой и важной частью «внешней» политики компании. Искренне благодарны всем старым и новым партнерам, сделавшим выбор в пользу нашей продукции.
Импульсная трубка для манометра. Трубка Перкинса
Эта статья. Пожалуйста, дополните её ещё хотя бы несколькими предложениями и уберите это сообщение. Если статья останется недописанной, она может быть выставлена к удалению. Для указания на продолжающуюся работу над статьёй используйте шаблон {{subst: L }} . |
Трубка Перкинса (сифонная трубка) предназначена для охлаждения измеряемой среды в точке контактирования манометра и промышленной системы, а также для присоединения прибора к трубопроводу. Данное устройство предназначено для защиты манометра от температуры теплоносителя в трубопроводе. Трубка способствует резкому понижению температуры в точке контакта с измеряемой средой. Существует 2 варианта исполнения данного изделия: трубка с прямым положением отводов и с угловым вариантом расположения входов в устройство. Условие защиты манометра достигается за счет конденсации пара в пространстве сифонной трубки. Наличие воды в трубке сохраняет манометр от чрезмерных импульсов в системе. Положение сифонной трубки в пространстве обусловлено удобством забора жидкости из пространства прибора. Охлаждающая жидкость в трубке заполняется, перед запуском системы в эксплуатацию. Изогнутая труба используется для установки в системах отопления, водоснабжения и перед напорным баллоном. Кроме этого импульсные трубки можно использовать для усиления контроля над работой котельного оборудования. Благодаря использованию данного прибора предотвращается преждевременная поломка манометра вследствие перегрева деталей устройства измерения давления. Наличие импульсной защиты манометра позволяет измерять давления в любых условиях, даже в момент сильных перегрузок в сети. Низкая стоимость устройства позволяет произвести установку перед каждым манометром в системе для обеспечения безопасной и корректной эксплуатации коммуникаций. При проведении монтажных работ по установке данного прибора следует учитывать уклон по отношению к манометру. Для правильной работы данного устройства, импульсную трубку следует устанавливать с небольшим наклоном в сторону прибора измерения давления в системе.
|
Для улучшения этой статьи желательно : За счет использования стали специальных марок и компенсирующей петли устройства защищаются от пульсаций измеряемой среды, гидравлического удара. Удаление измерительных приборов от трубопроводов с горячей средой позволяет защищать измерительные приборы от сильного нагрева. |
Кран для манометра. Трехходовой кран для манометра: цели применения, варианты
Для чего нужен 3 х ходовой кран для манометра? Неизменно ли он обязан устанавливаться? В каких вариантах выполнения выпускаются эти устройства? Какие конкретно неисправности свойственны для них? Чем герметизировать резьбовые соединения при установке крана? Попытаемся ответить на эти вопросы.
Цели
Для начала узнаем, для чего по большому счету нужен трехходовой манометрический кран.
Его установка преследует следующие цели:
- Она разрешает совершить поверку измерительного прибора, подключив контрольный манометр .
Уточним: очевидно, в этом случае кран должен иметь не дренажную трубку, а полноценный отвод с резьбой либо трубным фланцем для подключения второго прибора.
- 3х-ходовой кран для манометра позволяет не только отключить прибор от магистрали, но и скинуть давление перед ним . Считается, что это значительно снижает возможность отказа (залипания стрелки).
- Наконец, он разрешает продуть отвод на манометр — скинуть через него некоторое количество рабочей среды . При продувке из отвода удаляются все накопившиеся загрязнения, талантливые оказать влияние на точность измерения давления.
Возможно ли обойтись простым проходным муфтовым вентилем? В промышленных условиях, где постоянный контроль давления нужен для соблюдения разработки производства, в подкачках и на газопроводах — нет. Неверные показания смогут обойтись через чур дорого.
В системе отопления частного дома либо в элеваторном узле многоквартирного манометры в большинстве случаев подключаются как раз к обычному контрольному вентилю. Фактически, в элеваторах манометр довольно часто устанавливается лишь на время снятия контрольных показаний: пока имеется вольный доступ в технические подвалы, неприятность воровства оборудования останется актуальной.
Варианты выполнения
Как возможно устроен трехходовой кран под манометр 1:2 дюйма? Приведем пара описаний наиболее распространенных конструкций.

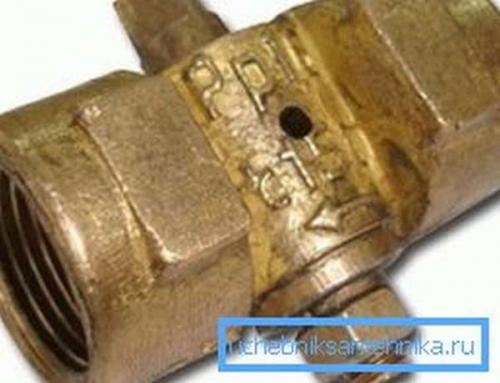

Пробковый натяжной
Пробковый трехпроходной кран с натяжной герметизацией 11б18бк выпускается в следующих комплектациях:
- Две трубные (ДУ 15) либо метрические (М20х1,5) резьбы и дренажное отверстие.
- Одна трубная и одна метрическая резьба плюс дренажное отверстие.
- То же, но с рукояткой (рычагом либо бабочкой).

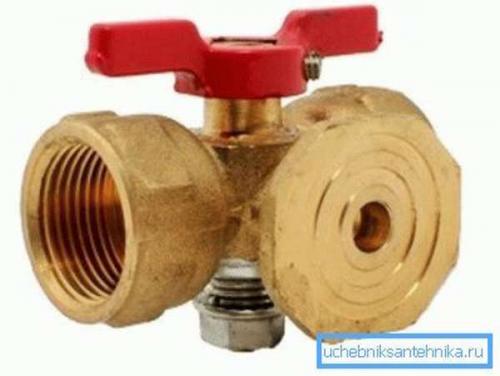

- Две резьбы (ДУ 15, М20х1,5 либо их сочетание) и фланец для подключения контрольного манометра.
Вентиль предельно несложен конструктивно, но имеет несколько значительных недочётов:
- Большое упрочнение переключения (характерное, но, для всех пробковых вентилей).
- Постоянный риск оторвать хвостовик пробки при подтяжке гайки. Латунь — достаточно мягкий металл, и через чур большое упрочнение тут не нужно.
Принцип работы трехходового крана для манометра несложен и понятен: Т-образный вырез во вращающейся пробке при ее повороте совмещается с одним либо двумя отводами.
Соответственно, в различных положениях доступны следующие конфигурации:
- Отвод заглушен, манометр соединен с атмосферой через дренаж либо фланец.
- Давление подается на контрольный вентиль при закрытом дренаже либо фланце.
- Отвод работает на сброс при перекрытом манометре.

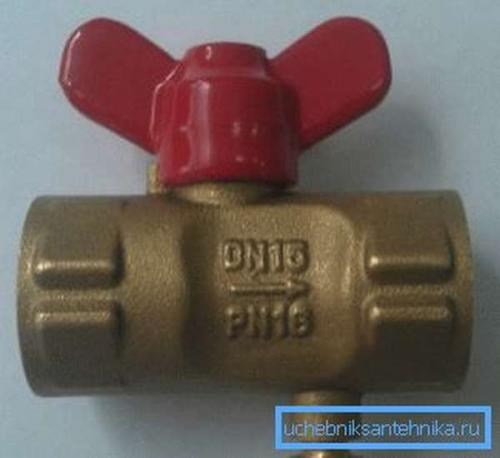

Шаровый с дренажом
В качестве примера мы рассмотрим трехходовой шаровый кран под манометр 11Б27п. Он занимателен реализацией дренажа. В сущности, перед нами обычный муфтовый вентиль с дренажным отверстием и удлинённым корпусом по одну сторону от запорного шара.
Приведем характеристики изделия.
| Параметр | Значение |
| Большое рабочее давление | 16 атмосфер |
| Большая рабочая температура | Для воды — 140С, для пара — 225С |
| Материал запорного шара и корпуса | Латунь |
| Материал сёдел и уплотнителя штока | Фторопласт |
| Дренаж | Отверстие в корпусе с винтом-заглушкой |
| Оптовая цена | 180 рублей |
Обратите внимание: в таковой реализации трехходовой шаровый кран для манометра достаточно неудобен на отоплении и горячей воде. Открученный дренажный винт обдаст вашу руку кипятком.

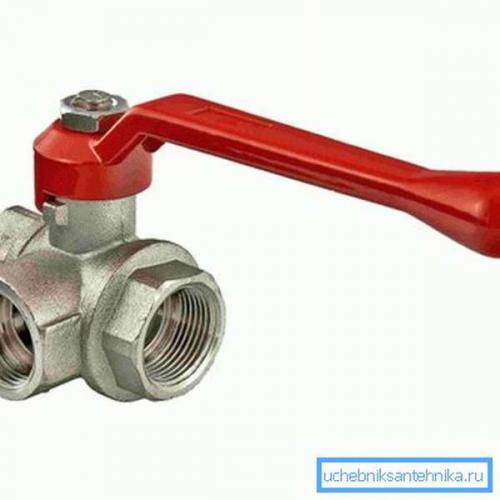

Шаровый с муфтовым отводом
В качестве крана под манометр возможно использован и простой муфтовый трехходовой вентиль. Пример для того чтобы изделия — Valtec VT361N.
Материал затворного шара и корпуса изделия — хромированная бронза, уплотнители выполнены из тефлона. Большая рабочая температура среды — +150 градусов. Примечательна заявленная производителем долговечность изделия — не меньше 20000 циклов.
Установка
Чем герметизировать резьбовые соединения кранов и манометров при их установке своими руками?
Инструкция, в неспециализированном-то, в полной мере стандартна:
- На газовых магистралях употребляется лента ФУМ. Резьбы закручиваются от руки либо посредством инструмента, но с приложением минимального упрочнения.
