Трехходовые краны для манометров. Принцип работы стандартного трехходового крана для манометра

Трехходовые краны для манометров. Принцип работы стандартного трехходового крана для манометра

Трехходовой кран представляет собой устройство, позволяющее упростить эксплуатацию манометра на участке подключения к системе. Основные цели, которые можно достичь с помощью стандартного трехходового крана заключаются в следующем:

• Простое подключение прибора к рабочей среде.
• Сброс давления перед манометром на магистрали, а не только отключение.
• Продувка отвода (сифона) для удаления загрязнений.

Функционально трехходовой кран имеет 3 положения (см. рисунок ниже):

1. С помощью крана в полость измерительного элемента манометра подается рабочая среда.
2. Данное положение позволяет "продуть" систему через вспомогательное технологичесое отверстие. В таком положении прибор будет изолирован от измеряемой среды.
3. Повернув рукоять крана в противоположное направление можно полностью отключить прибор от магистрали и снять его.

Исходя из того, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, можно судить об исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в положение нуля, а при подключении прибора без промедления и резких скачков занимает рабочее положение на циферблате, то кран работает нормально.

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился. Чтобы продуть кран, и существует положение сброса.

По типу подключения трехходовые краны изготавливаются по умолчанию с резьбами М20*1,5 и G1/2.

• Трехходовой кран G1/2-G1/2 (внутр.-внутр.)
• Трехходовой кран G1/2-M20x1,5(внутр.-наруж.)
• Трехходовой кран М20х1,5-М20х1,5 (внутр.-внутр.)
• Трехходовой кран М20х1,5-М20х1,5 (внутр.-наруж.)

По методу производства краны разделяются на цельноточенные из латунного шестигранника, литые и краны изготовленные методом штамповки.

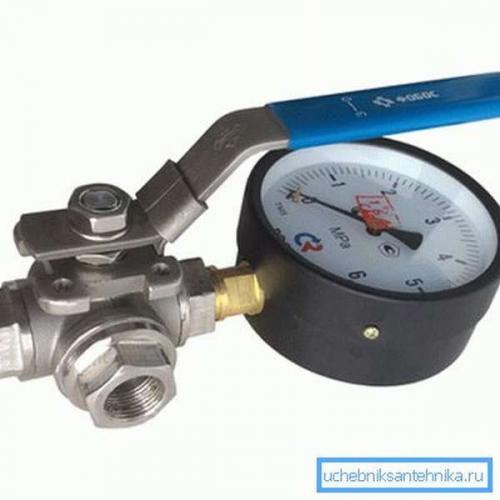

Для чего нужен трехходовой кран между сосудом и манометром. Трехходовой кран для манометра: цели применения, варианты

Для чего нужен 3 х ходовой кран для манометра? Неизменно ли он обязан устанавливаться? В каких вариантах выполнения выпускаются эти устройства? Какие конкретно неисправности свойственны для них? Чем герметизировать резьбовые соединения при установке крана? Попытаемся ответить на эти вопросы.

Цели

Для начала узнаем, для чего по большому счету нужен трехходовой манометрический кран.

Его установка преследует следующие цели:

• Она разрешает совершить поверку измерительного прибора, подключив контрольный манометр .

Уточним: очевидно, в этом случае кран должен иметь не дренажную трубку, а полноценный отвод с резьбой либо трубным фланцем для подключения второго прибора.

• 3х-ходовой кран для манометра позволяет не только отключить прибор от магистрали, но и скинуть давление перед ним . Считается, что это значительно снижает возможность отказа (залипания стрелки).
• Наконец, он разрешает продуть отвод на манометр — скинуть через него некоторое количество рабочей среды . При продувке из отвода удаляются все накопившиеся загрязнения, талантливые оказать влияние на точность измерения давления.

Возможно ли обойтись простым проходным муфтовым вентилем? В промышленных условиях, где постоянный контроль давления нужен для соблюдения разработки производства, в подкачках и на газопроводах — нет. Неверные показания смогут обойтись через чур дорого.

В системе отопления частного дома либо в элеваторном узле многоквартирного манометры в большинстве случаев подключаются как раз к обычному контрольному вентилю. Фактически, в элеваторах манометр довольно часто устанавливается лишь на время снятия контрольных показаний: пока имеется вольный доступ в технические подвалы, неприятность воровства оборудования останется актуальной.

Варианты выполнения

Как возможно устроен трехходовой кран под манометр 1:2 дюйма? Приведем пара описаний наиболее распространенных конструкций.

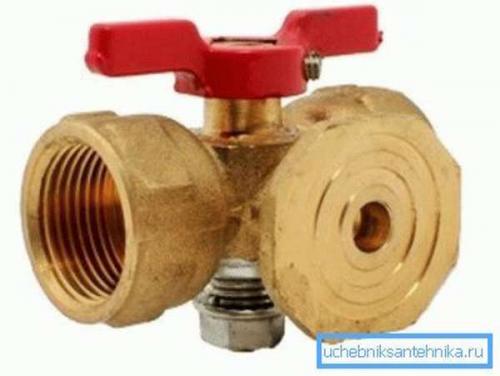

Пробковый натяжной

Пробковый трехпроходной кран с натяжной герметизацией 11б18бк выпускается в следующих комплектациях:

• Две трубные (ДУ 15) либо метрические (М20х1,5) резьбы и дренажное отверстие.

• Одна трубная и одна метрическая резьба плюс дренажное отверстие.
• То же, но с рукояткой (рычагом либо бабочкой).
• Две резьбы (ДУ 15, М20х1,5 либо их сочетание) и фланец для подключения контрольного манометра.

Вентиль предельно несложен конструктивно, но имеет несколько значительных недочётов:

1. Большое упрочнение переключения (характерное, но, для всех пробковых вентилей).
2. Постоянный риск оторвать хвостовик пробки при подтяжке гайки. Латунь — достаточно мягкий металл, и через чур большое упрочнение тут не нужно.

Принцип работы трехходового крана для манометра несложен и понятен: Т-образный вырез во вращающейся пробке при ее повороте совмещается с одним либо двумя отводами.

Соответственно, в различных положениях доступны следующие конфигурации:

• Отвод заглушен, манометр соединен с атмосферой через дренаж либо фланец.
• Давление подается на контрольный вентиль при закрытом дренаже либо фланце.
• Отвод работает на сброс при перекрытом манометре.

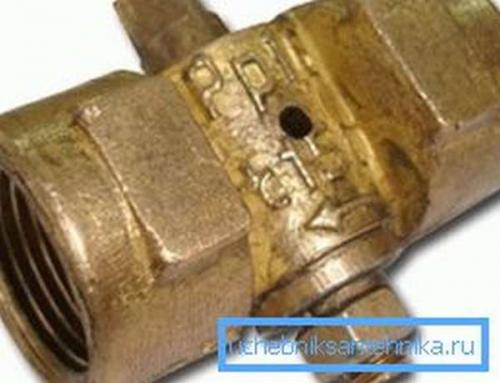

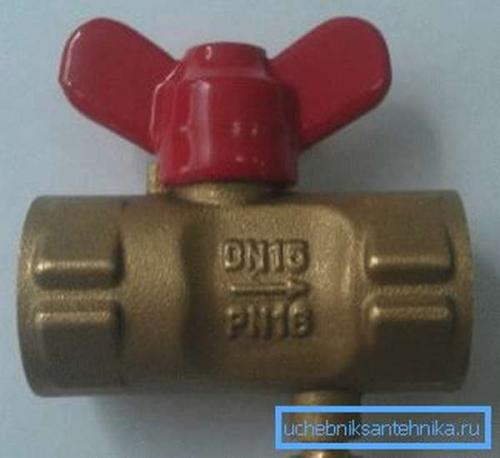

Шаровый с дренажом

В качестве примера мы рассмотрим трехходовой шаровый кран под манометр 11Б27п. Он занимателен реализацией дренажа. В сущности, перед нами обычный муфтовый вентиль с дренажным отверстием и удлинённым корпусом по одну сторону от запорного шара.

Приведем характеристики изделия.

Параметр	Значение
Большое рабочее давление	16 атмосфер
Большая рабочая температура	Для воды — 140С, для пара — 225С
Материал запорного шара и корпуса	Латунь
Материал сёдел и уплотнителя штока	Фторопласт
Дренаж	Отверстие в корпусе с винтом-заглушкой
Оптовая цена	180 рублей

Обратите внимание: в таковой реализации трехходовой шаровый кран для манометра достаточно неудобен на отоплении и горячей воде. Открученный дренажный винт обдаст вашу руку кипятком.

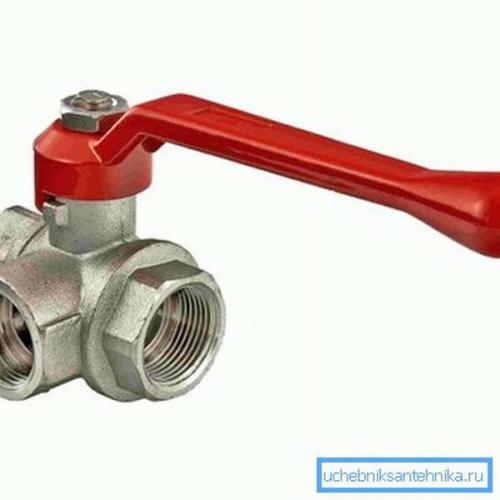

Шаровый с муфтовым отводом

В качестве крана под манометр возможно использован и простой муфтовый трехходовой вентиль. Пример для того чтобы изделия — Valtec VT361N.

Материал затворного шара и корпуса изделия — хромированная бронза, уплотнители выполнены из тефлона. Большая рабочая температура среды — +150 градусов. Примечательна заявленная производителем долговечность изделия — не меньше 20000 циклов.

Установка

Чем герметизировать резьбовые соединения кранов и манометров при их установке своими руками?

Инструкция, в неспециализированном-то, в полной мере стандартна:

1. На газовых магистралях употребляется лента ФУМ. Резьбы закручиваются от руки либо посредством инструмента, но с приложением минимального упрочнения.

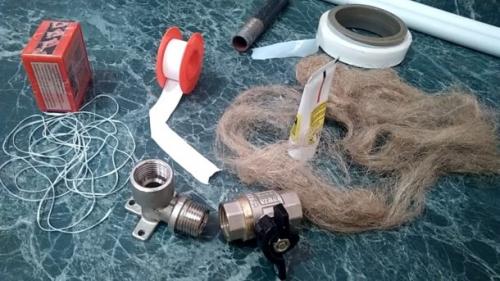

Чем лучше подматывать резьбовые соединения отопления. 5 способов уплотнения резьбы (резьбовых соединений) в бытовых условиях

Уплотнители резьбы

Перечислим .

Тут нельзя выделить какой — либо уплотнитель, каждый из них исключительный по своему.

Краткое описание уплотнителей для сантехнической резьбы

ФУМ-лента

, это уплотнитель, изготовленный из фторопласта. Полное название фторопластовый уплотнительный материал. Используется  для герметизации  резьбы преимущественно небольшого диаметра , до 1 дюйма.

Применение ФУМ-ленты

Основное предназначение , это уплотнение резьбы водопроводной магистрали. В зависимости от марки фумки, применяется во многих других областях промышленности. Таких, как пищевая промышленность, фармацевтическая промышленность.

Марки ФУМ-ленты

• Марка 1 . Самая ходовая лента из представленных. Используется в неподвижных резьбовых соединениях. Допускается использование в агрессивной среде с кислотами и щелочами. Содержит смазку до 20%.
• Марка 2 . Используется в основном для кислородных магистралей. Смазка отсутствует , так как она может вызвать возгорание при контакте с кислородом.
• Марка 3 . Самая редкая марка фумки из всех. Её используют для промышленных трубопроводов в газовом и водном обеспечении. Смазки не содержит или содержит очень малое количество.

Для герметизации газопроводов используется ФУМ-лента жёлтого цвета . Но несмотря на основное предназначение, благополучно применяется для уплотнения, из — за большей плотности чем марка 1.

Характеристики ФУМ -ленты

• Температурный предел от − 60°С до + 300°С.
• Очень прочная на разрыв . Качественная лента, в зависимости от марки и производителя, способна растянуться на 200% .
• Повышенная эластичность . Позволяет плотно заполнять резьбу.
• Срок эксплуатации 10 и более лет .
• Не растворяется в щелочах и растворителях .
• Прекрасно переносит давление до 100 атм.
• Имеет высокий коэффициент скольжения , что позволяет более плотно закрутить резьбу.

Преимущества ФУМ-ленты

• Хорошо подходит для малых диаметров .
• Не разлагается под воздействием влаги.
• Во время эксплуатации, руки содержаться в чистоте.
• Низкая стоимость изделия.
• Легко монтируется.
• Наличие смазки обеспечивает антикоррозийную защиту металлу.

Недостатки ФУМ-ленты

• Не целесообразно применение для крупных диаметров.
• Не подходит для отопления.
• Не выдерживает температурных скачков и вибрацию.
• После монтажа нельзя ослабить резьбу без нарушения плотности соединения.
• Отсутствует эффект расширения.

Как наматывать ФУМ-ленту на резьбу

Так выглядит резьба с намотанной ФУМ-лентой.

Несмотря на кажущуюся простоту ФУМ-ленты, для работы с ней, некоторые знания все же иметь необходимо.

• Наматывать фумку следует по всей длине рабочей поверхности резьбы , от одного края резьбы, к другому.
• Следует учитывать направление резьбы . Для правой резьбы (правая резьба закручивается по часовой стрелке), фумку полагается мотать по часовой стрелке.
• Использовать только цельный отрезок фумки.
• Резьбу необходимо очистить  от ржавчины, не иметь повреждений.

Сколько наматывать ФУМ-ленты

Такого понятия как «точное количество витков» не существует. Резьба имеет разный диаметр и глубину, фумка отличается по ширине и толщине, все эти параметры прямо влияют на количество витков.

Лентой необходимо покрыть как минимум половину глубины резьбы. Как правило, это не менее 5-6 витков.

Производители ФУМ-ленты

• Россия . Момент . Один из лучших российских производителей.
• Европа. VALTEC. Итальянская фумка, очень ходовая в России.
• Китай. Intertool . Неплохое качество по хорошей цене.

Уплотнительная нить

— это полимерное волокно, которое растянуто в форму нити. В зависимости от производителя, может быть пропитана герметизирующим составом.

Использование уплотнительной нити

• Сантехническую нить применяют при монтаже отопления.
• Г орячего, холодного , а так же питьевого водоснабжения и газоснабжения.
• Для металлических и пластиковых труб.
• Может применяться в промышленных масштабах.

• Фторопласт

Характеристики уплотнительной нити

• Полиамидная нить пригодна к использованию при температуре до 130°С . Нить из полиамида обладает повышенной износостойкостью , устойчива к агрессивной среде. Выдерживает давление воды 16 атм и газа 8 атм.
• Фторопластовая нить имеет верхний температурный предел более 200°С . Эластичный, износостойкий, инертный к кислотам и щелочам материал, по свойствам очень напоминает ФУМ-ленту, так как тоже содержит фтор в своём составе.

Преимущества уплотнительной нити

• Не теряет своих свойств при температуре от -70°С до 200°С.
• Позволяет в течение нескольких суток юстировать соединение без потери плотности резьбы.
• Руки иостаютсяво время работы.

Недостатки уплотнительной нити

• По сравнению с другими герметиками довольно высокая стоимость.

Манометры для измерения давления газа. Какие бывают манометры ?

Технические манометры — самые распространенные приборы для измерения давления воды, воздуха, газов, которые нашли широкое применение в сфере ЖКХ и промышленности. Если у Вас нет никаких специфических требований к прибору — то однозначно следует рассматривать технические манометры.Технический манометр ТМ610Р.Котловые манометры — это технические манометры с диаметром корпуса 250мм. Эти манометры применяются при установке на большой высоте или в труднодоступных местах, что позволяет снимать показания прибора с большого расстояния.Котловой манометр ТМ810Р.Виброустойчивые манометры — приборы для измерения давления в условиях повышенной вибрации на трубопроводе или установке. Эти приборы массово применяются на насосных станциях, компрессорах, автомобилях, судах и поездах.Виброустойчивый манометр ТМ-320Р.Коррозионностойкие манометры — приборы изготовленные полностью из нержавеющей стали и предназначенные для работы с агрессивными средами.Коррозионостойкий манометр ТМ621Р.Сварочные манометры — приборы предназначенные для контроля давления на кислородных и ацетиленовых редукторах, пропановых баллонах Сварочные манометры бывают кислородные (цвет корпуса синий), ацетиленовые (цвет корпуса белый или серый) и пропановые (цвет корпуса красный). На циферблате каждого прибора в кружочке стоит тип среды.Манометры точных измерений (образцовые манометры)— приборы с низким классом точности 0.6 или 0.4 применяются для опрессовки газопроводов, поверки технических манометров, а так же для измерения давления технологических линий, требующих повышенной точности измерения.Образцовый манометр.Манометры аммиачные— приборы для измерения давления в системах хладоснабжения. Эти приборы изготавливаются на базе коррозионностойких манометров с измененным циферблатом.Аммиачный мановакуумметр.Манометры автомобильные — приборы для измерения давления воздуха в шинах. Эти приборы можно купить в автомобильных магазинах или сервисных центрах.Цифровые электронные манометры— бывают двух разновидностей: в моноблочном корпусе и комплект из преобразователя давления и электронного блока для индикации и регулирования параметров. Эти приборы применяются для точного измерения давления и в системах автоматизации технологических процессов.Манометры электроконтактные— это технические манометры с электроконтактной приставкой предназначенные для коммутации контактов в системах автоматизации.Принципиальным отличием этих приборов от всего многообразия манометров является наличие параметра исполнение манометра. На сегодняшний день эти приборы выпускаются в шести исполнениях.

Шаровые краны для отопления. Шаровые

Шаровые краны для отопления относится к запирающей арматуре. Функционируют только в противоположных позициях – открыто либо закрыто. С их помощью невозможно снизить или повысить поток теплоносителя – а только полностью открыть или перекрыть. Поэтому основная сфера их применения – место, где в случае необходимости нужно быстро прекратить подачу воды, например, перед батареей – когда нужно будет ее заменить или отремонтировать, а также в случае протечки – устройство быстро перекроет поток.

Кран шарового типа Источник aqua-therm.org

В основе конструкции механизма лежит стальной шар со сквозным отверстием. Он соединен напрямую с рукоятью. В раскрытом положении через него протекает теплоноситель. При развороте рукоятки на прямой угол, сферический элемент также обращается на 90 ° и целиком останавливает поток.

Краны шаровой разновидности классифицируются по следующим признакам:

• Типу материала. Как правило, корпус изготавливается из латуни, а также силуминового сплава или пластика.
• Изменению направления потока – прямой и угловой.
• Показателю пропускной способности. В стандартном виде его значение не превышает 0,8, в полнопроходных экземплярах – 1.
• Рекомендуемым параметрам давления в сети.
• Способу соединения – муфтовые, приварные, фланцевые.

Совет! Для подсоединения к радиаторам в частном доме применяются преимущественно экземпляры с муфтовым соединением. Фланцевые модели имеют больший запас прочности и подходят для монтажа на централизованные трубопроводы.

Типовой радиаторный кран Источник sopytka.ru

Балансирующие вентили

Кран регулировочный для отопления оснащается вентилем, соединенным с конусообразным штоком на резьбе. Плавный ход вентиля обеспечивает постепенное усиление или ослабление потока. Посредством его удается вручную отрегулировать необходимую подачу и давление на заданном отрезке отопительной системы. Зачастую такой механизм монтируется на выходе из батареи.

В качестве материала для их изготовления берется латунный или бронзовый сплав. Бюджетные модели нередко производятся из полипропилена. Однако устанавливать такие краны лучше на трубы аналогичного состава. Относительно направления потока они могут быть как прямыми, так и угловыми. Применяются для грубой регулировки уровня нагрева радиаторов на различных участках отопительной системы.

Вентили для терморегуляции

Автоматический терморегулирующий вентиль для радиатора отопления – лучший на сегодня вариант механизма контроля расхода энергоресурсов в частной отопительной системе. Принцип его действия основан на сжатии-расширении специального газа или жидкости в емкости, соединенную поршнем с закрывающим приспособлением в кране.

Кран для авторегуляции нагрева батареи Источник gopb.ru

Терморегулятор для радиатора отопления: конструкция и установка

По мере повышения нагрева давление внутренней среды возрастает и вещество начинает расширяться. Одновременно с этим в действие приходит регулирующий механизм, закрывающий проход трубы. При охлаждении происходят обратные процессы – кран открывается, увеличивая поток теплоносителя. Настройки прибора осуществляются поворотной рукояткой либо на дисплее – в зависимости от модели.

Совет! В пределах одного помещения нет нужды оснащать терморегуляторами все радиаторы. Для этого необходимо монтировать один прибор в расчете на такое количество батарей, которые поглощают примерно половину общего тепла системы отопления. Остальные радиаторы можно оснастить на подающей магистрали механическими вентилями, а на обратке – шаровыми кранами.

Краны для удаления воздуха

Кран воздушный для радиаторов позволяет своевременно стравить воздух. Наличие воздушных пробок в системе отопления уменьшает КПД батарей и повышает расход энергоресурсов. По этой причине сегодня многие производители базово комплектуют приборы отопления такими устройствами. Однако далеко не все потребители успели установить такие модели.

Кран Маевского для стравливания воздуха Источник настройке.рф

Поэтому на рынке доступны следующие виды кранов:

1. Кран Маевского, управляемый вручную.
2. Автоматические аналоги.

Чтобы избавиться от воздуха в радиаторе в первом случае, пользователю необходимо открыть кран отверткой или специальным ключом. Автоматическое устройство оснащено специальным клапаном, который будет самостоятельно стравливать воздух по мере накопления его внутри прибора и роста давления.

Важно! Чтобы стравить воздух из батарей в системах автономного отопления, работающих под давлением, необходимо предварительно отключить насосное оборудование. Это позволит избежать непредвиденного выхода теплоносителя через кран.

Процедура по стравливанию воздуха Источник ytimg.com

Критерии выбора

В решении вопроса о том, какие краны лучше ставить на радиаторы отопления, необходимо учитывать следующий ряд критериев:

• Тип отопительной системы, ее рабочие характеристики – температуру, давление, используемый теплоноситель и его химические свойства.
• Функциональность, назначение, разновидность, свойства и качество материала самого крана.
