Вентиль на трубу водопровода. Способы соединения с трубой

Вентиль на трубу водопровода. Способы соединения с трубой

По способу монтажа водопроводные вентили делятся на две позиции.

1. Муфтовые или резьбовые. В основе соединительного элемента выступает резьба, которая может быть внутренней или внешней. В бытовых сетях используются вентили именно этого типа, особенно это касается внутренней разводки. Арматура с таким соединением в основном устанавливается в трубопроводах, по которым вода движется с давлением не больше 1,6 МПа.
2. Фланцевые. Это или чугунные, или стальные приборы, на торцах патрубков которых имеются фланцы. Это более мощные приборы с большим весом и габаритными размерами. Монтируют их только на магистральных или промышленных трубопроводах, в которых вода перемещается под давлением более 10 МПа.

Муфтовые вентили устанавливаются в водопровод посредством резьбы, которая должна быть нарезана на концах соединяемых труб. Это можно сделать специальным инструментом – плашкой. Ее размер подбирается по диаметру вентиля и размеру резьбы. Второй вариант – приварить к трубам сгоны того же диаметра, что и вентиль, с учетом номера резьбы. При соединении прибора с трубами, чтобы создать полную герметичность стыка, используют ФУМ-ленту или нить.

Вентили с внешней резьбой крепятся к трубам с помощью крепежного изделия, которое в народе называют американкой. По сути, это накидная гайка с резиновой прокладкой. Для этого на трубу сначала надевается американка, а затем к первой приваривается патрубок с бортиком на конце. Именно на него будет упираться накидная гайка в процессе накручивания на резьбу вентиля.

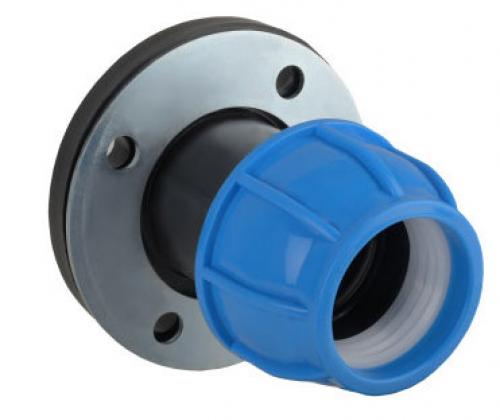

Фланцевые модели врезаются в трубопровод посредством установки на концах отрезанных труб идентичного размера фланцев. Соединение последних с трубами производится сваркой (газовой или электрической).

Обратите внимание! Между фланцами вентиля и труб обязательно устанавливается прокладка из резины или паронита. Крепление производится болтами, обычно четырьмя.

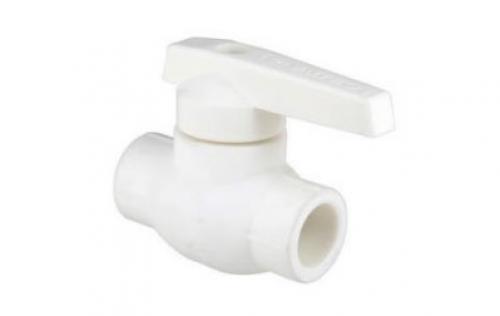

Способ крепления пластиковых вентилей

Для этого используется технология сварки и специальный сварочный аппарат. Так как пластиковый прибор используется при установке в водопровод, собранный из пластиковых труб, то технология сварки заключается в том, что труба и патрубок вентиля нагреваются до определенной температуры.

Трубу нагревают по внешнему контуру, вентиль по внутреннему отверстию патрубка. Пластик размягчается, трубу вставляют в патрубок и дают остыть. Материал трубы и вентиля спаиваются на молекулярном уровне, получается единая неразборная конструкция, на все сто процентов герметичная.

Как отремонтировать вентиль

Это касается вентилей клапанного типа, в которых чаще всего выходит из строя прокладка. Ее надо заменить на новую, и прибор будет продолжать работать, не создавая проблем.
Внимание! Ремонтировать клапанный вентиль можно, не снимая его с трубопровода.

• Для этого потребуется газовый или разводной ключ, которым надо открутить кран-буксу.
• Прокладку поджимает гайка. Ее надо открутить, используя гаечный ключ, необходимого номера, или пассатижи.

Вентиль на трубу водопровода на даче. Трубы ПВХ

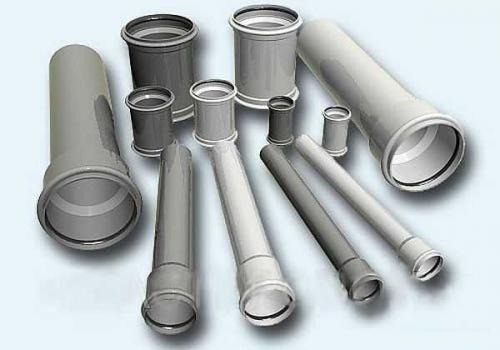

Для водопровода на даче используют еще трубы из ПВХ — поливинилхлорида. Они стоят дешевле, чем ПНД, соединяются при помощи холодной сварки — на клей. Шов получается надежный — выносит давление до 12-16 атм, срок эксплуатации заявляется тот же: 50 лет.

Трубы ПВХ имеют невысокую цену, но их нельзя царапать

Характеристики немного хуже, чем у полиэтилена низкого давления:

• Температурный режим использования от -15°C до +45°C.
• Замерзания не любит —  снижается эластичность, материал становится более ломким.
• Средняя чувствительность к воздействию ультрафиолета.

Остальные плюсы пластиковых труб присущи ПВХ в полном объеме:

• Легкость монтажа, возможность изгиба.
• Гладкость внутренней поверхности.
• Стойкость к окислению (не ржавеют) и химическим средам.
• Малогорюч.

Недостатки у дачного пластикового водопровода из ПВХ следующие:

• Верхний предел температур +45°C, кратковременно возможен до +65°C.
• Сложно утилизировать, потому что при разложении выделяет летучие хлориды, вредные для здоровья и окружающей среды.
• При появлении царапин на поверхности трубы прочность ее значительно снижается. Потому трубы ПВХ для открытой прокладки водопровода на даче использовать нежелательно. При подземной укладке обязательна защитная оболочки или укладка в канализацию.

Так как царапины и трещины сильно снижают надежность, резьбовые соединения невозможны. При стыковке с металлическими  трубами или входами оборудования это — большая проблема. И если разводка труб по участку — дело несложное, то обвязка оборудования — серьезная задача. Этот недостаток ограничивает использование этого материала для наружных водопроводов, потому ПВХ чаще используют для внутренней разводки, где риски получения царапин минимальны. Еще чащи их применяют для прокладки канализации.

Как соединять ПВХ трубы смотрите в видео. Соединение действительно надежное. Этот вывод основан на личном опыте: в квартире была собрана гребенка холодной воды. Простояла около 10 лет без каких-либо проблем, пока не пришлось переделывать всю разводку из-за перепланировки.

Вентиль на трубу водопровода протекает, что делать. Ремонт вентиля водопровода и отопления своими руками

В каждом доме или квартире имеются водопровод, подводящий холодную и горячую воду, а также система отопления, состоящая из труб и радиаторов. Для проведения ремонта или замены отдельных участков трубопроводов требуется перекрытие жидкости, которое осуществляется при помощи вентиля. Состояние устройства рекомендуется постоянно контролировать и при необходимости своевременно проводить ремонт вентиля. В противном случае при чрезвычайных обстоятельствах можно затопить не только свою квартиру, но и помещения, расположенные ниже.

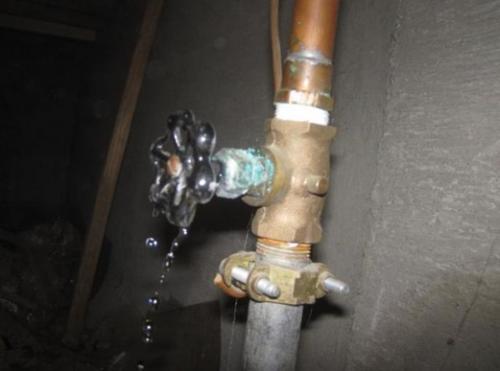

Вентиль, требующий ремонта

Устройство вентиля

На водопроводных имогут быть установлены два типа вентилей:

• шаровые;
• клапанные.

Рабочим элементом шарового вентиля является шар, расположенный внутри корпуса. Шар имеет пропускное отверстие. Если вентиль открыт, то шар повернут отверстием к потоку воды. В закрытом положении шар поворачивается к воде глухой стороной. Разворот запорного элемента производится при помощи рукояти.

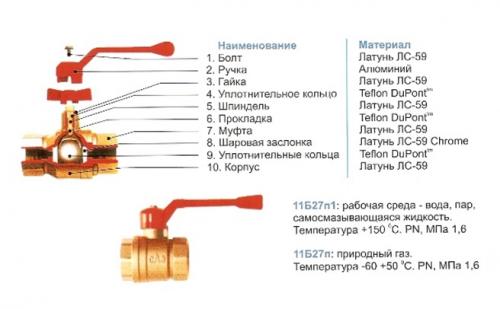

Устройство шарового вентиля

Запорным элементом клапанного вентиля является клапан с прокладкой, расположенный на шпинделе, который опускается и поднимается при помощи вращения рукоятки.

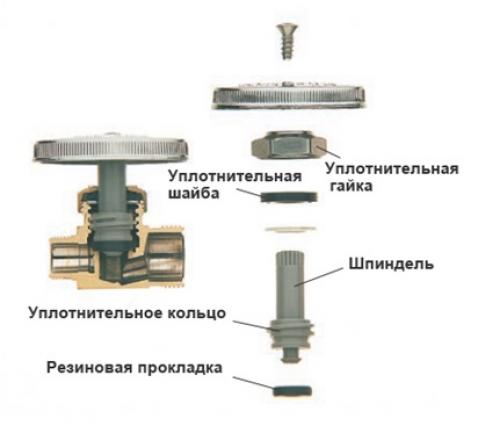

Устройство клапанного вентиля

Шаровый вентиль, в отличие от клапанного устройства, является запорной арматурой и не может использоваться для регулировки потока жидкости. Шаровый вентиль не подлежит ремонту, и в случае обнаружения неисправностей в работе устройства требуется его полная замена.

Возможные неисправности и способы их устранения

Устройство требует ремонта, если:

1. вентиль не перекрывает воду. Причинами возникновения неисправности могут быть:
   • износ уплотнительной прокладки, служащей запорным устройством;
   • отсоединение запорного клапана от шпинделя;
   • перегиб шпинделя;
   • загрязнение вентиля отложениями, содержащимися в воде;

При изгибе шпинделя или отсоединении клапана требуется замена кран-буксы.

1. течет или капает вентиль. Основными причинами подобной неисправности могут быть:
   • образование трещины на корпусе устройства;
   • отсутствие или недостаточное количество сальниковой набивки.

Замена прокладки и очистка корпуса

Чтобы отремонтировать вентиль своими руками при износе прокладки, потребуются следующие инструменты и материалы:

• разводной ключ;
• кусок сантехнической резины;
• ножницы;
• пассатижи;
• нож;
• льняная нить или иной уплотнительный материал.

Резина и ножницы требуются для самостоятельного изготовления уплотнительной прокладки. Если известно, какая прокладка установлена на шпинделе, то можно приобрести готовое изделие в сантехническом магазине.

Замена прокладки производится по следующей схеме:

1. при помощи разводного ключа необходимо открутить кран-буксу, фиксирующую шпиндель вентиля;

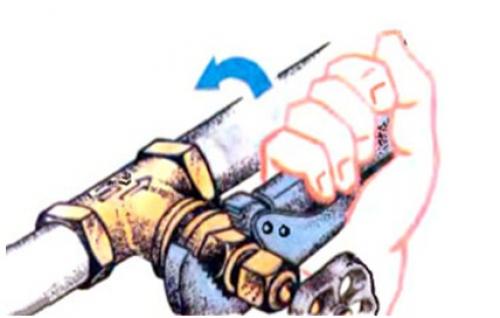

Разборка вентиля для замены прокладки

1. пассатижами откручивается гайка, фиксирующая прокладку;
2. снимается шайба и вышедшая из строя прокладка;
3. вырезается кусок резины, размеры которого немного больше размеров клапана;
4. в центре отрезанного куска резины проделывается отверстие;
5. резина насаживается на клапан и фиксируется гайкой;
6. ножницами по кругу клапана обрезаются излишки резины. Готовая прокладка должна полностью соответствовать размерам клапана;

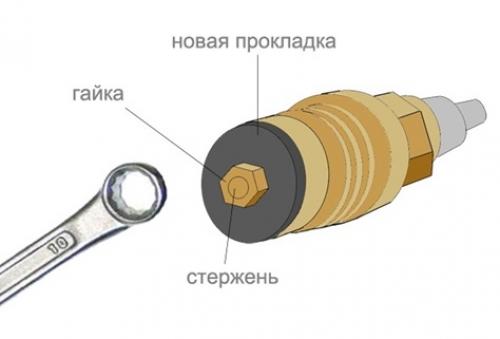

Крепление новой прокладки к шпинделю

1. при помощи ножа производится прочистка корпуса вентиля. Рекомендуется аккуратно удалить все отложения не только в корпусе устройства, но и резьбовом соединении;

Если механическим воздействием очистить корпус не получается, то можно использовать керосин или жидкость WD-40.

1. кран-букса насаживается на резьбу;
2. производится герметизация соединения, после чего можно полностью зафиксировать устройство.

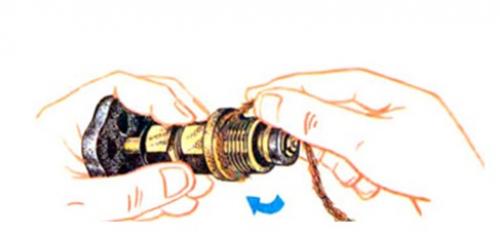

Уплотнение резьбового соединения льняной нитью

Ремонт вентиля необходимо проводить при перекрытом водоснабжении (отоплении).

Замена сальниковой набивки

Если течет вентиль крана, то в большинстве случаев проблемой является отсутствие или излишнее уплотнение сальниковой набивки. Для ремонта потребуются:

• разводной или гаечный ключ соответствующего размера;
• сальниковая набивка;
• нож или плоская отвертка для уплотнения.

В этой ситуации произвести ремонт вентиля своими руками можно по следующей схеме:

1. перекройте водоснабжение системы;
2. снимите рукоять вращения;
3. открутите фиксирующую гайку. При ослаблении фиксации рекомендуется удерживать шпиндель в одном положении;
4. снимите уплотнительное кольцо, фиксирующее набивку;
5. при помощи ножа или отвертки удалите старую набивку;

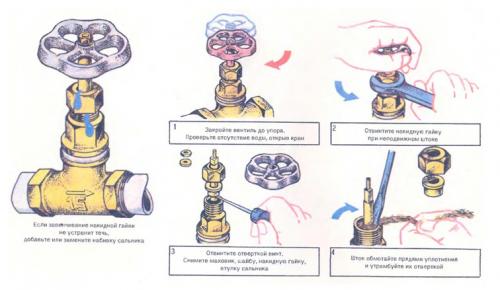

Процесс замены сальниковой набивки для устранения течи

1. нанесите и утрамбуйте новый герметизирующий материал;
2. соберите кран в обратном порядке.

Процесс замены прокладки и сальниковой набивки подробно рассказан в

Устранение трещин

Если течет вентиль и причиной протечки является трещина на корпусе крана, то можно:

• полностью заменить вентиль;
• заделать трещину специальными материалами.

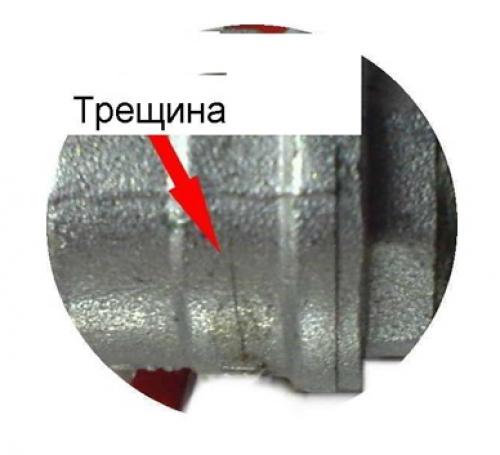

Трещина на корпусе вентиля

Среди материалов, используемых для заделки трещин, можно выделить средство для холодной сварки.

Хомут для врезки в водопроводную трубу. Разновидности хомутов

Хомуты бывают различной конструкции и конфигурации. Наиболее востребованными являются:

• хомут-обойма;
• седловой хомут;
• засверловочный хомут;
• электросварной хомут-седелка.

Применение хомута-обоймы возможно для врезки в магистраль водопровода, которая находится не под давлением. Конструктивно он состоит из пары деталей, причем одна из них имеет резьбовой отвод. Хомут зажимается болтами и может быть изготовлен из пластика либо металла.

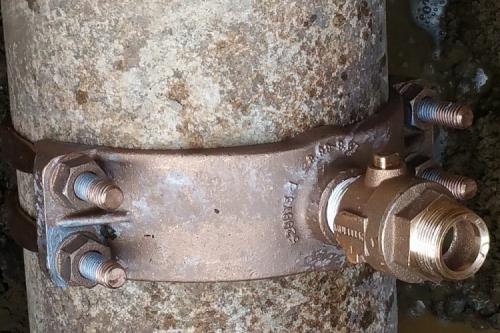

Для врезки под давлением в трубу из металла, асбестоцемента или пластика применяется седловой хомут. На трубопровод он крепится с помощью кронштейна. Зачастую такой хомут выполнен из металла и имеет запирающую пластину либо специальный механизм.

Засверловочный хомут служит для врезки в трубу, находящуюся под давлением. В дополнение к нему могут идти насадки, а также поворотные разъемы. Для установки хомута на стальную, чугунную и пластиковую трубу требуется специальное оборудование.

Конструкция засверловочного хомута включает поворотно-затворный механизм. Впоследствии он применим в качестве запорной или регулировочной арматуры.
Хомут для врезки выбирается в зависимости от назначения отвода и материала магистральной трубы
Хомут-седелка используется для врезки в пластиковый трубопровод. В конструкцию входит фреза для получения отверстия и нагревательная спираль. Корпус такого хомута выполняется из специального пластика и для его установки требуется дополнительное оборудование.
