Вентилируемый фасад плитка. Конструкция вентфасада

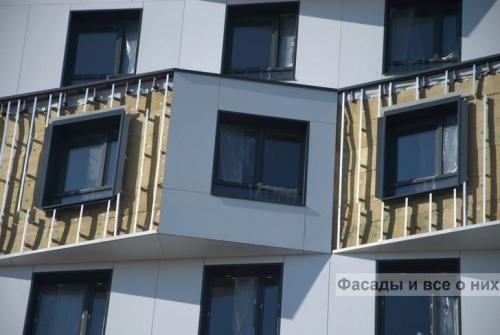

Конструктивно вентилируемый фасад состоит из нескольких слоев, являясь разновидностью строительного пирога. Все элементы, используемые при его сборке, универсальны и могут использоваться для различных архитектурных и инженерных решений.
Послойно вентфасад состоит из следующих частей:
- Подсистема – элементы каркаса, крепящиеся непосредственно к стене здания, которые служат основой для установки внешней облицовки.
- Теплоизоляция. Слой утеплителя в качестве которого используется минеральная вата, пенополистирол и прочие материалы, обладающие низкими показателями теплопроводности.
- Гидро- ветроизоляция . Настилается поверх утеплителя и защищает его от внешней сырости. В то же время, подобные полотна не препятствуют выходу влаги с внутренней стороны благодаря специальному устройству перфорированных отверстий.
- Вентиляционный зазор. Оставляется между слоем утеплителя и декоративными облицовочными плитами для улучшенной циркуляции воздуха. Позволяет своевременно удалять скопившуюся под облицовкой сырость.
- Облицовочные декоративные плиты . В качестве облицовки могут применяться самые разные материалы, но чаще всего предпочтение отдаётся керамограниту, благодаря его эстетике и прочности. Крепятся к каркасу посредством специальных крепежей – кляммеров.
Разработанная полвека назад и проверенная временем технология устройства вентилируемых фасадов является универсальной. Она хорошо зарекомендовала себя в любых климатических условиях – от южной Европы до северных регионов России.
Вентилируемый фасад из керамогранита. Порядок монтажа вентилируемого фасада с отделкой керамогранитом
Если речь про реконструкцию здания, то на подготовительном этапе со стены удаляются слабо закрепленные куски старой облицовки. Необходимости в выравнивании поверхности нет, поскольку она будет скрыта отделкой фасада из керамогранита. Оценивается способность несущих конструкций выдержать дополнительные нагрузки. Завозятся все необходимые материалы. Ограждается территория.

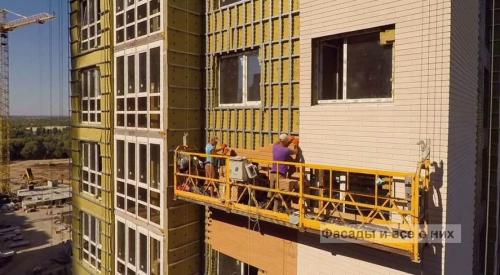

Если монтаж фасада из керамогранита будет производиться на высоте, то устанавливаются строительные леса или люльки. Производится разметка стены для установки кронштейнов четко в соответствии с проектом. Стандартный шаг вертикальных направляющих под керамогранит — 600мм, даже если плата имеет ширину 1200мм. Шаг системы может быть сокращен на углах, под окнами, и везде, где потребуется подрезка плиты керамогранита.
Существуют разные типы систем в зависимости от используемого металла в конструкции:
- оцинкованные;
- алюминиевые;
- нержавеющие.
В оцинкованных системах применяется вертикально- горизонтальный метод монтажа. Это значит, что кроме вертикальных направляющих, будут использованы и горизонтальные. Соединяясь между собой, направляющие образуют клетку на фасаде, где ячейка 600*600мм. Это удобно монтажникам, потому что есть возможность смещения плитки керамогранита влево/ вправо.
При вертикальном расположении системы, возможность смещения плитки ограничена допустимым способом смещения кляммера относительно верхней полки профиля. Кляммер можно смещать, но главное условие допустимости такого узла — каждый кляммер должен быть закреплен как минимум на две заклепки наискосок в верхнее и нижнее отверстие.
Монтажников нужно ограничивать в самостоятельном принятии решения относительно раскладки керамогранита на фасаде. Интересы у собственника здания и подрядной организации разные, собственнику важен эстетический вид, раскладка должна быть с ним согласована. Речь о проекте на навесной фасад с керамогранитом, проект должен быть обязательно. В проекте определена раскладка и расположение каждого узла конструкции.
В большинстве случаев монтаж керамогранита ведется горизонтальными рядами. Для этого с помощью уровня необходимо параллельно нулевой отметки провести на стене нижнюю стартовую линию и определить точное место расположения углов. От них в будущем будет вестись установка плитки, но для этого надо заранее правильно подвести под нее каркас.
При изготовлении вентилируемого фасада из керамогранита технология монтажа должна соблюдаться в соответсвии с Альбомом Технических Решений и проектом на фасад. Альбом технических решений- набор типовых узлов, допустимых к использованию на конкретной системе. Альбом технических решений согласовывается ФАУ ФЦС при выдаче Технического Свидетельства на систему, он есть у каждого сертифицированного производителя.

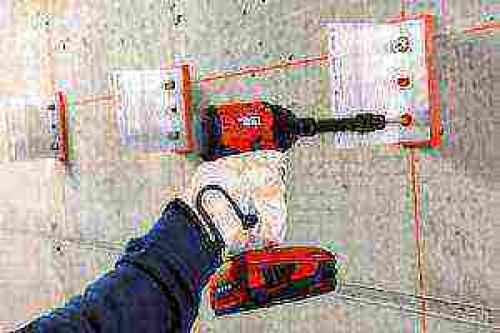

В соответствии с произведенной разметкой на стену через паронитовые прокладки устанавливаются несущие и опорные кронштейны. Их крепят анкерными дюбелями, которые должны уходить в бетон или кладку не менее, чем на 5-6 сантиметров. Заранее нужно провести испытания на вырыв анкера, чтобы подобрать допустимый анкер в соответствии с нагрузками, передаваемыми на точку крепления.
Вентилируемый фасад технология монтажа описание. Монтаж фасадов
Чтобы стены здания смотрелись аккуратно, выглядели красиво и привлекательно, необходима качественная отделка. Монтаж навесных вентилируемых фасадов (НВФ) — отличный метод для наружной отделки строительных объектов из различного облицовочного материала. Подобное решение существенно увеличит эргономику конструкции и позволяет уберечь ее от: Главная особенность вентфасада заключается в том, что между стеной и облицовочным материалом создается зазор, позволяющий воздуху свободно циркулировать. Срок службы навесных фасадов напрямую зависит от степени качества используемых материалов и профессионализма исполнителей, которые будут выполнять монтаж. Вентфасады позволяют существенно сократить бюджет на финишной отделке. Купить отделочные материалы для монтажа вентфасада в Москве не составит труда. Современный строительный рынок предлагает множество различных вариантов на любой бюджет. Фасад не будет оказывать нагрузок на объект, благодаря каркасной основе, изготовленной из стандартного профиля из железа. Легкость и оперативность возведения дают возможность осуществлять работы в течение года и вне зависимости от погодных условий. Технология монтажа навесных вентилируемых фасадов несмотря на простоту, требует вмешательства профессиональных специалистов. Цена работы рассчитывается за 1 м2 и у каждого исполнителя отличается. Такие услуги выполняются под ключ. Ниже рассмотрим основные типы установки вентфасада. Монтаж фасада из керамогранита можно заказать под ключ. Стоимость за м2 будет рассчитана индивидуально. На окончательную цену влияет несколько факторов: сложность работ, стоимость материалов и сроки исполнения. Керамогранит является высоконадежным и прочным материалом, обладающим большой плотностью. Он отличается абсолютной устойчивостью к температурным колебаниям, может выдерживать воздействия механического характера. Именно керамогранит создает так называемую «броню» для строительного объекта. Не требует специфического ухода после монтажа и не обязывает владельца дома вкладывать средства в ремонтные работы. Как и другие отделочные материалы, керамогранит представлен в широком ассортименте на современном рынке. Его можно приобрести в любом размере и цветовой гамме. Встречается керамогранит с глянцевым гладким или шероховатым матовым покрытием. В силу своих свойств керамогранит увеличивает срок эксплуатации всей строительной конструкции. Высокая стоимость керамогранита полностью компенсируется отсутствием необходимости проведения ремонта в первые двадцать лет. Стоит выделить и антивандальные характеристики: даже при интенсивном ударе на поверхности керамогранита не появятся сколы и трещины. Облицовка керамогранитом осуществляется прямо на стены, для монтажа используется специальный клеевой состав, но только, если стены имеют абсолютно идеальную поверхность. Желательно при применении данного метода использовать клей с высоким показателем сцепления, который оптимально подойдет для климатической специфики региона. Профессионалы не советуют применять цемент, поскольку он может негативно повлиять на качество отделочных работ. Оптимально использовать составы на основе полимеров, они смогут хорошо удерживать плитку. Когда материал монтируется на каркас, в нем необходимо просверливать отверстия для анкерного крепления, они прикрепляют плитки к конструкции. Если использовать штифтовые крепежи, на керамограните делаются специальные пазы под крепеж.Монтаж вентилируемых фасадов: специфика, этапы
Виды монтажа вентилируемых фасадов
Фасад из керамогранита: особенности установки
Как сделать вентилируемый фасад. Вентилируемый фасад: плюсы и минусы
Преимущества вентилируемого фасада обуславливают его популярность. Технология используется для строений различного типа: деревянный дом, коттедж, жилые и многоквартирные постройки, монолитные и кирпичные здания.
Ниже рассмотрим главные плюсы методики:
- Простой и оперативный монтаж
- Монтировать навесной вентилируемый фасад можно в любое время года
- Отсутствие необходимости в специфической предварительной подготовке
- Можно скрыть любые дефекты стен
- Существенно улучшаются теплоизоляционные качества
- Вывод лишней влаги
- Препятствует образованию конденсата
- Навесные вентилируемые фасады проявляют устойчивость к воздействиям окружающей среды
- Долговечный вариант отделки наружных стен
- Выглядит эстетично и привлекательно
- Широкий ассортимент материалов для облицовки
- Большой выбор фактур и цветов
- Ремонтопригодность и возможность реставрации фрагмента навесного фасада
- Дает возможность сэкономить средства на отоплении в зимний период
- Со временем может произойти усадка теплоизоляционного слоя
- Сквозь щели обшивки может проникать влага
- Относительно высокая стоимость технологии
- Необходимость обращения к профессионалам для правильного проектирования и грамотного монтажа.
- Устанавливать стоимость НВФ
- Обеспечивать хорошую защиту наружных стен
- Внешне выглядеть привлекательно и эстетично.
Среди минусов отметим:
Несмотря на недостатки использование технологии навесного вентфасада остается популярной тенденцией во многих регионах нашей страны. Сфера применения НВФ широка и разнообразна, это оптимальный способ для качественного и оперативного облагораживания фасадов жилых и коммерческих зданий. Проветриваемый подвесной фасад стал популярен 20 лет назад. За это время производителями фасадных элементов были открыты и отработаны совершенно новые уникальные технологии, которые используются в современном строительстве. Разнообразные способы отделки подвесного фасада позволяют воплощать креативные задумки дизайнеров. Системы вентилируемых фасадов зданий гармонично выписываются в архитектурную стилистику современных домов.
Декоративная отделка фасада должна достигать нескольких целей:
Разные виды отделки однозначно заслуживают отдельного внимания.
