Установка пластиковых труб. Полипропиленовые трубы (ППР)

Установка пластиковых труб. Полипропиленовые трубы (ППР)

Два фильтра для очистки. Самопромывающийся и полипропиленовая нить

Сегодня выбор материалов велик и наибольшее преимущество получают полипропиленовые трубы.

Среди преимуществ:

1. Удобство монтажа данного вида пластиковых труб. Такие трубы монтируются при помощи сварки, следовательно, срок монтажа значительно сокращается по сравнению с остальными трубами.
2. ППР трубы являются более легкими, и соответственно доставка на объект происходит с меньшими затратами.
3. Большой срок службы
4. Разнообразное количество фитингов (обычные полипропиленовые фитинги, муфты, тройники, а также комбинированные, если необходимо перейти с металлической на полипропиленовую трубу)
5. Выбор различной арматуры: шаровые краны, обратные клапаны, фильтры. Диаметры начинаются от 16 до 110, поэтому можно произвести замену любого вида трубы

Характеристика

Основной характеристикой является такой показатель, как стандартное размерное соотношение (СДР). Эта надпись маркируется на каждой трубе любого производителя. Благодаря СДР, определяется показатель прочности трубы и места, куда ее можно поставить.

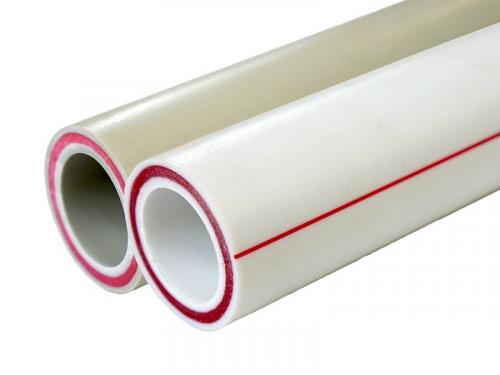

Армирование стекловолокном

Процесс происходит с помощью стекловолокна либо алюминия. Производится оно для того, чтобы уменьшить линейное расширение трубы.

При армировании стекловолокном мы можем использовать трубу для разных систем отопления. Алюминиевая фольга предназначена только для высокотемпературного отопления. В последнем случае при монтаже следует проводить зачистку и торцевание.

Главным преимуществом, например, перед стальной трубой является шероховатость. Она значительно ниже, чем у стальной трубы, поэтому при замене старых трубопроводов можно смело принимать типоразмер трубы на порядок меньше, чем для стальной.

Также не стоит забывать, что полипропиленовые трубы маркируются по наружному диаметру (различные виды труб имеют различную толщину стенки), поэтому при выборе толщины стенки надо понимать для какой системы мы выбираем трубу.

Срок службы определяется двумя параметрами:

• Температура теплоносителя
• Давление теплоносителя

По ГОСТ труба при 20 градусов и давлении 1МПа должна служить 50 лет, но существует разные типы полипропиленовых труб, и каждая имеет свое предназначение. Например, труба для холодной воды (ПМ10) будет служить долго если не превышать эти регламентированные параметры. Трубы для горячей воды имеют другую установку и требования.

При замерзании теплоносителя ППР трубы и фитинги не разрушаются, то есть допускается кратковременная заморозка системы. При замерзании будет увеличиваться в диаметре, а когда температура повысится, вернется на исходное место.

При самостоятельном монтаже пластиковых труб ППР трубами необходимо использовать:

• Паяльник
• Специальные ножницы
• Шейвер
• Калибратор и фаскосниматель
• Насадки
• Ключ для вращения деталей

ППР трубы монтируются путем сварки при помощи паяльника, поэтому приступая к работе, обязательно используйте перчатки. Также стоит помнить, что полипропиленовые трубы не гнутся, поэтому для соединения труб в угловых участках следует использовать фитинги. Разрезать трубу следует специальными ножницами.

1. Установите насадку на паяльник. С помощью шестигранника можно фиксировать ее размер в зависимости от диаметра самой трубы.
2. Очистите края от пыли. Попавшая пыль может привести к течи через некоторое время.
3. Далее насаживаем трубу и отсчитываем 5 секунд. Пропаиваться должен только верх трубы, обратите на это внимание.
4. После пайки обязательно подержите соединение.

В случае штабированных труб используйте шейвер, для снятия фольгированного слоя. Технология работы точно такая же. Недолгий и простой монтаж.

Прикрепление можно производить при помощи клипсов или хомутов.

Пластиковые трубы для водопровода и комплектующие. Водопроводные магистрали из ПВХ

Для изготовления берется поливинилхлорид, способ изготовления – экструдирование. Пластиковая труба из ПВХ обладает следующими характеристиками:

1. длительность срока эксплуатации – до 50 лет;
2. плотность – 1,41 г/м³;
3. способность к горению – негорюч;
4. удлинение при нагревании – не более 5%;
5. величина относительного удлинения на разрыв – не более 0,2%.

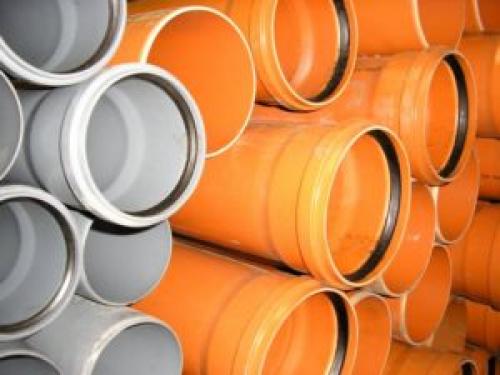

Пластиковые трубы для воды из ПВХ в напорном исполнении оснащаются раструбом на одном конце для упрощения монтажа. В нем устанавливается резиновое уплотнительное кольцо. При сборке не используются дополнительные приспособления или оборудование, что предоставляет возможность монтажа водопровода своими руками.

Пластиковый материал не подвергается гниению или коррозии, поэтому подаваемая по такой системе вода безопасна для использования. Контактирующая с жидкостью поверхность гладкая и всегда остается чистой, поскольку не осаждает на себе каких либо веществ как органического, так и неорганического происхождения, что значительно повышает предельный срок эксплуатации.

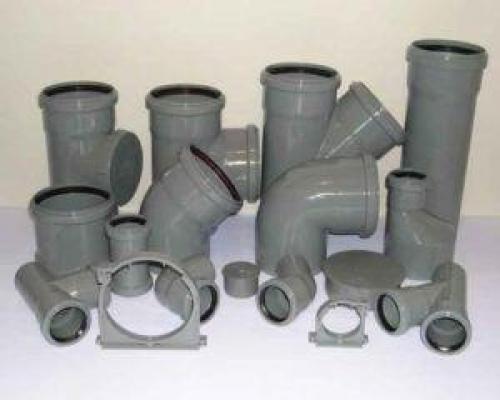

Их свойства отвечают всем требованиям санитарных норм для транспортировки питьевой воды. При этом оснащенность доборными элементами самого разнообразного назначения позволяет создавать пластиковые трубопроводные сети любой степени сложности.

Трубы из поливинилхлорида устойчивы к воздействию жесткого ультрафиолетового излучения, что позволяет устраивать открытые участки наружных сетей без дополнительной изоляции.

К недостаткам можно отнести низкую термостойкость, что позволяет их использование при температуре не более 65 градусов. Что не позволяет их использовать в сетях с горячей жидкостью. В то же время при эксплуатации при отрицательных температурах до -10 градусов водопровод необходимо тщательно утеплять.

Маркировка и свойства ПВХ

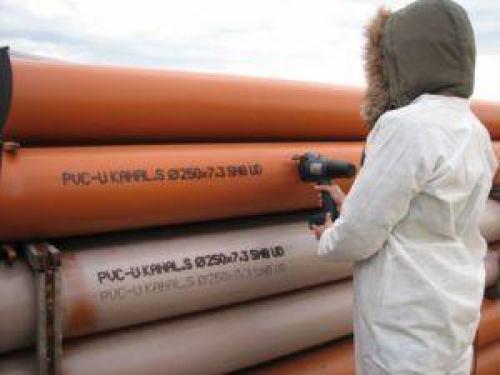

На наружную поверхность наносится маркировка, несущая в себе следующую информацию:

• Тип материала ПВХ.
• Разновидность раструбного соединения.
• Размер по наружному Ø и толщине стенки.
• Предназначение к применению.
• Нормативная документация (ГОСТ или ТУ).
• Наименование производителя и его логотип.

Кроме того, имеет значение цветовое исполнение:

• Серые или гофрированные черные трубы используются для прокладки внутренних сетей в безнапорном или напорном виде.
• Желтого или оранжевого цветов применяются для сетей наружного водопровода или канализации.
• Белые или синие цвета трубы из ПВХ указывают на приоритет использования для обсадки водозаборных скважин.

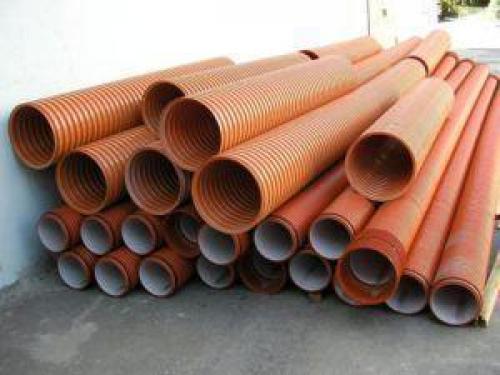

• Гофрированные трубы имеют внутреннюю поверхность светло-серого ил белого цвета. Основная область их применения – магистрали глубокого заложения, поскольку эти пластиковые изделия характеризуются повышенной прочностью в радиальном направлении.

Показатели прочности труб ПВХ

По показателям прочностных характеристик трубы из поливинилхлорида подразделяются на три категории:

1. легкая серия, обозначаемая как «L»;
2. средняя серия – «N»;
3. тяжелая – «S».

Принадлежность к обозначенному выше разряду предписывает возможность использования для магистралей с различной глубиной заложения.

Спиралевидные армированные трубы из ПВХ производятся нанесением оснеовы на спиралевидный каркас. Такая конструкция позволяет использовать их на участках трубопроводов при наличии вибрационных нагрузок, например в сети, примыкающей к насосу, где она играет роль амортизатора.

Производство регламентируется ГОСТом 51613-2000, а размерный ряд оговорен в ГОСТе 18599-2001.

Размеры пластиковых труб оговариваются ГОСТом 28117-89 и представляет собой линейку Ø (диам.) в диапазоне от 5 до 630 мм со стенками от 1 до 83 миллиметров. Кроме использования в водопроводных системах, их применяют для прокладки электросетей, транспортировки агрессивных сред, а также как конструкционное основание для изготовления различных изделий.

Мы хотим заострить внимание на том, что пластиковая труба из ПВХ не подходит для горячего водоснабжения, ее можно брать только для холодной жидкости и при эксплуатации при температуры ниже 10 градусов ее необходимо утеплять.

Источник: https://postroivsesam.info/novosti/kak-soedinit-truby-pvh-dlya-vodoprovoda-chem-i-kak-soedinyat-truby-pvh

Установка пластиковых труб отопления. Полипропиленовые трубы и фитинги

Теплоноситель в водяном контуре отопления сильно нагревается, в результате чего полипропиленовые трубы сильно удлиняются. Поэтому из простого полипропилена трубы для отопления делать нельзя, для этого используют специальный армированный полипропилен. Его армируют стекловолокном или алюминием.

За счет полипропиленовых труб горячая вода самотёком или с помощью электронасоса транспортируется от котла отопления к батареям, после чего поступает обратно. В процессе проектирования контура отопления нужно уделить внимание:

• Диаметру труб.  Чем он больше, тем меньше у труб гидродинамическое сопротивление, поэтому теплоноситель можно транспортировать на большие расстояния.
• Материалу изготовления.  Для сборки «тёплого пола» подойдут трубы из сшитого полиэтилена, для обвязки батарейного контура отопления можно использовать усиленные стекловолокном изделия, для обвязки котла необходимо использовать более устойчивую к высоким температурам трубу PPS.  Обвязывать твердотопливный котел нужно металлическими трубами.
• Протяжённости прямых участков.  Полипропилен имеет один значительный минус — линейное расширение. В процессе нагрева участки трубопровода из него удлиняются, поэтому не нужно их жёстко крепить к стенам и полу на протяжённых ровных участках. Также надо предусмотреть в нужных местах специальные компенсационные петли.

Полипропилен используется практически во всех системах отопления. Он подходит для обустройства контура отопления с регистрами и для установки системы тёплого пола.

Полипропилен не подходит для систем с температурой нагрева теплоносителя более 95°C и с рабочим давлением больше 10 атм.
