Манометр – это устройство для измерения и индикации давления в трубопроводе, рабочей средой которых может быть газ, вода и другие жидкости. Связующей частью данного приспособления с трубопроводом является кран-клапан. Чтобы предотвратить поломку или неправильную работу всей системы, нужно с умом подойти к выбору связующей части и разобраться в его функциональных обязанностях.

Значение кранов для манометров

Манометрические краны выполняют чуть ли не основную часть работы и управления потоком. Функциональные обязанности манометрических задвижек:

• соединение с магистралью;
• полное перекрытие потока;
• регулировка давления.

Также, благодаря ему, не нужно перекрывать всю систему или же сливать воду (в случае отопительной конструкции), достаточно просто перекрыть его, совершить желаемые манипуляции и дальше возобновить процесс.

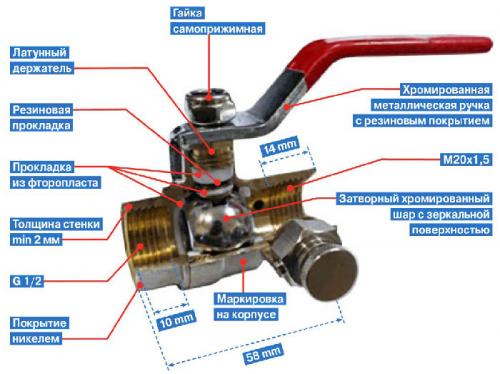

Сама конструкция похожа на обычный кран – это корпус, шар с Г- или Т-образными протоками, ручка, уплотнители. Также они могут быть выполнены со съемной ручкой, в целях предотвращения вмешательства посторонних лиц. Обратите внимание на то, что он должен совпадать размером с вхождением в трубопровод и с присоединением к измерителю. Но, например муфтовые трёхходовые 11б18бк, имеют с одной стороны стандартную резьбу G ½, а на выходе М20*1,5, что очень удобно, так как не требуется дополнительного переходника для присоединения к манометру .

Виды манометрических кранов

Также при выборе следует обратить внимание на разновидности данного устройства. Вот несколько наиболее популярных видов:

• латунный трехходовой 11б18бк;
• трехходовой латунный с фланцем 11б38бк;
• кнопочный.

Латунный трехходовой помогает подключить к трубопроводу измерительные приборы, в частности манометр, при этом сбрасывая давление. Данное приспособление имеет отдельный выход для присоединения контрольного измерительного аппарата или слива рабочей среды. На нём есть также специальные выходы под трубопровод и манометр. Рабочая температура от 0С˚ до 150С˚. Чаще всего он используется в сантехнических и отопительных системах.

Кнопочный регулирует подачу потока с помощью нажатия кнопки. При постоянном давлении рабочей среды на манометр, он быстрее изнашивается и выходит из строя. Такой вид подаёт поток к манометру только после нажатия кнопки, что значительно продлевает срок службы измерительного устройства.

Купить и выбрать манометр, краны и сопутствующую арматуру можно у нас на сайте. Онлайн-менеджер проконсультирует, поможет с выбором и сделает покупку максимально комфортной.

Кран с манометром и датчиком давления. Функции трехходового крана под прибор для измерения давления (манометра)

сновное назначение манометра — фиксировать давление в трубопроводе. Трехходовой кран при этом выступает как соединительный элемент и служит для выполнения сразу трех основных функций: продувки, проверки прибора и полного отключения измерительного устройства.

Как работает кран?

В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. Поскольку конструкция содержит сливное отверстие в корпусе, и конусовидную пробку, которая имеет проход Т-образной формы, поворот рукоятки в рабочий режим направляет поток транспортируемой среды к манометру для контроля давления, перевод крана в положение «закрыто» позволяет перенаправить поток в трубе отключив измерительный прибор, либо переходит в режим закрытой магистрали, когда давление в устройстве обнуляется, что позволяет избежать залипания стрелки и сводит к минимуму возможность отказа прибора.

Таким образом, всего четыре функциональных положения:

• Кран соединяет прибор с рабочим пространством для замера уровня давления.
• Манометр изолирован от транспортируемой среды и сопряжен с атмосферой (уровень давления — нулевой).
• Прибор отключен, а рабочая среда выходит на воздух — осуществляется процесс продувки сифона.
• Собственно присоединение контрольного измерительного прибора (манометра).

То, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, показывает исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в нулевое положение, а при подключении прибора также без промедления и резких скачков занимает прежнее положение, то кран работает нормально.

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился.

Чтобы продуть кран, и существует положение сброса.

Это важно! Если опускание при отключении быстрое, но до нулевого значения стрелка прибора так и не доходит, это говорит о том, что пружина в манометре ослабла.

Запорное устройство в обязательном порядке устанавливается в трубопроводах на производственных предприятиях, где контроль за уровнем давления — необходимое условие согласно строительным нормам и правилам.

В частном домостроении и многоквартирных домах вместо трехходового вентиля используют обычный проходной муфтовый кран.

Достоинства устройства

Кран для манометра — надежная конструкция, которая прекрасно справляется с задачей, на нее возложенной, поскольку отличается простотой и надежностью. Кран легко монтируется, для подключения не требуется каких-либо особых усилий и пристального контроля после монтажа — это удобное в эксплуатации и обслуживании устройство, в нем отсутствуют места, где может застаиваться жидкость, а уровень сопротивления движущейся жидкости очень низкий. Все это продлевает срок эксплуатации.

Разновидности кранов для манометров

Устройства различаются по конструктивным особенностям и способами крепления.

Пробковые натяжные

Материалом для изготовления этого типа кранов служит латунь, что делает эти устройства недостаточно прочными, при затягивании гайки пробка на конце может сломаться, при этом запорный механизм требует приложение некоторых усилий для запуска.

Этот тип устройства имеет 4 разновидности:

• Конструкция с резьбой с обеих сторон, может быть как метрическая так и трубная резьба.
• Устройство, в котором с одной стороны трубная резьба, а с другой — метрическая.

Обратите внимание! Третье отверстие крана в обоих случаях определяется как дренажное.

• Более усовершенствованная конструкция, оснащенная затвором рычажного типа или в виде бабочки.
• Устройство также имеет отверстия с двух сторон с резьбой и дополнительно — фланец для присоединения прибора измерения.

Шаровой с дренажом

Наиболее современное и популярное устройство, поскольку пользоваться им намного удобней: это легкая конструкция, оснащенная рукояткой. Кран характеризуется высокими показателями герметичности и невозможности скопления загрязнений в проточной части.

Шаровой с муфтой

Выполняется из хромированной латуни. Манометр или дренаж в этом случае подключается к муфте, поэтому этот кран не является трехходовым в прямом смысле.

Кнопочный

Отличается от всех других типов кранов наличием кнопки, с ее помощью происходит замер до тех пор, пока кнопка нажата, при отпускании, манометр автоматически отключается.

Особенности установки

Установка крана ничем не отличается от установки любых запорных устройств: они прикручиваются к трубе, с предварительной обмоткой фум-лентой для герметичности.

Обратите внимание! Лучше осуществлять присоединение вручную, чтобы не повредить резьбу излишними усилиями.

Кран под манометр — неразборное устройство, поэтому ремонт возможен лишь в том случае, если происходит протечка стыков. Для этого придется полностью демонтировать устройство, загерметизировать стыки и закрутить кран снова.

Пробковые краны можно чистить вручную от засорений или в тех случаях, когда изнашивается кольцо для уплотнения.

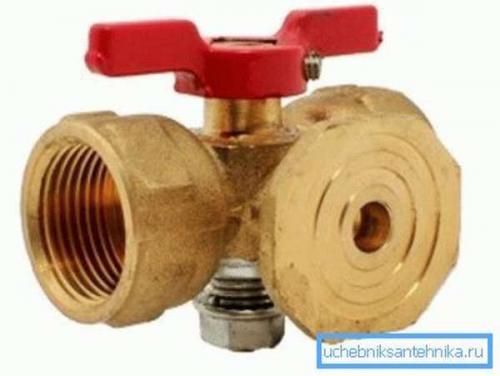

Кран с манометром для воды. Цели

Для начала узнаем, для чего по большому счету нужен трехходовой манометрический кран.

Его установка преследует следующие цели:

• Она разрешает совершить поверку измерительного прибора, подключив контрольный манометр .

Уточним: очевидно, в этом случае кран должен иметь не дренажную трубку, а полноценный отвод с резьбой либо трубным фланцем для подключения второго прибора.

• 3х-ходовой кран для манометра позволяет не только отключить прибор от магистрали, но и скинуть давление перед ним . Считается, что это значительно снижает возможность отказа (залипания стрелки).
• Наконец, он разрешает продуть отвод на манометр — скинуть через него некоторое количество рабочей среды . При продувке из отвода удаляются все накопившиеся загрязнения, талантливые оказать влияние на точность измерения давления.

Возможно ли обойтись простым проходным муфтовым вентилем? В промышленных условиях, где постоянный контроль давления нужен для соблюдения разработки производства, в подкачках и на газопроводах — нет. Неверные показания смогут обойтись через чур дорого.

В системе отопления частного дома либо в элеваторном узле многоквартирного манометры в большинстве случаев подключаются как раз к обычному контрольному вентилю. Фактически, в элеваторах манометр довольно часто устанавливается лишь на время снятия контрольных показаний: пока имеется вольный доступ в технические подвалы, неприятность воровства оборудования останется актуальной.

Кран с манометром для отопления. Цели

Для начала выясним, для чего вообще нужен трехходовой манометрический кран.

Его установка преследует следующие цели:

• Она позволяет провести поверку измерительного прибора, подключив контрольный манометр .

Уточним: разумеется, в этом случае кран должен иметь не дренажную трубку, а полноценный отвод с резьбой или трубным фланцем для подключения второго прибора.

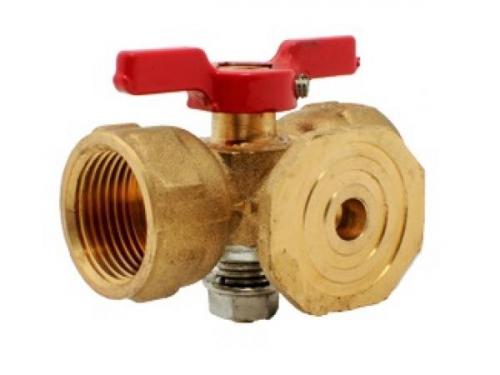

На снимке – трехходовой кран с контрольным фланцем для манометра 11б38бк.

• 3х-ходовой кран для манометра дает возможность не только отключить прибор от магистрали, но и сбросить давление перед ним . Считается, что это существенно снижает вероятность отказа (залипания стрелки).
• Наконец, он позволяет продуть отвод на манометр – сбросить через него некоторое количество рабочей среды . При продувке из отвода удаляются все накопившиеся загрязнения, способные повлиять на точность измерения давления.

Можно ли обойтись обычным проходным муфтовым вентилем? В промышленных условиях, где постоянный контроль давления необходим для соблюдения технологии производства, в подкачках и на газопроводах – нет. Неверные показания могут обойтись слишком дорого.

В системе отопления частного дома или в элеваторном узле многоквартирного манометры обычно подключаются именно к обыкновенному контрольному вентилю. Собственно, в элеваторах манометр часто устанавливается только на время снятия контрольных показаний: пока есть свободный доступ в технические подвалы, проблема воровства оборудования останется актуальной.
