При модернизации действующих и строительстве новых промышленных объектов всё чаще находят применение задвижки с электроприводом. Данная разновидность запорной трубопроводной арматуры обладает рядом эксплуатационных преимуществ по сравнению с механическими задвижками, которые приводятся в движение вручную, а в некоторых случаях и вовсе является незаменимой.

22687

Особенности применения

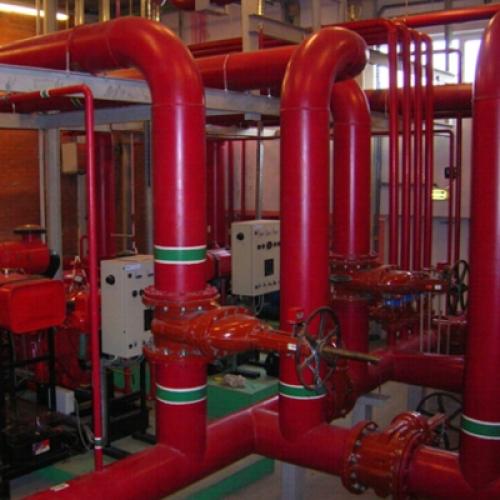

Задвижки в системе противопожарного водопровода

Устройство и принцип действия задвижки с электроприводом

Основными элементами приводного механизма, который соединяется со штоком задвижки посредством специальной втулки, являются электродвигатель и редуктор. В зависимости от поступающих управляющих сигналов двигатель через передаточный механизм воздействует на шток, перемещая затвор в положение «открыто» или «закрыто», а также останавливая его в промежуточном положении, если таковое допустимо при срабатывании защитных устройств.

Современные электроприводы оснащаются концевыми выключателями и муфтой ограничения крутящего момента, которые отключают электродвигатель соответственно при достижении задвижкой крайних положений или превышении установленного значения усилия, прилагаемого для вращения штока. Возможность ограничения крутящего момента позволяет предотвратить повреждение арматуры и привода в случае его заклинивания или невозможности закрытия затвора из-за попадания в арматуру постороннего предмета.

Местное управление электроприводом может осуществляться при помощи блока, устанавливаемого непосредственно на нем или выносного. В случае отключения электропитания или неисправности управление электроприводной задвижкой осуществляется при помощи маховика ручного дублера.

Преимущества задвижки с электроприводом

Главным преимуществом использования задвижки с электроприводом является возможность дистанционного управления её работой и автоматизации технологического процесса, в котором применяется данное оборудование. Несмотря на то, что стоимость электроприводной арматуры несколько выше, чем с ручным приводом, в ходе эксплуатации дополнительные расходы полностью окупаются в первую очередь за счет более простого обслуживания и более быстрой и точной работы механизма. Их применение позволяет быстрее реагировать на нештатные ситуации и тем самым предотвратить дополнительные потери.

Основные достоинства электроприводной задвижки:

• снижение гидравлических потерь;
• быстрое открытие и закрытие трубопроводов большого диаметра;
• удобное управление и обслуживание;
• возможность использования в сложных условиях и труднодоступных местах.

Области применения задвижки с электроприводом

В настоящее время задвижки с электроприводом активно внедряются в различных сферах, в том числе:

• в жилищно-коммунальном хозяйстве – в системах водоснабжения, водоотведения, отопления, вентиляции;
• в нефтяной и нефтехимической промышленности – на трубопроводах для транспортировки нефтепродуктов;
• на производственных предприятиях – для регулирования расхода жидких и газообразных сред;
• на общественных объектах – в системах пожаротушения.

Применение электроприводных задвижек обосновано в тех случаях, когда арматура размещается в труднодоступном месте или из-за большого диаметра трубопровода либо сильного давления среды перемещение запорного органа вручную осложнено. На полностью автоматизированных объектах и производствах допустимо использование исключительно запорной арматуры с электрическим приводом.

© 2021 ТПФ ООО "Мастерпром", все права защищены.

Привод для задвижки ду200 S. 2 AUMA. Многооборотные приводы AUMA NORM/MATIC S. 2

Многооборотные приводы AUMA NORM/MATIC SA 14.2

SA 07.6	4 – 180	20 – 60
SA 10.2	4 – 180	40 – 120
SA 14.6	4 – 180	200 – 500
Окружающая температура:
-25 до +80°С (макс. +120°С)
Антикоррозийная защита:
Синтетическая грунтовкаи двухкомпонентная слюдосодержащая краскадля металла, применяемаявнутри и снаружи помещений
Стандартное исполнение:
Тип SA 07.6: макс. момент 60 Н-м, номинальный ток 1,7 А, макс. ток 2,8 А, начальный ток 4,6 А Тип SA 10.1: макс. момент 120 0 Н-м, номинальный ток 2,5 А, макс. ток 3,2 А, начальный ток 8,5 А Тип SA 14.1: макс. момент 250 Н-м, номинальный ток 1,9 А, макс. ток 3,8 А, начальный ток 9,0 А Тип SA 14.5: макс. момент 500 Н-м, номинальный ток 4,3 А, макс. ток 7,5 А, начальный ток 18 А Тип SA 16.1: макс.момент 1000 Н-м, номинальный ток 7,6 А, макс. ток 15 А, начальный ток 38 А
Скорость вращения:
Стандартная электросхема для привода:
ТР 110/001 - вкл./выкл. конечный переключатель для направления откр./закр. - вкл./выкл. переключатель коррекции момента для направления откр./закр.- световая сигнализация для направления откр./закр. - термовыключатель, защищающий от перегрева, с автоматическим сбросом *- если требуется другая схема, предоставте схему действия с размерами* следует подсоединить чтобы сохранить гарантию AUMA
Скорость / Настройка:
Рекомендуется после завершения монтажа: тестирование седла по DIN 3230, часть 4 Цикл закрытия: Привод действует от переключения момента с индикацией ошибки еслимомент выключает привод до активирования конечного переключателя. Цикл открытия: Привод под управлением конечного переключателя.Если необходимо дистанционное считывание вкл./выкл., закажите транзитный групповой искатель. При заказе индикатора положения укажите источник питания (2х или 4х-жильный).

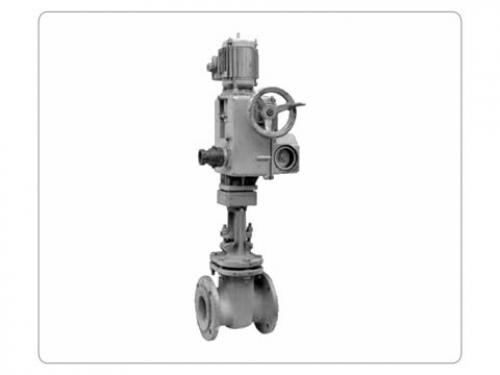

Привод для задвижки 30с941нж ду400. 30с941нж с электроприводом

Задвижка клиновая 30с941нж с электроприводом имеет хорошую пропускную способность и менее чувствительны к загрязнению среды. Клиновая задвижка  30с941нж с электроприводом это стальная промышленная задвижка которая используется для перекрытия потоков сред внутри трубопроводов, в качестве запорной арматуры на магистралях промышленного назначения с жидкими и газообразными средами. Использование задвижек 30с941нж в качестве регулирующих не допускается. Применяемые материалы коррозиестойкие.

Цена на 30с941нж самая низкая, так как наше предприятие является производителем запорной арматуры. Если Вы хотите купить 30с941нж клиновую задвижку с электроприводом, звоните на наш трубопроводный завод ПТЗ. Производство клиновой задвижки осуществляется только из высококачественного сырья с соблюдением всех ГОСТов и Ваших требований, если они не противоречат безопасности эксплуатации системы. Мы открыты к взаимовыгодному сотрудничеству.

Оперативно отгружаем задвижки клиновые 30с941нж с электроприводом, в города: Ноябрьск, Тарко-Сале, Пуровский, Екатеринбург, Тюмень, Томск, Лянтор, Губкинский, Пермь, Уфа, Нефтеюганск, Нефтекамск, Урай, Пыть-Ях, Мегион, Новый Уренгой, Надым, Салехард, Нижневартовск, Излучинск, Радужный, Казань, Ханты-Мансийск, Советский, Нягань, Когалым, Муравленко и в другие города РФ, а так же, в ближнее зарубежье.

30с941нж технические характеристики

• обозначение: 30с941нж
• тип: задвижка клиновая с электроприводом
• материал корпус, крышка — Сталь 20, 25Л
• рабочая среда:  пар, вода, нефтепродукты, масла, агрессивные и технические жидкости нейтральные по своему воздействию к материалам корпуса и уплотнительных колец
• условный диаметр: Ду50, Ду80, Ду100, Ду125, Ду150, Ду200 Ду250, Ду300, Ду350, Ду400, Ду500, Ду600, Ду700, Ду800, Ду1000, Ду1200
• задвижка клиновая 30с941нж ду50, 30с941нж ду80, 30с941нж ду100, 30с941нж ду125, 30с941нж ду150, 30с941нж ду200, 30с941нж ду250, 30с941нж ду300, 30с941нж ду350, 30с941нж ду400, 30с941нж ду500, 30с941нж ду600, 30с941нж ду700, 30с941нж ду800, 30с941нж ду1000, 30с941нж ду1200
• давление номинальное PN, МПа (кгс/см²): 1,6 МПа (16 кгс/см²)
• герметичность затвора по ГОСТ Р 54808-2011: класс А, B, C
• температура рабочей среды: от -40 ºC до 425 ºC
• рабочее положение на трубопроводе: приводом вверх, допускается отклонение до 90°в любую сторону для задвижек до DN 150 включительно, свыше DN 150 до 30° в любую сторону
• управление задвижк ой: электропривод
• направление среды: с любой стороны магистральных фланцев
• присоединение к трубопроводу: фланцевое по ГОСТ 54432-2011
• климатическое исполнение: У, ХЛ, УХЛ по ГОСТ 15150-69
• 30с941нж производитель ПТЗ — Пермский трубопроводный завод

Клиновая задвижка 30с941нж перед продажей и поступлением на складское хранение проходит выходной контроль на работоспособность и герметичность. Документальное подтверждение качества — паспорт 30с941нж и сертификат задвижки клиновой . Высокое качество задвижки клиновой обеспечивается точным соблюдением технологий производства.

Привод для задвижки поворотной. Неполнооборотный, многооборотный, прямоходный, рычажный: В зависимости от величины и вида перемещения штока арматуры, электроприводы делятся на конструктивно разные типы приводов: неполнооборотный, многооборотный, прямоходный, рычажный.

Неполнооборотные электроприводы (их так же называют однооборотными или четвертьоборотными) устанавливаются на арматуру, закрытие-открытие которой происходит при повороте штока на 90°. К такой арматуре относятся краны шаровые, затворы дисковые поворотные и др. Особенность автоматизации неполнооборотной арматуры - необходимость в большом стартовом крутящем моменте. Это обусловлено конструкцией арматуры, в которой запорный орган плотно прилегает к уплотняющим материалам. Однако с развитием технологий появляются более продвинутые конструкции, обеспечивающие герметичность и при этом уменьшающие трение - например дисковые затворы с эксцентриситетом. Многооборотные электроприводы устанавливаются на задвижки, шиберные задвижки, задвижки с обрезиненным клином, запорные клапаны, вентили. Требования к крутящему моменту многооборотных приводов менее жесткие, чем у неполнооборотных приводов. Трение, возникающее в процессе открытия или закрытия арматуры, практически не влияет на вращение штока. Кроме установки непосредственно на арматуру, многооборотные электроприводы могут быть установлены в комбинации с редуктором и на неполнооборотную арматуру. Комбинация электропривода с редуктором - отличное решение, позволяющее установить менее мощный (а значит и менее дорогостоящий) электропривод на арматуру больших диаметров. Прямоходные электроприводы служат для автоматизации вентилей с гладким штоком, регулирующих клапанов и другой арматуры. Электропривод преобразует вращательное движение электромотора в поступательное движение штока. Рычажные электроприводы устанавливаются на арматуру, которая управляется исключительно рычажными механизмами - заслонки, жалюзи, клапаны и т.д.

Привод для задвижки vkf 41 dn 40-150 vissmann/siemens sq. 00vi 9573623. Siemens VKF46.150

Дисковый поворотный затвор Siemens VKF46.150

Двухходовой поворотный фланцевый клапан типа бабочка Siemens VKF46.150 предназначены для закрытых и открытых контуров систем отопления, вентиляции и кондиционировании воздуха в судостроении и на гидроэлектростанциях.. Данный клапан используется в качестве отсечного или регулирующего в системах ОВК. Монтаж осуществляется между фланцами PN 6, PN 10, PN 16 в соответствии с ISO 7005. Угол поворота 90°.

Корпус клапана - из серого чугуна (EN-GJL-250). Диск клапана - нержавеющая сталь. Шток - нержавеющая сталь. Управление 2-х точечное посредством электроприводов Siemens серии SAL.., SQL36.., либо ручное управление специальной рукояткой. Допустимые позиции установки: любая, кроме штоком вниз.
