Особенности и характеристики дренажных труб. Рекомендации по выбору дренажных труб

Особенности и характеристики дренажных труб. Рекомендации по выбору дренажных труб

При выборе дренажных труб приходится учитывать ряд факторов, основными из которых являются вид дренажа (сбор с отводом или рассеивание вод), объемы дренажирования, состав грунта, глубина залегания трубопровода. Учитывая высокую разницу в ценах на дрены, не последнее место занимает стоимость труб и проведения монтажных работ. Основными данные, которые необходимо определить при укладке дренажного трубопровода:

1. Диаметр труб . Диаметр трубопровода зависит от объемов пропускаемых вод, для водосбора около фундаментов или земельных участков площадью в 50 — 150 м²подойдут трубы размером 11 см в геотекстиле.
   Если дополнительно к дренажной системе подключается ливневая канализация или длина водосборной линии превышает 50 м, рекомендуется использовать трубопровод диаметром в 16о мм.
   Для одновременно сбора вод с большой территории более 200 м²территории и ливневых стоков лучше использовать трубопровод 20о мм в окружности.
2. Конструкция труб . Стандартные заводские гофрированные трубы отличаются числом и расположением перфорированных прорезей. Если трубы используют в системах водоотвода, применяют сегментированную перфорацию под углами 120 или 180 градусов, в системах водораспределения очищенных стоков используется полное перфорированные в 360 градусов. Количество щелевых прорезей на погонный метр напрямую связано с интенсивностью транспортируемых водных потоков и подбирается с учетом рекомендаций специалистов или менеджеров.
   Рис. 18 Выбор класса жесткости трубы в зависимости от типа грунта

3. Кольцевая жесткость SN . Характеристика дрен по кольцевой жесткости имеет прямую взаимосвязь с глубиной их погружения, для упрощения расчетов цифровой показатель принимают равным расстоянию в метрах, которое не следует превышать при укладке трубопровода . К примеру, SN 2 — глубина погружения дрен под землю не более 2 м, SN 4 — не более 4 м и так далее.
   Данные расчеты действительны без дополнительной нагрузки на грунт, то есть трубу SN 24 вряд ли кто-то будет погружать на такую глубину, высокая степень жесткости необходима, чтобы выдержать дополнительное давление на почву проезжающего автотранспорта, железнодорожных составов, самолетов на взлетных полосах.
4. Глубина залегания и расстояние между ветками дренажного трубопровода. Многие хозяева и частные фирмы, которых вызывают собственники загородных домов для устройства дренирования участка, делают мелкие канавы, погружая трубы на глубину около 0,5 м. Следует отметить, что при такой укладке охватываемый участок водопоглощения вокруг трубопровода будет иметь приблизительно такое же расстояние.
   Поэтому оптимальная укладка дрен должна производиться на глубину около 2 м — площадь водосбора с каждой стороны трубы также возрастет до 2 м, а оптимальное расстояние между ветками станет 4 м.
   К тому же данная глубина погружения исключит любую вероятность промерзания труб в зимнее время.

   Понятно, что требование к высокой глубине залегания дрен относится к системам забора вод из почвы. В коммуникациях отвода сточных вод в грунт расстояния укладки трубопровода в 0,5 м от поверхности земли вполне достаточно.
5. Вид дополнительной наружной оболочки . Как было сказано выше, при больших объемах водосбора лучше использовать оболочки из натурального кокосового волокна. Если приобрести трубы с данным покрытием не позволяют финансовые средства, их ближайшим аналогом является геотекстиль, изготовленный по иглопробивной технологии. Дрены с пенопластовой оболочкой более эффективны при использовании в системах отвода очищенных канализационных стоков в грунт.

Простой дренаж участка. Как сделать дренаж на участке или от дома.

Если на земельном участке много воды, присутствует вода в подвале дома или проседает фундамент дома от замачивания грунта, то для устранения этих проблем стоит сделать дренаж.

«Дрена́ж (фр. drainage) — естественное либо искусственное удаление воды с поверхности земли либо подземных вод. Земля часто нуждается в отводе грунтовых либо ливневых вод для улучшения агротехники, строительства зданий и сооружений.» —

Принцип работы дренажа заключается в том, чтобы на локальном участке земли создать меньшее сопротивление для воды и таким образом направить ее в нужную сторону. Например, если есть прослойка песка и глины, то вода пойдет по песку, так как он лучше пропускает воду. Если взять песок и щебень, то вода пойдет по щебню.

Самый простой дренаж можно сделать так, вырыть канаву с уклоном, уложить в нее геотекстиль, засыпать щебень фракции 20-40. Затем свободными концами геотекстиля завернуть щебень и засыпать грунтом. Геотекстиль – эта специальная ткань, которая не гниет, пропускает воду, но не пропускает мелкие частица песка и земли. Таким образом дренажный канал будет защищен от смешивания с землей и, следовательно, у него не будет уменьшаться фильтрационная способность.

Чтобы еще больше улучшить фильтрационную способность дренажной канавы, в нее укладывают специальные трубы. Вдоль всей трубы по одной ее стороне пробиты отверстия, через которые вода просачивается во внутрь неё и там по ее нижней стороне свободно стекает в нужном направлении. Труба укладывается отверстиями вверх.

Открытый дренаж. Виды дренажных систем

Дренажные системы подразделяются на два вида: открытые и закрытые. Где и какю систему использовать зависит от местности и целей дренажа.

Открытый дренаж

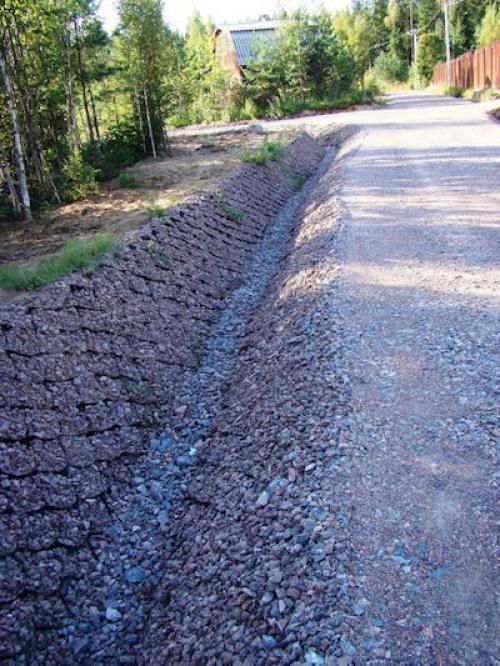

Для водоотведения на земельном участке проще всего сделать открытую систему. Для этого по периметру нужно прорыть открытые канавы глубиной 50–70 см и шириной 50 см, вывести их к искусственному водосборнику, расположенному в самой нижней точке участка, или увести воду в придорожные канавы либо природный водоем. Прорывая канавы, следите за соблюдением уклона, который обеспечит сток воды.

Количество канав должно соответствовать объему уводимой талой и дождевой воды. Открытые канавы не эстетичны и мешают беспрепятственно ходить по усадьбе. Для придания достойного внешнего вида накройте их декоративными решетками.

При отсутствии решеток можно выполнить засыпной дренаж.

В месте будущих канав аккуратно снимите дерн, отложите его в сторону. Выройте канавы. На дно засыпьте песок и уложите геотекстиль, а поверх засыпьте канаву крупными камнями, щебнем или (на худой конец) битым кирпичом. Сверху уложите дерн. Такая система прослужит несколько лет.

Закрытый дренаж

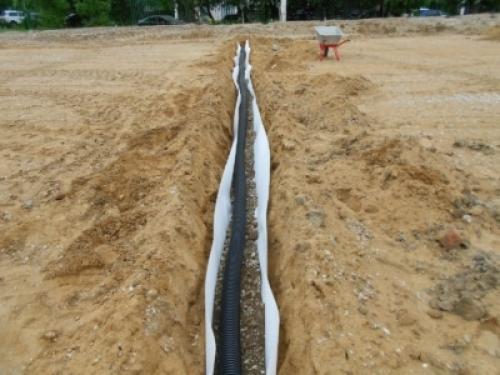

Напомним, что для грамотного выполнения закрытого дренажа потребуется проект. Все элементы системы будут находиться в земле, и ошибок в исполнении быть не должно, иначе пострадает функциональность системы.

Закрытый или глубинный дренаж может быть локальным (местным) или общим.

Для защиты фундамента дома, подвальных и цокольных помещений от подтоплений и проникновения подземных вод используют местный дренаж, который может быть пристенным, пластовым или кольцевым.

Для водоотвода со всего участка применяют общую систему дренирования.

Дренаж это. Устройство дренажа грунтовых вод: 3 вида систем + особенности

Строительство частного дома требует возведения большого количества инженерно-технических сооружений. И устройство дренажной системы для отвода грунтовых вод – один из самых важных этапов, от которого зависит крепость и долговечность строения, а также микроклимат почвы на прилегающем к коттеджу земельном участке. А потому к этому вопросу нужно отнестись со всей серьезностью.

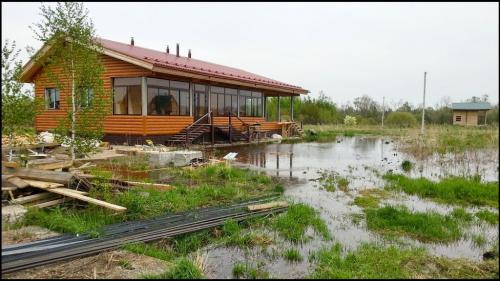

Владельцы земельных участков сталкиваются си заболачиванию земли. Чтобы избежать таких неприятностей, стоит обустроить дренажную систему, а в этой статье мы разберем основные особенности дренажной системы на участке.

Дренаж — это система для отвода инфильтрованных и грунтовых вод.

Она одновременно выполняет несколько задач:

• защита цоколя от талых, дождевых и грунтовых вод;
• предотвращение подтопления;
• защита от заболачивания почв;
• нейтрализация избыточной влажности грунта на участке;
• увеличение эксплуатационного срока фундамента.

Николай Попов

Эксперт по устройству дренажа

Задать вопрос

Избыток влаги является благоприятной средой для размножения грибка и плесени. Из подвальных помещений микроорганизмы быстро перебираются на все этажи коттеджа, угрожая здоровью жильцов.

Грамотное устройствоубережет от затопления подвалов и цокольных помещений. При отсутствие дренажа, воду придется регулярно откачивать и высушивать подтопленные помещения с помощью насосов и тепловых пушек.

Влага на участке уменьшает срок службы тротуарных покрытий. Ни один стройматериал, использующийся для сооружения дорожек и тротуаров, не спасает от подтопления.

Устройство дренажной системы должно проводиться на стадии строительства дома и планирования участка. Если этого не сделать, то в будущем землю придется заново перекапывать для закладки дренажа. В некоторых случаях это сопряжено с серьезными перепланировками, требующими внушительных финансовых затрат.

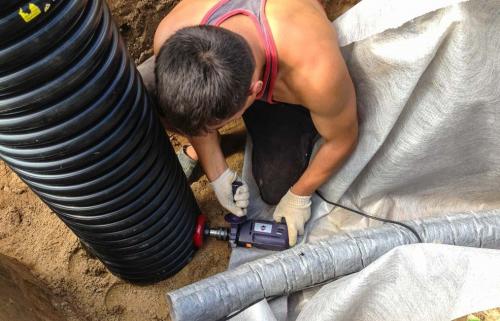

Монтаж дренажа рекомендуется доверять. Только они могут учесть, как внутреннюю, так и внешнюю опасность подтопления: снаружи дому угрожают дождевые и паводковые воды, с внутренней стороны – грунтовые воды.

Дренаж дома и дренаж участка: нюансы

Монтаж дренажной системы проводится с учетом индивидуальных особенностей объекта. Создание водоотводной конструкции для дома обычно проходит параллельно работам по гидроизоляции строения. В этом случае вероятность ошибки сводится к нулю, и владелец дома сможет не беспокоиться о подтоплении и излишках влаги.

Устройство дренажа на участке подразумевает разные способы:

• мягкая дрена;

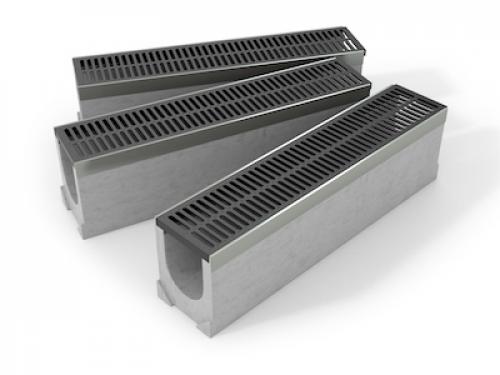

• лотки;

Николай Попов

Эксперт по устройству дренажа

Задать вопрос

Нужный вариант выбирается только с учетом специфики рельефа участка. Поэтому без предварительных исследований не целесообразно отдавать предпочтение тому или иному водоотводному распределительному устройству, ориентируясь только на стоимость или сложность работ.

В каких случаях дренаж обязателен?

Вопрос необходимости дренажей определяется в каждом конкретном случае индивидуально. Но однозначно не обойтись без водоотводной конструкции в следующих ситуациях:

• помещение ниже уровня грунтовых вод;
• пол подвала над уровнем подземных вод до 500 метров;
• глинистые и суглинистые грунты;
• заглубление цокольных помещений от 1,5 метров;
• размещение конструкций в зонах увлажнения.

В обязательном порядке система отведения воды делается и в регионах, отличающихся высоким уровнем осадков. Частые и обильные дожди не позволяют влаге уходить естественным путем, и она собирается на поверхности.

Даже «на глазок» владельцы участков могут определить, необходимо ли им устройство дренажа в грунте. Избежать этого не удастся, если наблюдаются:

• регулярно возникающие лужи;
• заболоченность;
• низинный характер участка.

Если участок сухой, а уровень грунтовых вод даже в период паводков не поднимается выше критической отметки, то вопрос обустройства дренажа уходит на усмотрение застройщика.

Своими силами определить уровень грунтовых вод можно двумя способами:

• по уровню воды в колодце в июле-августе;
• по уровню уреза воды в озере или реке.

Хотя стоит учитывать, что полученные перечисленными методами данные, носят приблизительный характер.

Николай Попов

Эксперт по устройству дренажа

Задать вопрос

Не все владельцы участков изначально понимают, что на почвах с повышенной влажностью не растут многие растения. Поэтому в случае отказа от дренажа количество зеленых насаждений существенно сокращается.

Гидрогеологическое исследование участка

Каждый тип грунта имеет свои особенности и характеристики, которые учитываются специалистами при устройстве дренажа на участке или у дома. При этом высока вероятность того, что на участках, расположенных рядом, будут абсолютно разные показатели.

Именно на почвенные характеристики опираются эксперты, выбирая:

• тип дренажа;
• трассу прохождения.

Для исключения дорогостоящих ошибок перед началом строительных работ рекомендуется провести гидрогеологическое исследование.

Диаметр дренажной трубы кондиционера. Как установить бытовой кондиционер — Статьи — Медная труба

1. Не размещайте внутренний блок в углу комнаты – это может привести к нарушению равномерности температурного фона и возникновению сквозняков. Также расстояние до потолка должно составлять 20-30 см чтобы воздух поступал без ограничений. Ограничений не должно быть и снизу: избегайте размещения над высокими предметами мебели типа шкафов и стеллажей, штор. Точно также не стоит размещать кондиционер таким образом, чтобы прямой холодный поток попадал на места постоянного использования жильцами (диваны, кровати, обеденные и рабочие зоны) – таким образом повышается риск заболеваний.  В идеале внутренний блок должен быть размещен так  чтобы перед ним было 2-3 м свободного пространства. Иначе кондиционер, который поддерживает заданную температуру автоматически, даст сбой.
2. Также, по возможности, необходимо сократить длину трассы, т.е. расстояние между внутренним и внешним блоком, что дает сэкономить на материалах, принесет меньший урон ремонту и даст большую гарантию работать кондиционеру эффективнее. ( Лучше всего заниматься установкой сплит-системы еще до начала или во время ремонта).
3. Важно не размещать блок рядом с постоянными источниками тепла. Иначе он будет работать постоянно на полную мощность, что увеличивает потребление электроэнергии и может в итоге вывести его из строя.
4. Помещения с  постоянными высокочастотными колебаниями  могут сбить настройку процессора, установленного внутри кондиционера;
5. Также помните, что при установке внутреннего блока не должно быть перекосов. Это грозит тем, что  из него будет вытекать конденсат, который должен  отводиться по дренажной трубке в специальный резервуар.
6. При установки внешнего блока, во-первых, необходимо обратить внимание на прочность поверхности, а  во-вторых, на ровность поверхности: любые заметные изгибы и неровности могут привести к дребезжанию блока и его последующей поломке.
7. Если стены покрыты сендвич-панелями, либо блок установлен на крыше с металлической кровлей, то возможно также повышение вибрации и шума. В таких случаях вам понадобятся специальные вспомогательные материалы для виброизоляции.
8.  Многие жильцы пытаются расположить внешний блок подальше от окна, забывая о том, что рано или поздно он может потребовать сервисного обслуживания, а значит и беспрепятственного доступа к нему.
9. Если сплит-система устанавливается в помещении первого этажа, необходимо разместить внешний блок не ниже 1,8-2 метров над землей. В случае размещения на последних этажах, внешний блок может быть установлен на крыше, но при этом длина магистрали должна превышать  20-30 метров, что прописано в тех. условиях конкретной модели.
10. Не рекомендуется устанавливать внешний блок системы на застекленном балконе, где отсутствует постоянный поток воздуха.

Дренажная труба, какую выбрать. Как выбрать трубы для дренажа участка? Какие характеристики изделий нужно учитывать?

Высокий уровень залегания грунтовых вод на низменных местах и вблизи водоёмов, а также повышенное содержание влаги в почве из-за осадков и сезонных наводнений, — факторы, вызывающие заболачивания грунта на участке и подтапливание строений. Решить проблему можно, установив дренажную систему. О том, какие трубы для этого использовать, о видах дрен и их технических характеристиках рассказано в статье.

Как лучше выбрать?

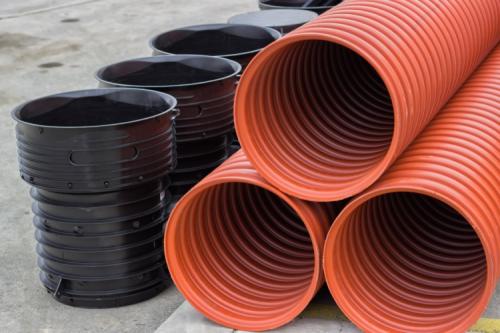

Дренажные трубы для отвода воды или дрены, как они еще называются, отличаются по диаметру (от 25 до 400 мм и более), могут быть мягкими и жёсткими, гофрированными и гладкими, с перфорацией и без неё.

Изделия изготавливаются из разных материалов, для некоторых конструкций предусматривается специальная обмотка.

Определяясь с тем, какие дрены подобрать для установки на приусадебном участке, необходимо учитывать такие факторы, как:

• состав грунта и его влажность;
• вероятную глубину промерзания земли;
• объём отведения воды;
• степень фильтрации;
• класс жёсткости и прочность труб;
• глубину закладки.

Для дрен определённого диаметра предусмотрена максимально возможная глубина установки, при этом размер траншеи должен на 40 см превышать диаметр трубы.

Чтобы выбрать хорошие дрены, нужно знать, какой состав грунта на участке. От состава грунта напрямую зависит выбор материала и структуры изделий :

• с перфорацией и фильтрующей оплёткой из кокосового волокна подойдут дрены для глинистой почвы;
• перфорированные без обмотки — для щебневой;
• для суглинков используют трубы с перфорацией и фильтром из геотекстиля с гравиевой либо щебневой обсыпкой;

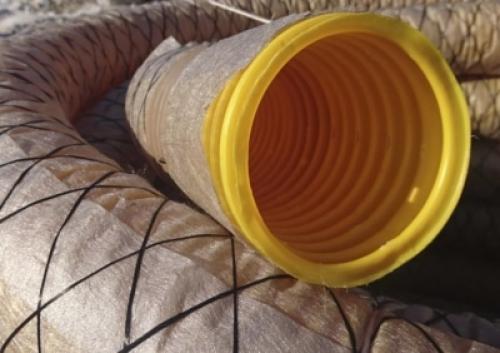

• перфорированные с обмоткой из кокосового волокна либо геополотна — для песчаника.

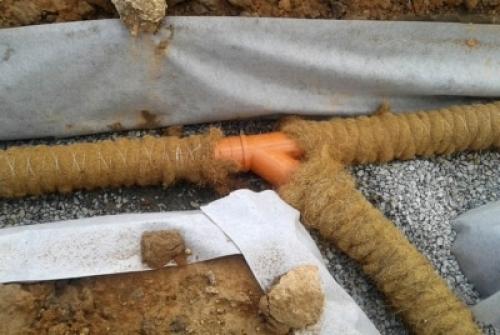

Внимание! Дренажные трубы с фильтром из кокосового волокна (так называемые кокосовые дрены) — лучший выбор при обустройстве осушительной системы.

Кокосовый койр, представляющий собой волокно межплодника кокосовой пальмы, признан специалистами оптимальным фильтрующим покрытием для труб системы водоотведения и используется большинством европейских производителей (Rehau, Uponor, Wavin и иными).

Объёмная структура экологически чистого материала обеспечивает более надёжную, по сравнению с геополотном, защиту магистрали от засорения и высокую стойкость дрен к заиливанию, что, наряду с эластичностью волокна и его устойчивостью к деформации, способствует значительному увеличению срока службы изделий.

Покрытие из койра кокоса не подвержено воздействию плесени и защищает от гниения элементы системы водоотвода.

Хотя трубы с кокосовым фильтром стоят недёшево, но их не нужно дополнительно обсыпать щебнем или гравием, а можно укладывать непосредственно на дно траншеи, что снижает общую стоимость установки системы дренажа.

Зачем использовать дрены на участке?

При залегании вод в грунте не глубже полутора метров, а также при повышении их уровня из-за дождей и таяния снега возникает опасность:

• загнивания корней деревьев и кустарников, растущих на участке;
• понижения плодородности земли;
• разрушения фундаментов построек;
• образованию луж и заполненных грязью углублений на приусадебной территории.

Чтобы избежать переувлажнения почвы, её необходимо дренировать.

Справка . Систему специальных труб (дрен) и сооружений, которую применяют, чтобы снизить уровень грунтовых и грунтово-напорных вод, называют закрытым дренажем.

Для создания системы осушения вдоль участка земли или по его периметру, ниже уровня промерзания грунта, производят укладку дренажных труб. Дрены располагают под определённым уклоном — так, чтобы избыточная влага, проникающая внутрь изделий, выводилась за пределы участка, обеспечивая:

• нормальную аэрацию грунта;
• предупреждение застоя воды в почве;
• сохранение от гибели растений;
• улучшение плодородности земли, повышение урожайности;
• понижение уровня влажности в подвалах и полуподвальных помещениях;
• предотвращение образования плесени;
• сохранность фундаментов строений от разрушения.

Какие рабочие качества изделий для дренажа?

Вне зависимости от того, из какого материала изготовлены дрены и каковы их конструктивные особенности, качество изделий должно соответствовать ряду требований :

• высокая механическая прочность;
• беспрепятственное прохождение стоков;
• способность работать в широком температурном диапазоне;
• минимальный коэффициент трения внутренней поверхности, идеальная гладкость и хорошее скольжение;
• стойкость к внешнему давлению грунта и внутреннему напору транспортируемых стоков;
• способность выдерживать смещение почвы при сезонном подъёме вод.

Виды и технические характеристики

По материалу изготовления, показателю жёсткости, структуре и размерам дрены подразделяют на несколько видов.

По материалу

Эксплуатационные качества изделий напрямую связаны с тем, из какого материала они изготовлены.

Дренажная труба в медицине. Дренирование гнойных очагов. Показания к удалению дренажа

Дренирование открытых гнойных очагов необходимо, если после операции остались мертвые ткани, ниши и карманы, которые нельзя устранить оперативным путем по анатомическим соображениям (опасность повреждения крупных сосудов, нервов анатомических полостей и пр.).

Для дренирования следует применять марлевые дренажи, пропитанные одним из гипертонических (5—10%-ных) растворов средних солей с добавлением до 3 % перекиси водорода либо до 2 % хлорамина, до 0,5 % перманганата калия, 1 : 5000 фурацилина. Для ускорения секвестрации мертвых тканей добавляют до 1: 500—1:1000 йода, до 4 % скипидара. Заслуживают применения 15—20%-ные растворы мочевины, линименты синтомицина и А. В. Вишневского. При наличии большого количества мертвых тканей дренирование осуществляют с желудочным соком, лучше трипсином и трипсиноподобными ферментами или мазью ируксо-ла. Перед введением дренажей необходимо остановить кровотечение и выстлать рану марлевой салфеткой по Микуличу, обильно пропитанной 96%-ным этиловым спиртом. Под его влиянием суживаются капилляры лимфатических, артериальных и венозных сосудов, уменьшается всасывание экссудата при одновременном антисептическом воздействии на микробный фактор. Через 10—15 мин после такой обработки приступают к дренированию. Марлевые дренажи, смоченные одним из перечисленных растворов, рыхло вводят в каждую нишу или карман до дна. Целесообразнее применять более широкие дренажи, узкие хуже дренируют и скорее теряют дренажные свойства. В горловине раны дренажи должны располагаться свободно, иначе они плохо дренируют. Правильно примененные марлевые дренажи выполняют отсасывающую функцию и улучшают течение вскрытого инфекционного очага или инфицированной раны и способствуют подавлению возбудителя. Марлевые дренажи действуют несколько часов, затем их следует удалить, так как они начинают препятствовать выведению экссудата.

Источник: https://postroivsesam.info/stati/drenazhnaya-truba-v-geotekstile-ukladka-osobennosti-drenazhnyh-trub-v-geotekstile

Виды дренажной системы. Предназначение и виды дренажных систем

Дренажные системы включают в себя системы водоотведения как поверхностных, так и глубоких грунтовых вод, способствуя осушению участка. Различают два основных типа систем:
наземная — открытая - выполняется в виде желобов и каналов, расположенных на поверхности земли с уклонов в сторону сливного резервуара или водоотводного слива за пределы участка;
глубинная — представляет собой подземную систему трубопровода, проложенного в грунте на глубоком залегании.

Открытая дренажная система
Монтаж наземной дренажной системы актуален для местности с обильными осадками и домохозяйств, расположенных в низовьях рельефа.Поступающая с поверхности вода собирается в водоотводных каналах или желобах и стекает в коллекторный резервуар или природную среду за пределами участка.
Поверхностная дренажная система
Их также называются ливневыми, так как основное их назначение — отведение излишков атмосферных осадков и талых вод. Они могут соединяться с водоотводными трубами, обеспечивающими сток с кровли здания.

Закрытый дренаж
Применяется для осушения газонов и лужаек, а так же осушения подземной части строения. Выполняется с применением специальных перфорированных труб, впитывающих подземную влагу.
Учитывая тот факт, что после проведения всех работ, дренажные трубы будут недоступны для контроля необходимо очень серьезно подойти к выбору как самих труб, так и к подбору необходимого количества дренажных колодцев - через которые осуществляется ревизия и в случае необходимости очистка (от песка и ила).
