Устройство вентилируемого фасада из керамогранита. Монтаж облицовки

Устройство вентилируемого фасада из керамогранита. Монтаж облицовки

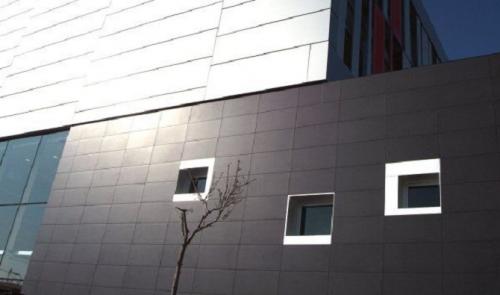

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Вентилируемый фасад из керамогранита узлы dwg. Содержание:

Конструктивные решения примыкания НВФ к оконному проему

Конструктивные решения примыкания НВФ к оконному проему (окно "на выносе")

Конструктивные решения примыкания НВФ к стоечно-ригельному витражу

Конструктивные решения примыкания НВФ к стоечно-ригельному витражу со структурным остеклением

Перечень узлов:

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием керамогранита к оконному проему (верхний откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием керамогранита к оконному проему (отлив)

Горизонтальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием керамогранита к оконному проему (боковой откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием кассет из композитной панели к оконному проему (верхний откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием кассет из композитной панели к оконному проему (отлив)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием кассет из композитной панели к оконному проему (боковой откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием фасадной панели "Минерит" к оконному проему (верхний откос)

Вертикальный разрез примыкания навесной вентилируемой системы "Краспан" с использованием фасадной панели "Минерит" к оконному проему (отлив)и т.д.

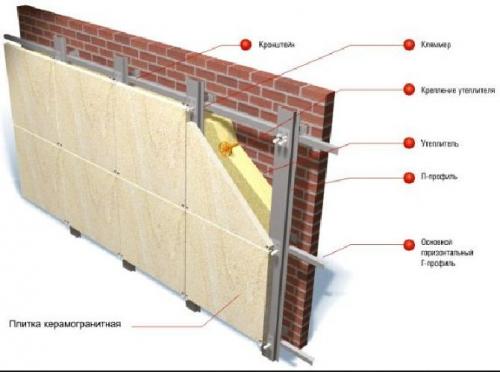

Вентилируемый фасад технология. Что такое вентилируемый фасад

Вентилируемый фасад (навесной) — это конструкция внешней отделки зданий, при установке которой организуется зазор между материалом отделки фасада и остальными слоями внешних стен, рассказывает руководитель проекта DOM TECHNONICOL Андрей Баннов. «По этому зазору циркулирует воздух, который постоянно содержит стены в сухости и не дает собираться конденсату. По этой причине технология получила название «вентилируемый фасад», — пояснил он.

Система вентилируемого фасада (или вентфасад) — это каркас, который крепится к дому плюс облицовочный материал, добавил руководитель отдела маркетинга и рекламы Grand Line Сергей Наместников. «Это один из самых универсальных видов фасадов. Вентилируемый фасад можно монтировать к любому дому — кирпичному, каркасному, срубу, из газобетона. Например, даже старому бревенчатому дому в деревне можно сделать вентилируемый фасад», — сказал эксперт.

Вентилируемый фасад позволяет:

• сделать фасад дома с различными вариантами отделки (дизайн);
• защитить стены здания от воздействия внешней среды;
• при необходимости дополнительно утеплить дом для повышения его энергоэффективности.

Современные технологии производства вентилируемых навесных фасадов были разработаны в середине прошлого века в Германии. В России они получили широкое применение в 1990-е годы. Их активно применяют при строительстве и реконструкции жилья, коммерческих и социальных объектов, а также в загородном строительстве. В каркасном домостроении наличие вентилируемого фасада является одним из важнейших условий долговечности дома. Независимо от области применения устройство таких фасадов схоже.

Вентилируемый фасад из керамогранита узлы. Порядок монтажа вентилируемого фасада с отделкой керамогранитом

Если речь про реконструкцию здания, то на подготовительном этапе со стены удаляются слабо закрепленные куски старой облицовки. Необходимости в выравнивании поверхности нет, поскольку она будет скрыта отделкой фасада из керамогранита. Оценивается способность несущих конструкций выдержать дополнительные нагрузки. Завозятся все необходимые материалы. Ограждается территория.

Если монтаж фасада из керамогранита будет производиться на высоте, то устанавливаются строительные леса или люльки. Производится разметка стены для установки кронштейнов четко в соответствии с проектом. Стандартный шаг вертикальных направляющих под керамогранит — 600мм, даже если плата имеет ширину 1200мм. Шаг системы может быть сокращен на углах, под окнами, и везде, где потребуется подрезка плиты керамогранита.

Существуют разные типы систем в зависимости от используемого металла в конструкции:

• оцинкованные;
• алюминиевые;
• нержавеющие.

В оцинкованных системах применяется вертикально- горизонтальный метод монтажа. Это значит, что кроме вертикальных направляющих, будут использованы и горизонтальные. Соединяясь между собой, направляющие образуют клетку на фасаде, где ячейка 600*600мм. Это удобно монтажникам, потому что  есть возможность смещения плитки керамогранита влево/ вправо.

При вертикальном расположении системы, возможность смещения плитки ограничена допустимым способом смещения кляммера относительно верхней полки профиля. Кляммер можно смещать, но главное условие допустимости такого узла — каждый кляммер должен быть закреплен как минимум на  две заклепки наискосок в верхнее и нижнее отверстие.

Монтажников нужно ограничивать в самостоятельном принятии решения относительно раскладки керамогранита на фасаде. Интересы у собственника здания и подрядной организации разные, собственнику важен эстетический вид, раскладка должна быть с ним согласована. Речь о проекте на навесной фасад с керамогранитом, проект должен быть обязательно. В проекте определена раскладка и расположение каждого узла конструкции.

Если на здание не планируется выполнять проект навесного фасада, проще применить оцинкованную систему, раскладывать и подрезать плитку по факту. Если здание экспертизное, проект вам необходим.

В большинстве случаев монтаж керамогранита ведется горизонтальными рядами. Для этого с помощью уровня необходимо параллельно нулевой отметки провести на стене нижнюю стартовую линию и определить точное место расположения углов. От них в будущем будет вестись установка плитки, но для этого надо заранее правильно подвести под нее каркас.

При изготовлении вентилируемого фасада из керамогранита технология монтажа должна соблюдаться в соответсвии с Альбомом Технических Решений и проектом на фасад. Альбом технических решений- набор типовых узлов, допустимых к использованию на конкретной системе. Альбом технических решений согласовывается ФАУ ФЦС при выдаче Технического Свидетельства на систему, он есть у каждого сертифицированного производителя.

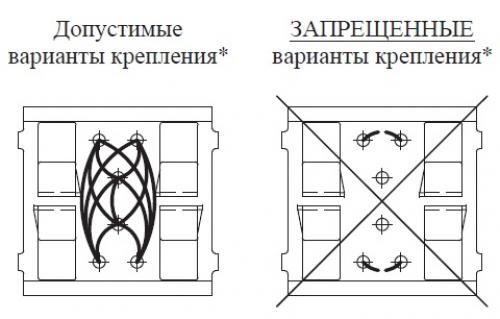

В соответствии с произведенной разметкой на стену через паронитовые прокладки устанавливаются несущие и опорные кронштейны . Их крепят анкерными дюбелями, которые должны уходить в бетон или кладку не менее, чем на 5-6 сантиметров. Заранее нужно провести испытания на вырыв анкера, чтобы подобрать допустимый анкер в соответствии с нагрузками, передаваемыми на точку крепления.

На несущие кронштейны с применением саморезов или заклепок крепят профиль из оцинкованной, нержавеющей стали или алюминия. При этом должны выполняться два обязательных условия:

• верхние полки профилей образуют идеально ровную плоскость для правильного крепления керамогранита на фасад;
• между слоями облицовки и теплозащиты оставляют пространство для естественной вентиляции;
• в зависимости от проекта профиль устанавливается вертикальными рядами или образует решетку правильной формы.

Утеплитель в навесных конструкциях

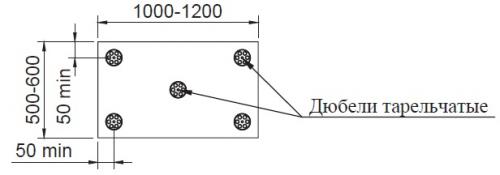

Монтаж вентилируемого фасада из керамогранита, как правило, предполагает наличие сплошного слоя утеплителя. Для этого используют маты из минеральной ваты плотностью не менее 80кг/м3. Их прижимают к стене тарельчатыми дюбелями. Каждый мат минваты должен быть закреплен  пятью дюбелями: четыре по углам и один в центре. Снаружи на них закрепляют ветрогидрозащитную мембрану . Она пропускает пары воды и препятствует выветриванию теплоизоляционного материала восходящими потоками воздуха. Можно применять двухслойное утепление в вентфасадах . Нижний слой базальтового утеплителя может быть меньшей плотности — от 50кг/м3. При двухслойном утеплении каждую следующую плиту утепления укладывают на предыдущую, перекрывая стыки. Таким образом достигается максимальное сохранение тепла в здании.

Источник: https://postroivsesam.info/stati/tehnologiya-montazha-ventiliruemogo-fasada-keramogranita-fasady-iz-keramogranita

Вентилируемый фасад из плитки. Что такое керамогранитная плитка для фасада

Прежде чем выполнить облицовку фасада керамогранитом, следует ознакомиться с его особенностями, преимуществами и недостатками. Этот материал по внешнему виду нисколько не отличается от натурального гранита, в его основе только натуральное сырье, а цена гораздо ниже, чем у природного собрата.

Такая отделка для дома отличается долговечностью, прочностью, устойчивостью к истиранию, повреждениям и возникновению царапин. Керамогранит отлично подходит для облицовки фасада по той причине, что он хорошо противостоит различным повреждениям, в том числе, механическим и отлично справляется с негативным воздействием внешних факторов.

Отличие от других видов фасадной плитки

Керамогранит для вентилируемых фасадов часто сравнивается с классической керамической плиткой и натуральным камнем. Если проводить сравнение с натуральным аналогом, то первое, что необходимо выделить – выгодная стоимость. Но цена не отражается на характеристиках.

При сравнении с натуральным камнем керамогранит не уступает в вопросах прочности и надежности. В вопросе идентичности образцов керамогранит выигрывает у натурального камня, так как последний формируется в природных условиях, а значит, имеет разные оттенки, определенное количество прожилок и разную текстуру от образца к образцу. Все это удается контролировать при производстве керамогранита, а значит, фасад получается более эстетически привлекательным.

Отделка дома керамогранитом выигрывает у технологии, которая предусматривает использование обычной керамики. У первого варианта несравненная прочность, механическая стойкость и уровень водопоглощения, который не превышает 0,05%. У керамики этот показатель достигает 10%. Из этого следует выделить, что облицовка фасада керамогранитом более практична и долговечна, чем отделка дома керамической плиткой.

Преимущества и недостатки

Мало того, что керамогранит на фасаде смотрится очень привлекательно, он имеет множество дополнительных преимуществ. Во-первых, материал хорошо защищает стены от внешних негативных факторов и разрушения. Во-вторых, внутри помещений после такой отделки создается комфортный микроклимат благодаря утеплению внешних стен. В-третьих, дом обретает качество пожаростойкости. Фасад отлично отталкивает грязь, а уход за гладкой поверхностью не представляет сложностей.

У фасадной плитки из керамогранита, как и у любого другого отделочного материала, конечно же, есть свои недостатки. Они заключаются в значительной массе изделий, а также во внушительной стоимости материала, хоть цена и меньше, чем у натурального аналога. Но если взвесить все «за» и «против», можно сделать вывод о том, что на первый взгляд внушительный ценник оправдывается долговечностью материала и его привлекательным внешним видом.

Технические характеристики

Вентилируемые фасады из керамогранита обладают такими уникальными свойствами благодаря характеристикам материала. Изделия очень прочны, а также хорошо претерпевают многократные циклы замораживания и оттаивания. Их количество может достигать 200, при этом материал остается без повреждений. Изделия хорошо противостоят термоударам, их за цикл эксплуатации может быть около 20.

Плитка из керамогранита проявляет устойчивость к истиранию и характеризуется износостойкостью. Тепловое расширение материала незначительно и составляет 78х10-7 α. Фасадная облицовочная плитка может реализоваться в глянцевом или матовом вариантах. Изделия могут быть полированными или неполированными. Они устойчивы к воздействию кислот, а в процентном выражении это значение достигает 98 и больше.

Выбирая плитку, следует обратить внимание на устойчивость к загрязнениям. Она изменяется в зависимости от того, какая поверхность — полированная или неполированная. В первом случае материал противостоит загрязнениям с большей эффективностью.

Виды керамогранитной плитки

Керамогранитные плиты для фасада можно классифицировать по внешнему виду и назначению. Изделия могут быть:

• техническими;
• глазурованными;
• матовыми;
• полированными;
• сатиновыми.

Первые стоят дешевле и используются для облицовки зданий промышленного и технического назначения. Такая плитка имеет еще и более высокую прочность из-за внушительной толщины. Глазурованный фасадный керамогранит имеет специальное покрытие и внешне походит на керамическую плитку. Материал характеризуется износостойкостью и обладает повышенным блеском.

Фасадный облицовочный керамогранит может быть еще и матовым. По внешнему виду он почти не отличается от полированного. Но для создания первого используется специальная глазурь, которая в процессе эксплуатации не теряет натурального вида. Естественным цветом обладает полированная плита, которая на ощупь напоминает натуральный камень.
