Вентиль запорный фланцевый. Фланцевые присоединения

Вентиль запорный фланцевый. Фланцевые присоединения

Оснащение запорной арматуры стандартными фланцевыми присоединениями по ГОСТ 33259 значительно упрощает выполнение типовых монтажных операций. Фланцевые вентили надежно фиксируются на нужных участках технологических линий, типовых инженерных коммуникаций или протяженных магистральных трубопроводов. Применение соответствующих уплотнительных прокладок обеспечивает герметичное заполнение межфланцевого пространства, сохраняющееся при изменениях температурного режима и колебаниях давления рабочей среды. Достоинства фланцевых соединений:

• Высокая скорость монтажа;
• Минимальное гидравлическое сопротивление;
• Устойчивость к гидроударам;
• Возможность оперативного демонтажа;
• Применение для жидких и газообразных сред;
• Устойчивость к вибрационным воздействиям и механическим нагрузкам;
• Прочная фиксация запорной арматуры на трубопроводе;
• Стандартизация присоединений;
• Монтаж без применения сварочного оборудования;
• Возможность замены уплотнительных элементов.

Периодический осмотр фланцевых соединений помогает предотвратить нарушения герметичности за счет своевременной замены изношенных уплотнительных элементов. Применение стандартных гаек и болтов с шестигранными головками обеспечивает простой монтаж и сервисное обслуживание крепежных элементов. Перед монтажом запорной арматуры тщательно проверяются фланцевые поверхности вентилей и ответные фланцы трубопровода для выявления дефектов, ржавчины и загрязнений. Тщательная очистка поверхностей позитивно влияет на герметичность выполняемых соединений.

Обязательное требование при монтаже – соосность и параллельность соединяемых фланцев. Посредством затягивания диаметрально противоположных гаек исключается риск перекоса примыкающих фланцевых поверхностей. Периодическое обслуживание фланцевых соединений с подтяжкой крепежных болтов и заменой изношенных уплотнителей помешает поддерживать стабильную герметичность трубопроводных сетей, эксплуатируемых в изменяющихся условиях.

Вентиль запорный шаровый. Выбор и установка шарового вентиля

Вентиль шаровой устанавливается на водоснабжающих, газоснабжающих и отопительных трубопроводах. Устройство служит для полного или частичного перекрытия воды или газа в системе. Простота конструкции и надежность обуславливают широкое применение как на бытовых, так и на промышленных трубах. Как правильно подобрать вентиль и установить его, читайте далее.

Запорная арматура для трубопроводов различного назначения

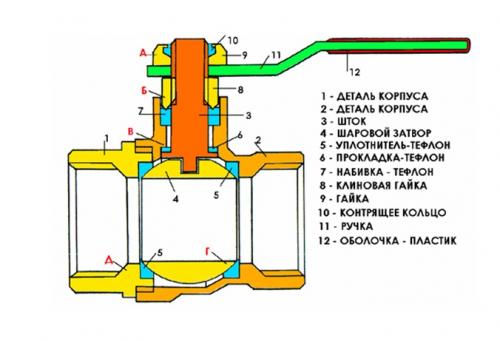

Устройство шарового вентиля

Запорный элемент шарового вентиля (4) приводится в движение рукояткой (11), которая может быть выполнена в виде маховика или рычага. Рукоять крепится к корпусу крана гайкой (9) и контрящим кольцом (10).

В закрытом положении шар-затвор плотно располагается в корпусе устройства. Дополнительную герметизацию придает прокладка (5), размещенная по периметру шара. Для фиксации затвора в одном положении используются шток, прикрепленный к корпусу вентиля резьбовым способом (3) и ходовая гайка (8).

Все элементы, соединяемые между собой, надежно герметизированы тефлоновыми прокладками (6,7).

Составляющие элементы конструкции вентиля

Критерии выбора шарового вентиля

Вентили шаровые труб выбираются в зависимости от следующих параметров:

• конструкции устройства;
• пропускной способности;
• материалу изготовления;
• способу крепления;
• фирмы производителя.

Виды вентилей в зависимости от конструкции

В зависимости от конструкции шаровой кран может быть:

• прямоточным. Основная отличительная особенность – небольшое гидравлическое сопротивление. В большинстве случаев устанавливается для регулировки поступления жидкости в системы отопления;

Устройство для регулировки потока жидкости

• проходным. Проходной вентиль для воды или газа устанавливается на ровный участок трубопровода и служит для полного перекрытия поступающего потока;

Устройство для пропуска жидкости в одном направлении

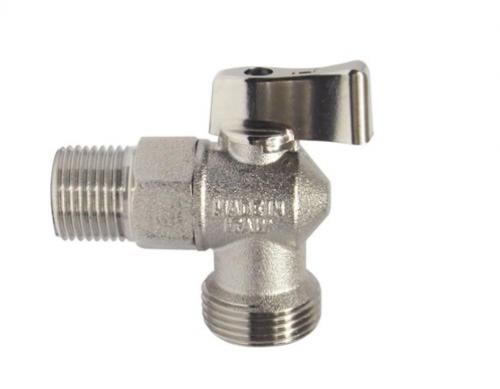

• угловым. Угловой вентиль монтируется на сгиб трубопровода. Предназначение устройства – перекрытие входящего потока;

Устройство для установки на сгибе трубопровода

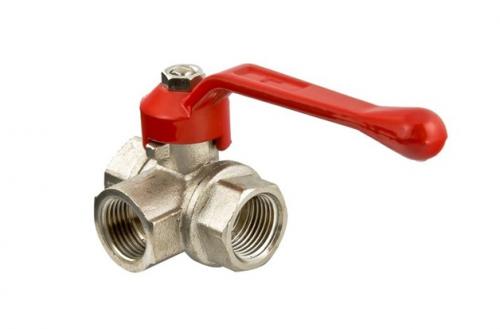

• смесительным или трехходовыми. Устанавливается на системы при необходимости смешивания двух потоков поступающей жидкости.

Устройство для смешивания потоков

Выбирать конструкцию шарового вентиля необходимо в зависимости от выполняемой функции и особенностей трубопровода.

Выбор пропускной способности

В зависимости от пропускной способности шаровые вентили подразделяются на:

• полнопроходные, способные пропускать 90% – 100% поступающей жидкости (газа);
• стандартные, которые пропускают 70% – 80% жидкости;
• неполнопроходные (40% – 50%). Устройства устанавливаются при необходимости сокращения поступающего потока.

Подбор материала

Вентили шаровые могут изготавливаться:

• из латуни. Прочный материал, выдерживающий большое давление и температуру, а также практически не подверженный отложению коррозии. Кроме этого латунные вентили отличаются небольшим весом и эстетичностью;

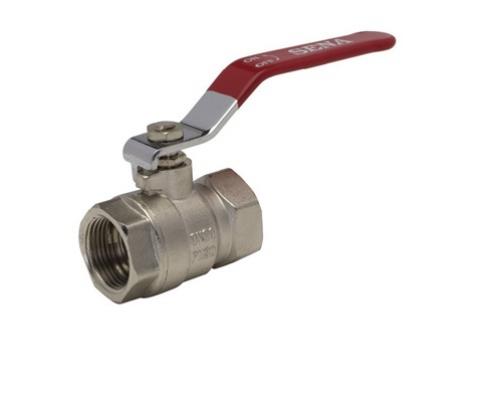

Латунный шаровой вентиль

• из бронзы. Материал также является прочным, но в отличие от латуни более дорогостоящим;

Бронзовый шаровой вентиль для трубопроводов

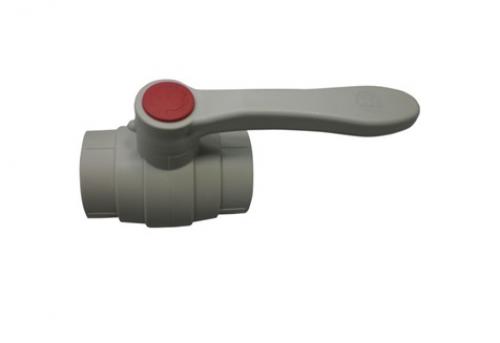

• из пластика. Устройства монтируются исключительно на пластиковые трубопроводы. Для остальных видов систем не подходят;

Вентиль для трубопроводов и пластика

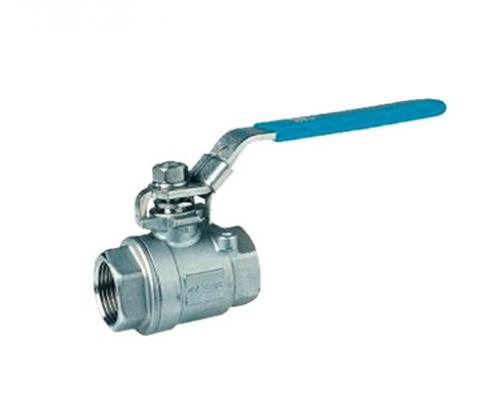

• из нержавеющей стали. Отличные характеристики устройства обуславливают его применение в промышленных трубопроводах.

Устройство из нержавеющей стали

Для стандартных домовых систем более всего подходят латунные вентили, которые можно установить на трубопровод, изготовленный из любого материала.

Выбор способа крепления

По способу крепления шаровые вентиля подразделяются на следующие виды:

• резьбовые (муфтовые). Муфтовый вентиль чаще всего применяется в частных трубопроводах небольшого диаметра (до 65 мм), причем как для газа, так и для воды или. Резьбовой кран отличается простотой монтажа. Для установки устройства, при условии что на трубах предварительно нарезана резьба, не требуется специального инструмента и навыков специалиста;

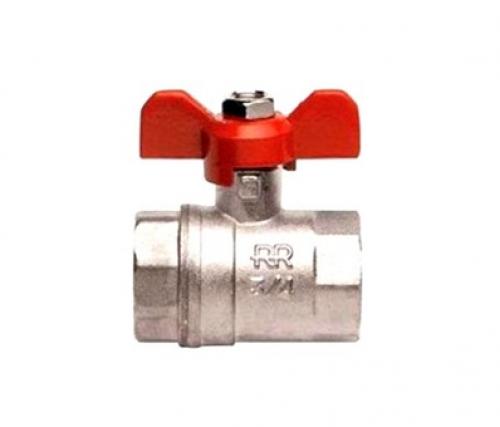

Устройство, закрепляющееся резьбовым методом

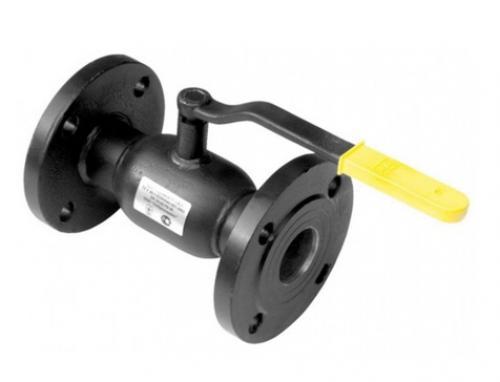

• фланцевые. Вентиль, устанавливаемый при помощи специальных элементов (фланцев), преимущественно используется для монтажа на промышленные трубопроводы, диаметром от 50 мм. Фланцевый вентиль является более герметичным и долговечным;

Устройство, закрепляющееся специальными элементами

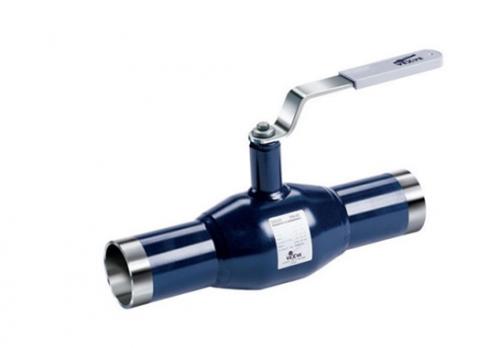

• приварные, устанавливаемые на металлические трубопроводы при помощи сварки. Крепление приварного вентиля является самым надежным, однако для монтажа устройства требуются определенные навыки. В большинстве случаев приварные вентили устанавливаются на промышленные газопроводы, где требуется высокая герметичность.

Вентиль 15с65нж технические характеристики. 15с65нж клапан запорный:

Клапаны запорные 15с65нж это стальные промышленные вентили которые предназначены для трубопроводных линий с давлением жидких неагрессивных сред, выполняющие только запорную функцию без регулировки потока. По конструкции и исполнению вентиль относится к классической запорной арматуре с фланцевым присоединением к трубопроводу. Простота конструкции и недорогостоящие качественные материалы исполнения, сделали клапан 15с65нж востребованным и массово применяемым оборудованием трубопроводных линий промышленных производств и в отрасли транспортировки и переработки углеводородов. Сталь практически не подвергается коррозии (максимум – 0.2 мм в год), а температура рабочей среды может находиться в диапазоне -40…+200 °C.

• Управление осуществляется вручную – рукояткой или маховиком, ход плавный и легкий.
• Производим конструкции разного подсоединительного диаметра  15…150мм.
• Вентиль оснащен сальниковым уплотнением, которое исключает утечку среды, как правило, устанавливают на объектах повышенной ответственности.
• При монтаже следует обращать внимание на стрелку на корпусе – она показывает направление движения рабочей среды.
• Не желательно использовать клапан в магистралях с быстрыми потоками.

Купить клапан (вентиль) запорный сальниковый 15с65нж Вы можете, набрав наш номер телефона или отправив заявку онлайн. Цена на 15с65нж – самая низкая в регионе, так как не включает посреднические наценки, которые присутствуют у других поставщиков.

15с65нж технические характеристики:

• Обозначение: 15с65нж
• Тип: клапан запорный сальниковый
• Материал корпуса: Сталь 20, 25Л
• Рабочая среда: вода, пар, нефтепродукты, агрессивные и технические жидкости нейтральные по своему воздействию к материалам корпуса и уплотнительных колец
• Условный диаметр: Ду10, Ду15, Ду20, Ду25, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200 мм
• Условное давление: Ру 1,6 МПа (16 кгс/см2)
• Герметичность в затворе: А, В, С по ГОСТ 9544-2005 (по заказу потребителя)
• По умолчанию класс герметичности — С.
• Вентили 15с65нж запорные, предназначенные для газообразных, взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом
• При заказе необходимо делать пометку: газ. На газ поставляются вентили 15с65нж Ду40-100 мм.
• Температура рабочей среды: от -40 до 200 °С
• Рабочее положение на трубопроводе: любое
• Направление среды: под золотник
• Уплотнительные поверхности корпуса и золотника выполнены из нержавеющей стали
• Присоединение к трубопроводу: фланцевое по ГОСТ 54432-2011, муфтовое по ГОСТ 6527-68, с концами под приварку по ГОСТ 3326-1986
• Климатическое исполнение: У, ХЛ, УХЛ по ГОСТ 15150-69

Клапан запорный 15с65нж перед продажей и поступлением на складское хранение проходит выходной контроль на герметичность и работоспособность. Высокое качество клапана обеспечивается точным соблюдением технологий производства. Документальное подтверждение качества — паспорт 15с65нж и сертификат клапана запорного.

Вентиль запорный чертеж. Устройство и функции вентилей

Схема устройства шиберной задвижки: 1-шибер, 2-пластина направляющая, 3-седло, 4-корпус, 5-кольцо, 6-шток, 7-пакет уплотнений, 8-маховик, 9-указатель, 10-корпус подшипников, 11-крышка, 12-масленка, 13-кольцо.

Вентиль представляет собой клапан, затвор которого перемещается при помощи резьбовой пары. Конструкции изготавливаются в резьбовом (муфтовом) исполнении и для соединения с фланцами труб.

В зависимости от взаимного расположения выходного и входного присоединительных патрубков разделяют угловые и проходные клапаны. К категории проходных относятся конструкции, у которых оси выходного и входного присоединительных патрубков параллельны или совпадают. Угловой клапан, в свою очередь, оснащается взаимно перпендикулярными осями.

В зависимости от назначения их подразделяют на запорные, предохранительные, регулирующие, отсечные, перепускные, дыхательные, обратные.

Клапан может быть односедельным и двухседельным. Односедельные клапаны, в свою очередь, по форме затвора делятся на игольчатые и тарельчатые. Клапан, имеющий ручное управление, в котором затвор перемещается с помощью резьбовой пары, часто называют вентилем. Различают регулирующие и запорные вентили. Предназначение запорных клапанов — полное перекрытие потока среды, для этого они снабжены запорным органом.

Мембранные вентили — конструкции арматуры, в которых перекрытие потока среды выполняется с использованием упруго деформируемой мембраны (пластмасса, резина). Данные системы изготовлены из чугуна с внутренним покрытием из коррозионностойких материалов (резины, пластмассы, эмали).

Шланговый клапан — конструкция арматуры, в которой перекрытие потока среды реализуется благодаря пережиму резинового шланга, находящегося внутри клапана. Применяются клапаны как с односторонним, так и с двусторонним пережимом шланга.

Схема стальная задвижки с выдвижным шпинделем.

Дыхательный клапан предназначен для выпуска накопившегося воздуха или паров и предотвращения образования вакуума в резервуарах в процессе «большого» и «малого» дыхания. Понятие «большое» дыхание возникает при расходе и поступлении жидкости, «малое» вызывается температурными колебаниями.

Благодаря обратным клапанам удается предотвратить образование обратного потока среды. В обратных клапанах запорный орган открывается прямым потоком среды и закрывается обратным потоком. Подъемная обратная конструкция клапана имеют затвор, который совершает возвратно-поступательное движение. Конструкции, комплектующиеся сеткой, устанавливают в начале всасывающего трубопровода. поворотный обратный клапан оснащен затвором, поворачивающимся вокруг горизонтальной оси, которая располагается выше центра седла клапана.

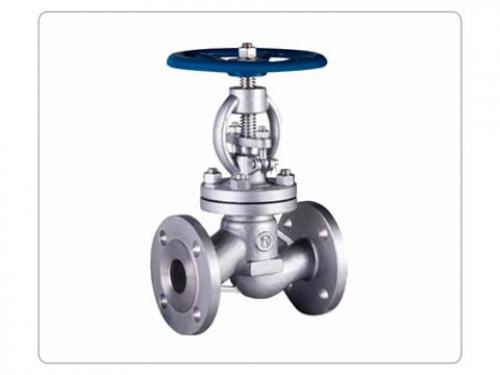

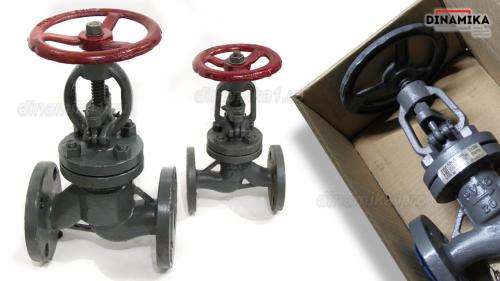

Клапан запорный фланцевый 15с65нж. Клапан 15с65нж вентиль запорный фланцевый в Казани

Клапаны 15с65нж стальные промышленные вентили предназначены для трубопроводных линий с давлением жидких неагрессивных сред не выше 16 кг/см², выполняющие только запорную функцию без регулировки потока. По конструкции и исполнению вентиль относится к классической запорной арматуре с бугельным узлом сальника и корпусными деталями с фланцевым присоединением к трубопроводу. Вентиль из углеродистой литьевой стали входит в наиболее доступную ценовую категорию запорной арматуры среднего диаметра. Простота конструкции и недорогостоящие качественные материалы исполнения, сделали клапан 15с65нж востребованным и массово применяемым оборудованием трубопроводных линий промышленных производств, коммунального и аграрных хозяйств, отрасли транспортировки и переработки углеводородов.

Прежде всего вентили 15с65нж это проходнаяс высоким гидравлическим сопротивлением в конструкции которой затвор «тарелка» перекрывает среду двигаясь параллельно потоку, в отличии вертикального перпендикулярного перекрытия заслонкой у задвижек клиновых. При этом они по цене дешевле задвижек клиновых и стабильнее в обеспечении герметичности, но ограничены по максимальному диаметру условного прохода, в нашем предложении до 200 мм. Это обусловлено тем, что чем выше диаметр сечения в затворе вентиля, тем сложнее добиться в изготовлении высокого класса герметичности. У представленныхкласс герметичности «А» стандартно по ГОСТ 9544-2015, к поставке на выбор есть также исполнения с пропуском сред по классу «В», «С», «D», «Е», «F», «G» по индивидуальному согласованию поставки.

Общепромышленное обозначение в классификаторе трубопроводной арматуры на примере промышленного фланцевого вентиля 15с65нж Ду50 Ру16, где обозначения:

• «15» - условное обозначение арматуры относящее устройство к категории клапаны запорные.
• «С» - материал исполнения корпусных деталей, в данном случае литая сталь.
• «65» - модель запорного вентиля условное номенклатурное обозначение конструкции;
• «НЖ» - материал запирающего механизма золотника («тарелки») и посадочного седла, либо уплотнительных поверхностей - наплавок;
• «Ду50» - условный проход 50 мм;
• «Ру16» - условное давление сред 16 кг/см²

В таблице представлена номенклатура литых запорных клапанов фланцевых на давление сред до 1,6МПа.

Клапан 15с65нж Ду15	16	Ручное (маховик)	Фланцевое исп.1 (B), комплектуем КОФ по ГОСТ Р 54432-2011	По запросу
Клапан 15с65нж Ду20
Клапан 15с65нж Ду25
Клапан 15с65нж Ду32
Клапан 15с65нж Ду40
Клапан 15с65нж Ду50
Клапан 15с65нж Ду65
Клапан 15с65нж Ду80
Клапан 15с65нж Ду100
Клапан 15с65нж Ду125
Клапан 15с65нж Ду150
Клапан 15с65нж Ду200

Цены на клапан 15с65нж с доставкой в г.Казань

Цена 15с65нж клапанов обсуждается индивидуально и формируется при обсуждении поставки, доставки и комплектации фланцевого вентиля КОФ и метизами. Вся продукция прошла проверку на стендах гидравлических испытаний с подтверждением класса герметичности, соответствует техническим регламентам Таможенного Союза. Звоните нам бесплатно по РФ - телефон +7 800 700 1693, отправляйте заявку наи покупайте стальные вентили 15с65нж.

15с65нж характеристики

Клапаны 15с65нж вентили фланцевые соответствуют требованиям ГОСТ 5761-2005 и характеристиками ограниченны по применению толщиной и сплавом стали, из которого изготовлены детали конструкции.

Отличительные технические характеристики 15с65нж определяющие особенности применения:

• рабочее давление не выше 1,6 МПа,
• применение в умеренном климате,
• эксплуатация с неагрессивными средами.

Вентиль запорный высокого давления. Запорные вентили высокого давления

Относятся к такой разновидности арматуры, где потоки сред перекрываются посредством возвратно-поступательного смещения запорного элемента вдоль центра оси относительно поверхности корпуса. В виде подвижного элемента используется шпиндель; он вворачивается в резьбу гайки, которая закреплена неподвижно; располагается в бугеле либо в крышке. Ходовая резьба (может быть выносной или погружной), обладающая самоторможением, способна оставить запорный элемент в промежуточном положении. При этом существующее давление потока рабочих сред не оказывает какого-либо влияния на запорное устройство.

Подробнее о затворе поворотном
Давление газа в газопроводе дома – читайте здесь .

Конструктивно корпус вентиля бывает:

Герметизация места соединения крышки и вращающегося шпинделя может быть сальникового либо сильфонного типа.

1. Прямоточным: используется, когда снижение потока на выходе недопустимо.
2. Смесительным: служит для перемешивания двух сред (чтобы поддержать заданную температуру).
3. Ходовым (проходным): весьма распространенная разновидность. Монтируется на участках трубопроводной системы прямолинейного типа. Главный минус: имеет зону застоя жидкости.
4. Угловым: служит для соединения перпендикулярных частей трубопровода.

Герметизация места соединения крышки и вращающегося шпинделя может быть сальникового либо сильфонного типа. Условно арматура с диафрагменным (мембранным) запорным элементом также считается вентильной. К недостаткам запорных клапанов относят:

• высокий уровень сопротивления гидравлического плана;
• невозможность применения при пропуске вязких, предельно загрязненных жидких (особенно агрессивных) сред;
• односторонне направленная работа клапана.

Однако постоянно проводимая модернизация существующих устройств данного типа позволила значительно снизить влияние недостатков на качество работы, а также поднять на новый уровень достоинства этого типа клапанов:

• неизменность эксплуатационных характеристик при значительных перепадах давления;
• небольшой ход запирающего органа, нужный для обеспечения полного перекрытия;
• возможность монтажа на трубу в удобном для обслуживания положении;
• малый вес, габариты.

Вентиль запорный муфтовый. Устройство и классификация запорных муфтовых вентилей

Запорный муфтовый вентиль представляет собой одну из разновидностей устройств для перекрытия потока жидкости в трубах. Однако этим его функционал не ограничивается, поскольку технически устройство может регулировать движение рабочей среды за счёт изменения скорости течения и пропускной способности трубы, благодаря чему вентили считаются наиболее востребованными в монтаже трубопроводов различного назначения не только в быту, но и во многих отраслях промышленного производства.

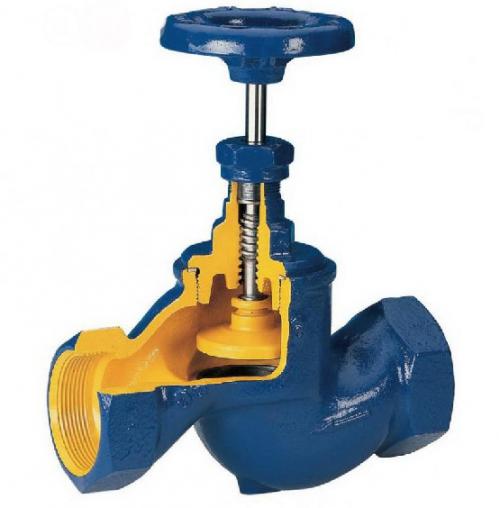

Особенности конструкции

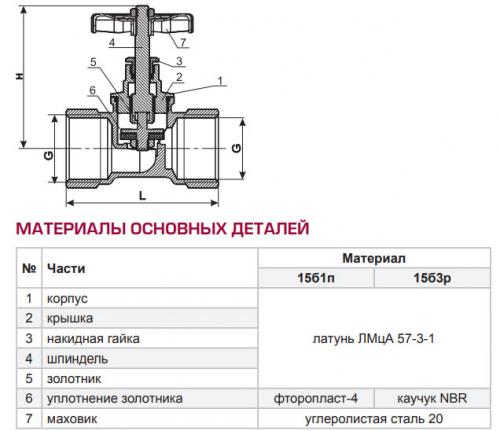

Изделие выполнено в виде тройника с патрубком и двумя концами для транспортировки жидкости. В конструкции также может быть отверстие с клапаном для сливания и обязательно запорный клапан (золотник) для полного или частичного перекрытия потока.

Шпиндель — ещё один значимый элемент находится в седле корпуса, с его помощью управляется запорное устройство.

Принцип управления в том, что шпиндель, проходя через отверстие в корпусе приводит в движение золотник, который, опускаясь, перекрывает поток.

Запорный муфтовый вентиль монтируется с помощью резьбового соединения, поэтому торцы изделия всегда оформлены под резьбу внешнюю или внутреннюю и укомплектованы муфтой — соединительной деталью с резьбой.

Преимущества и недостатки

Запорные вентили отличаются способностью работать в условиях с повышенными термическими нагрузками и в условиях с высоким давлением, спокойно выдерживая его перепады.

Они легко монтируются и могут устанавливаться в любом месте трубопровода и в любом положении. Легки в обслуживании, к тому же служат долго, занимают мало места и сравнительно немного весят.

К недостаткам вентилей можно отнести высокий коэффициент гидравлического сопротивления, и, как следствие, большие энергозатраты при использовании.

Кроме того, вентили плохо справляются с транспортировкой вязкой рабочей среды из-за возможного застоя в местах перекрытия потока.

Виды вентилей с муфтовым соединением

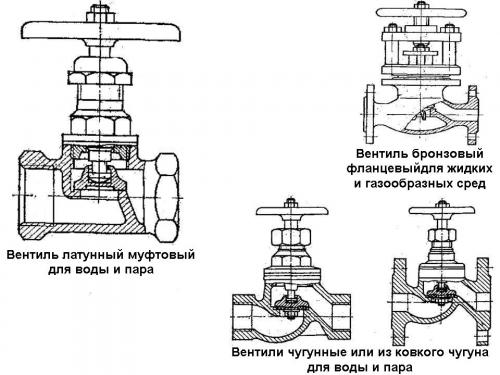

В качестве материала для изготовления муфтового устройства применяется латунь, чугун или сталь:

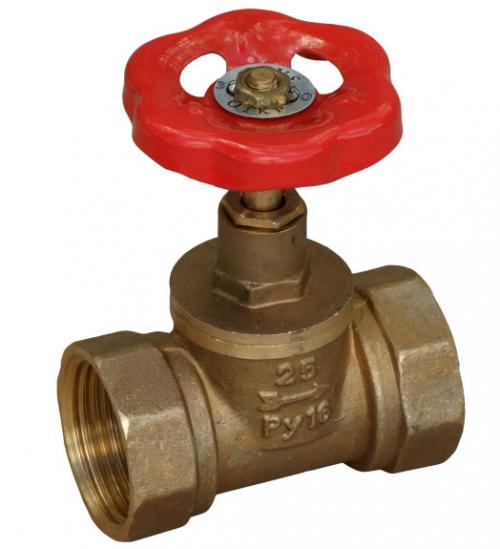

• Латунные изделия используются преимущественно в быту для обустройства водопроводных систем. Изделие устойчиво к коррозии, т.к сплав меди с добавлением цинка обладает антикоррозийными свойствами.
• Чугунные вентили хорошо работают в условиях с повышенными термическими нагрузками. Применяются для перекрытия движения жидкости и пара, когда к трубопроводам применяются наиболее высокие требования по герметичности и устойчивости к деформации. Чугунная запорная арматура стоит недорого и служит очень долго.
• Стальные объединяют в себе свойства латуни и чугуна, т.е и термоустойчивы и не подвергаются коррозии. По материалу изготовления разделяются на вентили из нержавейки и изделия из жаростойкой стали. Первые отличаются повышенной стойкостью к коррозии, вторые к высоким температурам.

Технические характеристики различных видов

Каждый вид запорных муфтовых узлов отличает определённые условия, на которые они рассчитаны:

Технические характеристики	Латунные	Чугунные	Стальные
диаметр	от 15 до 50 мм
предельный уровень давления	16 мПа
предельная t рабочей среды	225 градусов	425 градусов
t атмосферы	от — 40 градусов до + 40 градусов	от — 40 до +45 градусов
срок службы	50

Классификация

Классификация запорных вентилей выстраивается в зависимости от формы корпуса детали, которые влияют на взаимодействие основных элементов конструкции.

Золотник, перекрывая поток, движется либо под углом, либо перпендикулярно или с небольшим наклоном по отношению движения рабочей среды.

Следовательно, по типу конструкции различают:

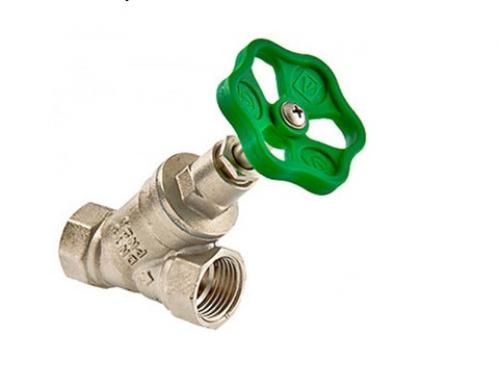

• Угловые вентили, которые устанавливается на сгибах и поворотах трубопровода и представляет собой угловое соединение. Главное преимущество такого вентиля — более низкое гидравлическое сопротивление по сравнению с другими видами узлов.
• Проходной вентиль — наиболее универсальное изделие, применяется в любой части и вертикальных, и горизонтальных магистралей.
• Прямоточный клапан — корпус которого вытянут в длину и не имеет застойных зон, ось шпинделя располагается под небольшим наклоном к оси потока, поэтому движение рабочей среды происходит почти прямолинейно. Недостатки устройства — габариты и вес, за счёт снижения гидравлического сопротивления увеличивается длина детали, и она становится более тяжёлой.

Различается по типу герметизации вентилей на сальниковые или сильфонные.

• Сальниковые вентили — простое универсальное устройство, которое перекрывает поток жидкости или газа за счёт заполнения сальниковой камеры, расположенной в той части устройства, где через него проходит шпиндель, специальным наполнителем. В качестве наполнителя используются различные материалы в зависимости от того, для какого типа трубопровода предназначено изделие.
• Сильфонные вентили — более сложная конструкция, которая обладает большей надёжностью: роль запорного устройства выполняет сильфонный узел в виде гофрированной трубки, соединённый с одной стороны с золотником, с другой с деталями корпуса. Такие вентили используют в трубопроводах, где утечка рабочей среды имеет особую опасность.
