Запорная арматура
Среди всех задвижек особое место занимает вентиль запорный чугунный фланцевый. Кроме фланца, запорные чугунные клапаны могут быть подсоединены к линии с помощью резьбы (муфты). Другое название устройств – запорные муфтовые вентили.
Достаточно популярными являются изделия польской компании по производству запорной арматуры Zetkama: например, резьбовой вентиль v201 и фланцевый кран v215.
Этими, а также другими подобными изделиями комплектуются водо- и теплоснабжающие системы, в которых следует регулировать подачу холодной, горячей воды , пара, а также других неагрессивных или нейтральных сред.
Запорные фланцевые вентили zetkama v215 (zetkama 215a) применяются для регулирования транспортировки воды, пара, сжатого воздуха. Их используют в установках с высокой степенью герметичности закрытия потока рабочей среды в диапазоне температур от -10°C до +300°С с номинальным давлением 1,6 МПа. Конструкцией предвидено наличие выдвижного штока.
Задвижки отличаются:
- высоким уровнем герметичности закрытия;
- компактностью конструкции;
- надежностью в работе;
- безопасностью для окружающей среды.
Кроме того, клапаны zetkama модели 215 не требуют постоянного ухода.
К достаточно качественной арматуре относится запорные чугунные фланцевые клапаны ду50, ду 100мм ру 1.6 мпа тип 215 адл Продакшн (Россия), а также краны типа вн 300 080 ду 80 ру 1.6 МПа т 200. Последний вариант используется для работы с водой, воздухом, этиленгликолем (не больше 40%), а также другими неагрессивными веществами. Запрещается эксплуатировать задвижку, если температура этиленгликоля выше 60°C.
В системах водо- и теплоснабжения современных административных и офисных зданий используется запорный чугунный кран spirax sarco dn 80 с фланцевым креплением.
Запорный вентиль из чугуна 15кч19п присоединяется к системе также с помощью фланца. Применяется в трубопроводах , с помощью которых можно переправлять пар, воду, другие не агрессивные вещества к корпусу, деталям заслонки.
Фланцевый клапан запорного типа 15кч19п d40 вода пар успешно используют для регулировки потоков в бытовых, а также промышленных системах. Рабочая среда не должна быть выше 225°С при номинальном давлении 1,6 МПа. Относится к классу герметичности «d» по ГОСТ 9544-93 .
Цена на запорные краны с фланцевым креплением определяется разновидностью, размерами, другими параметрами.
Клапан запорный проходной. Устройство и функции вентилей
Схема устройства шиберной задвижки: 1-шибер, 2-пластина направляющая, 3-седло, 4-корпус, 5-кольцо, 6-шток, 7-пакет уплотнений, 8-маховик, 9-указатель, 10-корпус подшипников, 11-крышка, 12-масленка, 13-кольцо.
Вентиль представляет собой клапан, затвор которого перемещается при помощи резьбовой пары. Конструкции изготавливаются в резьбовом (муфтовом) исполнении и для соединения с фланцами труб.
В зависимости от взаимного расположения выходного и входного присоединительных патрубков разделяют угловые и проходные клапаны. К категории проходных относятся конструкции, у которых оси выходного и входного присоединительных патрубков параллельны или совпадают. Угловой клапан, в свою очередь, оснащается взаимно перпендикулярными осями.
В зависимости от назначения их подразделяют на запорные, предохранительные, регулирующие, отсечные, перепускные, дыхательные, обратные.
Клапан может быть односедельным и двухседельным. Односедельные клапаны, в свою очередь, по форме затвора делятся на игольчатые и тарельчатые. Клапан, имеющий ручное управление, в котором затвор перемещается с помощью резьбовой пары, часто называют вентилем. Различают регулирующие и запорные вентили. Предназначение запорных клапанов — полное перекрытие потока среды, для этого они снабжены запорным органом.
Мембранные вентили — конструкции арматуры, в которых перекрытие потока среды выполняется с использованием упруго деформируемой мембраны (пластмасса, резина). Данные системы изготовлены из чугуна с внутренним покрытием из коррозионностойких материалов (резины, пластмассы, эмали).
Шланговый клапан — конструкция арматуры, в которой перекрытие потока среды реализуется благодаря пережиму резинового шланга, находящегося внутри клапана. Применяются клапаны как с односторонним, так и с двусторонним пережимом шланга.
Схема стальная задвижки с выдвижным шпинделем.
Дыхательный клапан предназначен для выпуска накопившегося воздуха или паров и предотвращения образования вакуума в резервуарах в процессе «большого» и «малого» дыхания. Понятие «большое» дыхание возникает при расходе и поступлении жидкости, «малое» вызывается температурными колебаниями.
Благодаря обратным клапанам удается предотвратить образование обратного потока среды. В обратных клапанах запорный орган открывается прямым потоком среды и закрывается обратным потоком. Подъемная обратная конструкция клапана имеют затвор, который совершает возвратно-поступательное движение. Конструкции, комплектующиеся сеткой, устанавливают в начале всасывающего трубопровода. поворотный обратный клапан оснащен затвором, поворачивающимся вокруг горизонтальной оси, которая располагается выше центра седла клапана.

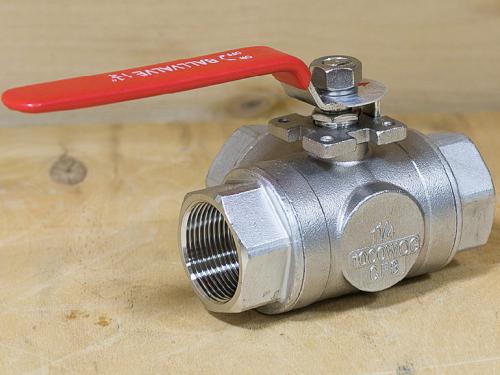

Кран шаровый фланцевый. Устройство и область применения шаровых фланцевых кранов
Шаровой кран — устройство для перекрытия и открытия потока рабочей среды на трубопроводах. Применяется для монтажа трубных систем довольно давно, но только появлением новых материалов обязано новой волне популярности. Одна из разновидностей устройства — шаровой фланцевый кран, который отличается от других подобных деталей способом крепления. Главная особенность устройства — способность работать в особо загрязненной, илистой среде.
Назначение шаровых кранов
Устройство предназначено для пропускания либо полного перекрытия жидкости путем поворота ручки — рычага на 900 по часовой стрелке (положение «Закрыто») или против нее (положение «Открыто»).
Обратите внимание! Регулировка потока хотя и возможна, но частичное открытие механизма приводит к быстрому разрушению запорного устройства, кроме того приоткрытое отверстие создает точки застоя, где будут скапливаться отложения, что в конечном итоге нарушает герметичность конструкции.
Конструкция запорных шаровых устройств
Простая конструкция надежна и долговечна, она выполняется из различных материалов: стали, чугуна, цветмета, а также из разновидностей пластика. Стальные детали изготавливаются из нержавеющей и молибденистой жаропрочной стали, для герметичности используют уплотнители.
Конструкция шарового крана состоит из корпуса, запорного устройства, штока и рукоятки. Особенность конструкции — запорный механизм представляет собой шар с отверстием, соответствующим сечению трубы, который закрепляется в специальных седлах.
Поворот шара устанавливает отверстие либо в долевое положение, либо в поперечное, обеспечивая проток или перекрывая его.
Кран шарового типа — полнопроходное устройство, где нет места для накопления отходов, и, следовательно, изменения показателей давления, поэтому его можно использовать в системах различного типа: канализационных, водопроводных, теплопроводных, газовых и т.д.
Устройство легко монтируется, имеет подходящие размеры, которые соответствуют размерам труб, поворотный механизм не требует приложения особых усилий.
Это надежная недорогая деталь, которая, может выполняться в различных модификациях.
Разновидности шаровых устройств по способу крепления
Корпус может быть оснащен резьбой, с помощью которой участки трубопровода крепятся между собой, а также специальными приспособлениями для соединения — муфтой или фланцами.
Каждый вид конструкции предполагает определенный способ крепления: резьбовое соединение, муфтовое или фланцевое, что позволяет монтировать устройство на любую магистраль.
Шаровые устройства подразделяют в зависимости от способа крепления на несколько видов:
- Муфтовые краны имеют резьбу с одной или обеих сторон, чаще всего применяется для монтажа водопроводных систем. Запорный механизм при этом может приводится в действие либо, либо с помощью автоматического устройства.
- Штуцерные краны похожи на муфтовые устройства с той лишь разницей, что резьба на этих деталях внешняя, а крепление осуществляется с помощью накидной гайки. Применяются для транспортировки нефти, а также для подачи жидкостей в химической и пищевой отрасли.
- Сварные — устройства, которые создают неразъемные соединения в любых типах трубопроводов.
- Фланцевые — крепятся с помощью специальных пластин. Применяются для монтажа газопроводов, нефтепроводов и в магистралях, транспортирующих различные химические вещества.

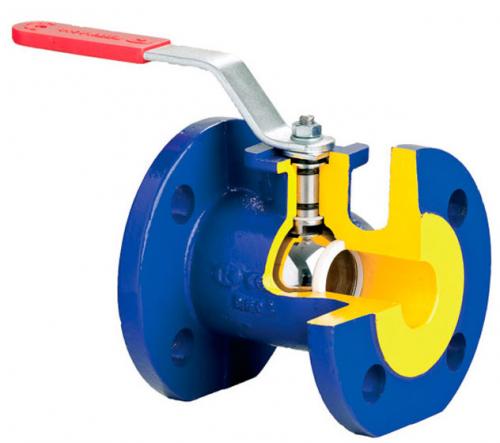

Устройство фланцевых шаровых кранов
Фланцевое соединение — монтаж труб с помощью специальных соединительных пластин — фланцев, которые наварены на концах труб. Фланцы стягивают гайками и болтами или гайками и шпильками.
Фланец — это пластина в виде кольца, прямоугольника или квадрата с одним или несколькими отверстиями, в которые и вставляются болты.
Применение фланцевых кранов
Такой способ крепления позволяет использовать краны в среде вязкой, сильно загрязненной, а также шламовой (с илистым остатком).
Краны фланцевые предполагают частичную сборку-разборку, кроме того, они незаменимы в помещениях, где запрещено проведение сварочных работ.
Такие устройства могут монтироваться и демонтироваться неоднократно.
Монтаж устройств из нержавеющей стали предполагает использование ответных плоских или воротниковых нержавеющих фланцев.
Часто фланцы служат не только для соединения труб между собой, но и для подключения трубы к различным устройствам: теплообменникам или емкостям.
Обратите внимание! По давлению такие детали обладают цикловой прочностью в 100000 циклов.
