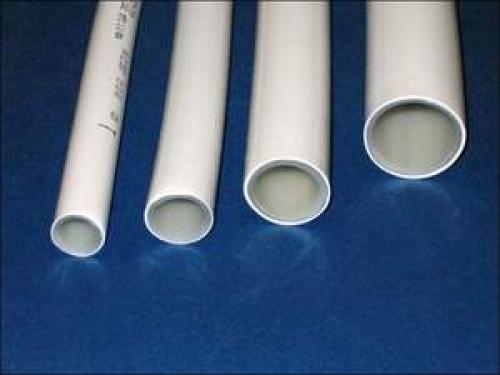

Большинство производителей для обозначения диаметра используют дюймы, а не миллиметры.

Чтобы избежать избыточного давления внутри системы водопровода, нужно обращать внимание на соответствие внутреннего диаметра трубы. Таблица соответствия толщины стенок, и соотношения дюйма к миллиметрам:

Диаметр наружной резьбы (мм)	Диаметр наружной резьбы (в дюймах)	Диаметр условного прохода (мм)	Толщина стенки (мм)	Вес 1 погодного метра, грамм	Объем жидкости в 1 погонном метре, литры
16	1/2	12	2	120	0,12
20	3/4	16	2	170	0,2
26	1	20	3	300	0,32
32	1 1/4	26	3	370	0,53
40	1 1/2	32	3.9	430	0,86
50	2	40	4	520	1.32

МПТ продается бухтами, от 20 до 200 метров в пачке. Для отопительных и водопроводных сетей используется диаметры до 40 мм. Для канализации, и промышленных объектов может применятся труба большей пропускной способности (40-63мм).

Область применения, (значения в миллиметрах):

• 16 — чаще всего используется для подводки к кранам (например кухонным) или счетчикам;
• 20 — применяется при монтаже теплого пола или стояков в квартирах и частных домах;
• 26 и 32 — применяют при прокладке сложных отопительных и водопроводных сетей, а также для систем вентиляции и водоподготовки (обычно с невысоким давлением);
• 40 и 50 — благодаря эксплуатационным характеристикам, металлопластиковый трубопровод применяют на промышленных объектах. В них можно транспортировать опасные жидкие вещества, газ и воздух под высоким давлением;
• 63 — очень редко используется, но можно встретить на рынке и такой размер.

Диаметры от 32 до 50 так же используется при монтаже канализации, но значительно реже, из-за высокой себестоимости. Для канализации лучше использовать ПВХ.

Критерии выбора

Стандартная металлопластиковая труба имеет 5 слоев, и толщина армирующего слоя должна составлять 0,3-0,6 мм. Так же не мало важным фактором при выборе металлопластика является способ стыковки армированного слоя. Металл может соединятся лазером (бесшовный) или внахлест (шовные). Выбирая трубы из композитного материала, на ней не должно быть механических повреждений и расслоения.

Кроме внутреннего диаметра, нужно определить соответствие стандартам внешнего диаметра, который может варьироваться от 1,6 до 6,3 см. И толщина стенки, находящаяся в пределах от 2 до 4 мм.

Основываясь на таблице и критериям выбора, вы сможете правильно подобрать размер.

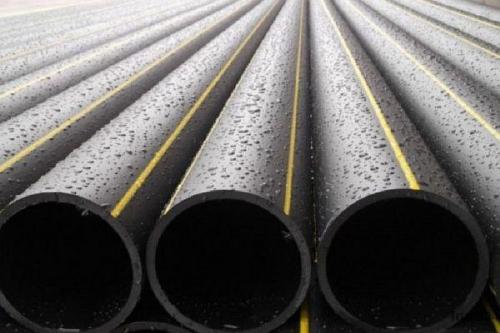

Пластиковые трубы для водопровода и комплектующие. Водопроводные магистрали из ПВХ

Для изготовления берется поливинилхлорид, способ изготовления – экструдирование. Пластиковая труба из ПВХ обладает следующими характеристиками:

1. длительность срока эксплуатации – до 50 лет;
2. плотность – 1,41 г/м³;
3. способность к горению – негорюч;
4. удлинение при нагревании – не более 5%;
5. величина относительного удлинения на разрыв – не более 0,2%.

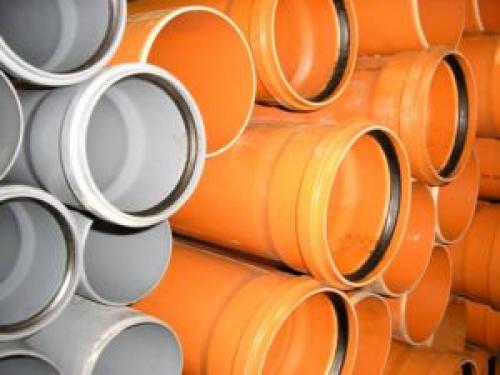

Пластиковые трубы для воды из ПВХ в напорном исполнении оснащаются раструбом на одном конце для упрощения монтажа. В нем устанавливается резиновое уплотнительное кольцо. При сборке не используются дополнительные приспособления или оборудование, что предоставляет возможность монтажа водопровода своими руками.

Пластиковый материал не подвергается гниению или коррозии, поэтому подаваемая по такой системе вода безопасна для использования. Контактирующая с жидкостью поверхность гладкая и всегда остается чистой, поскольку не осаждает на себе каких либо веществ как органического, так и неорганического происхождения, что значительно повышает предельный срок эксплуатации.

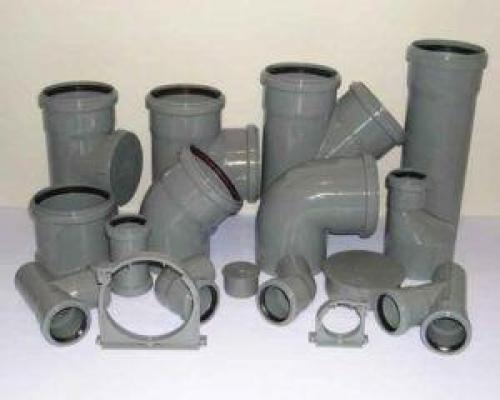

Их свойства отвечают всем требованиям санитарных норм для транспортировки питьевой воды. При этом оснащенность доборными элементами самого разнообразного назначения позволяет создавать пластиковые трубопроводные сети любой степени сложности.

Трубы из поливинилхлорида устойчивы к воздействию жесткого ультрафиолетового излучения, что позволяет устраивать открытые участки наружных сетей без дополнительной изоляции.

К недостаткам можно отнести низкую термостойкость, что позволяет их использование при температуре не более 65 градусов. Что не позволяет их использовать в сетях с горячей жидкостью. В то же время при эксплуатации при отрицательных температурах до -10 градусов водопровод необходимо тщательно утеплять.

Маркировка и свойства ПВХ

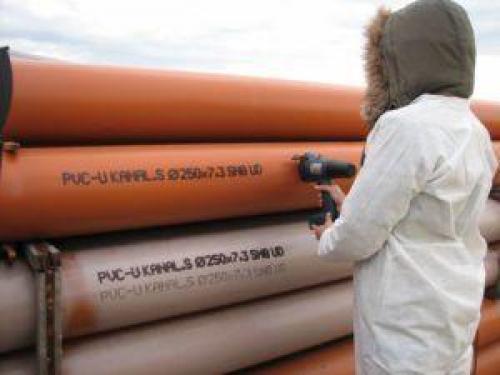

На наружную поверхность наносится маркировка, несущая в себе следующую информацию:

• Тип материала ПВХ.
• Разновидность раструбного соединения.
• Размер по наружному Ø и толщине стенки.
• Предназначение к применению.
• Нормативная документация (ГОСТ или ТУ).
• Наименование производителя и его логотип.

Кроме того, имеет значение цветовое исполнение:

• Серые или гофрированные черные трубы используются для прокладки внутренних сетей в безнапорном или напорном виде.
• Желтого или оранжевого цветов применяются для сетей наружного водопровода или канализации.
• Белые или синие цвета трубы из ПВХ указывают на приоритет использования для обсадки водозаборных скважин.

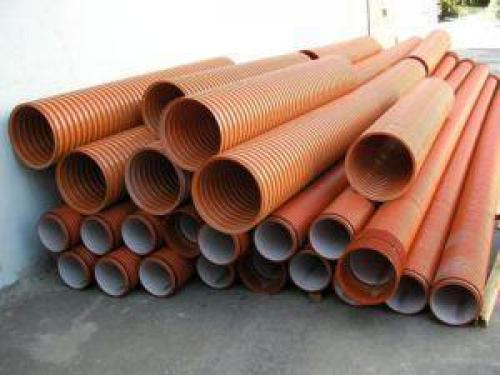

• Гофрированные трубы имеют внутреннюю поверхность светло-серого ил белого цвета. Основная область их применения – магистрали глубокого заложения, поскольку эти пластиковые изделия характеризуются повышенной прочностью в радиальном направлении.

Показатели прочности труб ПВХ

По показателям прочностных характеристик трубы из поливинилхлорида подразделяются на три категории:

1. легкая серия, обозначаемая как «L»;
2. средняя серия – «N»;
3. тяжелая – «S».

Принадлежность к обозначенному выше разряду предписывает возможность использования для магистралей с различной глубиной заложения.

Спиралевидные армированные трубы из ПВХ производятся нанесением оснеовы на спиралевидный каркас. Такая конструкция позволяет использовать их на участках трубопроводов при наличии вибрационных нагрузок, например в сети, примыкающей к насосу, где она играет роль амортизатора.

Производство регламентируется ГОСТом 51613-2000, а размерный ряд оговорен в ГОСТе 18599-2001.

Размеры пластиковых труб оговариваются ГОСТом 28117-89 и представляет собой линейку Ø (диам.) в диапазоне от 5 до 630 мм со стенками от 1 до 83 миллиметров. Кроме использования в водопроводных системах, их применяют для прокладки электросетей, транспортировки агрессивных сред, а также как конструкционное основание для изготовления различных изделий.

Мы хотим заострить внимание на том, что пластиковая труба из ПВХ не подходит для горячего водоснабжения, ее можно брать только для холодной жидкости и при эксплуатации при температуры ниже 10 градусов ее необходимо утеплять.

Источник: https://postroivsesam.info/novosti/instrument-dlya-soedineniya-plastikovyh-trub-dlya-vodoprovoda-harakteristika-polimernyh-trub

Какие трубы лучше для водопровода металлопластик или полипропилен. Полипропилен и металлопластик. Плюсы, минусы и правила выбора.

Два самых популярных вида полимерных трубопроводов для внутреннего водоснабжения и отопления - и. Давайте рассмотрим их отличия, преимущества и недостатки.

И те и другие трубы могут выполнять 4 основных функции:

1. ХВС (холодное водоснабжение)

2. ГВС (горячее водоснабжение)

3. Отопление

4. Водяные тёплые полы

Но у каждой из этих функций есть свои нюансы - для одной предпочтительнее металлопластик, для другой полипропилен. Рассмотрим этот вопрос подробнее:

Сначала сравним между собой эти 2 вида трубопроводов по разным параметрам:

1. Свойства трубопроводов

Показатель	Металлопластик	Полипропилен
Рабочее давление	10 атмосфер	10 атмосфер
Длительно выдерживают температуру	+95	+75
Кратковременно выдерживают темепературу	+110	+95
Срок службы в системе ХВС	Более 50 лет	50 лет
Срок службы в системе ГВС	50 лет	25 лет

Видно, что по основным характеристикам металлопластик превосходит полипропилен. Но вышеперечисленные характеристики могут иметь значение только для систем отопления и тёплого пола, а для водоснабжения характеристик полипропилена вполне достаточно.

1. Стоимость

Полипропиленовые трубы значительно дешевле металлопластиковых, а фитинги и подавно.

1. Удобство монтажа

Здесь у металлопластиковых труб есть весомое преимущество – их можно гнуть. А изменить направление полипропиленовой трубы можно только с помощью фитингов. По скорости монтажа также выигрывает металлоплатик – зачистка и сварка полипропиленовых фитингов занимает намного больше времени, чем завинчивание обжимных фитингов или опрессовка пресс-фитингов для металлопластика. Хотя незачистные полипропиленовые трубы значительно ускоряют монтаж.

1. Надежность и долговечность соединений

Самое надёжное соединение обеспечивают пресс-фитинги для металлопластика. Несколько уступают им сварные фитинги для полипропилена (важна правильная зачистка труб!). Наименее надёжны обжимные фитинги – часто текут. Поэтому для замуровывания в стены подходят только сварные и пресс-фитинги. Преимущество полипропиленовых труб это стойкость к размораживанию. То есть если вода в трубе замерзла, можно не беспокоиться за ее целостность, труба расширится и при оттаивании примет первоначальную форму. Металлопластиковую же трубу может разорвать.

1. Стоимость необходимых инструментов

Для работы с полипропиленом нужна зачистка + сварочный аппарат.

Это обойдётся в среднем менее, чем в 3000 руб.

Работа с обжимными фитингами для металлопластика обойдётся ещё дешевле – ножницы для резки труб и пара разводных ключей.

Здесь мы уложимся в 1000руб. Но о недостатках этих фитингов говорилось выше.

А работа с надёжными пресс-фитингами потребует покупки пресс-инструмента (ручной – от 5 т.р., электрический – 50 т.р.)

1. Эстетика.

Внешний вид, разумеется, привлекательней у металлопластиковой трубы с блестящими металлическими фитингами. Но это там - где фитинги не замурованы в стены, а находятся на виду.- металлопластик- полипропилен

При скрытой проводке этот фактор значения не имеет.

Всё вышесказанное определяет потребительские предпочтения:

1. Для холодного и горячего водоснабжения покупатели чаще выбирают полипропилен – благодаря низкой стоимости, приемлемым техническим характеристикам и возможности скрытой проводки
2. Для отопления используется и то и другое. Здесь преимущества полипропилена уменьшаются - многим не нравится неказистый внешний вид полипропилена, да и стоимость армированных полипропиленовых труб выше, чем обычных (которые используются для водоснабжения). Кроме того , в системах отопления выше требования и нагрузки. Поэтому полипропилен в системах отопления используется чаще в бюджетных объектах, а в остальных случаях - металлопластик.
3. Для тёплого пола большинство монтажников рекомендует металлопластиковые трубы с пресс-фитингами – самый дорогой, но самый надёжный вариант.

Эта ситуация, конечно, может меняться - прогресс не стоит на месте , постоянно появляются новые или изменяются старые товары. Но в данный момент ситуация именно такая.

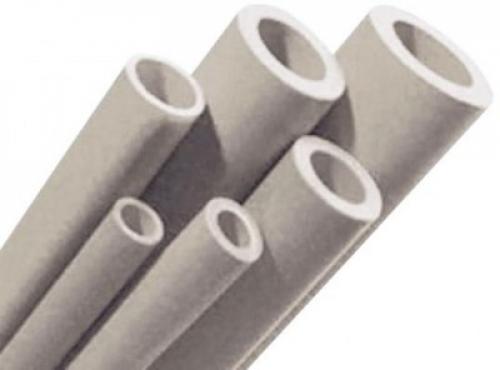

Полипропиленовые трубы , кроме того, делятся на несколько видов. Для полноты картины необходимо внести ясность и сюда.

Итак, три вида полипропиленовых труб:

1. Труба для холодной и горячей воды . Она НЕ АРМИРОВАНА вообще ничем и не требует зачистки перед пайкой.

Разумеется, это самый дешевый вид трубы и она не подходит для отопления.

Эти трубы созданы для более тяжелых условий эксплуатации. Они обладают гораздо меньшим коэффициентом линейного расширения, что дает больше возможностей при монтаже и обеспечивает их большую устойчивость при воздействии критичных температур.

Такие трубы является зачистными. То есть, перед пайкой у них необходимо снять верхний защитный

пластиковый слой и слой алюминия. Для зачистки применяется специальный инструмент, который есть

в нашем ассортименте:

Зачистка, конечно, добавляет работы монтажникам, поэтому зачистная труба особой любовью у них не пользуется. Но есть случаи, когда применение такой трубы обязательно.

Какие трубы лучше использовать для водоснабжения в квартире. Диаметр труб для водопровода в квартире

Выбор труб для водоснабжения в квартире не ограничивается выбором материала их изготовления – нужно еще и правильно подобрать диаметр изделий. Корректный выбор диаметра труб позволит создать надежную и функциональную систему (подробнее: " Как подобрать диаметр трубы для водопровода в зависимости от длины системы и её характеристик ").

Разумеется, увеличение диаметра труб влечет за собой и повышение стоимости системы, в то время как слишком узкий трубопровод не будет иметь достаточной пропускной способности. Лучше всего будет найти «золотую середину» и подобрать трубы оптимального диаметра для конкретной ситуации.

Рассчитывать диаметр водопровода в квартире нужно с учетом первоначального давления и степени его снижения по всей протяженности системы. Для измерения входного давления подойдет обычный манометр, но даже при его отсутствии можно получить примерные значения. Например, если в квартирах тремя этажами выше напор нормальный, то величина входного давления составляет минимум две атмосферы.

На изменение давления в трубопроводе оказывают влияние:

1. Количество различных соединений и фитингов.
2. Общая протяженность системы.
3. Наличие и количество поворотов.

Давление в трубопроводе не может быть ниже 0,6 атмосфер, а напор с учетом нормальной доставки к дальней точке системы должен иметь двукратный запас. Если, учитывая эти факторы, установить 12-мм пластиковые трубы, то единственным результатом будет гарантированное снижение эксплуатационных показателей системы.

Гораздо лучше подойдут трубы диаметром 16 мм – их будет достаточно для нормальной работы водоснабжения без потери характеристик. Чтобы точно рассчитать металлические или металлокерамические трубы для водоснабжения, используют специальные формулы, но они достаточно сложны, поэтому их используют разве что специалисты в данной отрасли.

Размеры металлопластиковых труб для водопровода таблица. Разнообразие диаметров металлопластиковых труб

Продукция из металлопластика сможет послужить на протяжении многих лет только в том случае, если ее диаметр будет подбираться с учетом эксплуатации трубопровода, для сборки которого ее и планируется использовать. Чаще всего выбор останавливают на изделиях диаметром 16 мм, 20 мм и 26 мм . Точный же показатель определяется по таблице.

В ассортименте компаний, занимающихся изготовлением металлопластиковых изделий, можно встретить конструкции, достигающие в диаметре 50 мм и более. Но изделия таких типоразмеров нечасто используются в жилищном строительстве.

В ситуации, когда возникает задача по созданию обширной разводки, выбор останавливают на металлопластиковых конструкциях 32 мм. Иногда допустимо использовать изделия диаметром 40 мм.

Если эту продукцию выбирает рядовой потребитель, чтобы создать на ее основе разводку в своей квартире для водопровода, то он может остановить выбор на трубах диаметром 16 или 20 мм. Нередко для устройства основной разводки используют трубы диаметром 20 мм . В этом случае в качестве отводов к ванне, смесителям и прочим бытовым приборам следует применять изделия, имеющие диаметр 16 мм.

Выбор фитингов

Учитывая, что фитинги для труб диаметром 20 мм представляет категорию дорогостоящих изделий, не будет ошибкой приобрести трубы размером 16 мм при условии, что в системе водоснабжения поддерживается нормальное давление . Подобное решение не скажется на качестве работы системы.

Сама трубная продукция из металлопластика предлагается к продаже в виде бухт. В подобном варианте эти трубы могут иметь размеры в диапазоне порядка 50-200 метров.
