Задвижки для водопровода. Задвижка

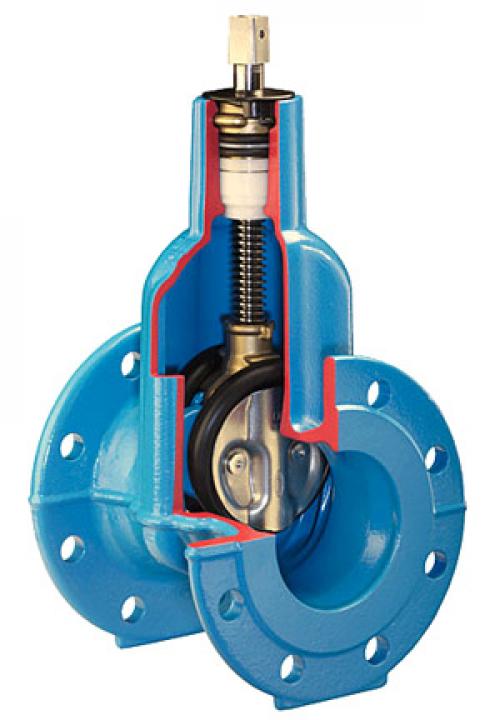

Задвижки для водопровода. Задвижка

Разновидность запорного устройства, оснащённого подвижным элементом, устанавливаемым либо вдоль движения носителя, либо поперёк. Изготавливаются преимущественно из чугуна. По конструкции задвижки можно разделить на две группы:

• Параллельные. Рабочий орган задвижки представляет собой два стальных диска, расположенных параллельно друг другу.
• Клиновые. Оборудованы двумя металлическими кольцами, размещёнными под углом.

Обратите внимание! Если седло задвижки совпадает по диаметру с сечением трубы, то задвижка считается полнопроходной. Также, существуют варианты, когда задвижка делается уже рабочей трубы.

Основная область применения задвижек – крупные трубопроводы диаметром больше 50 мм. Размер трубы накладывает на эти устройства повышенные требования по прочности и надёжности. Такая запорная арматура позволяет перекрывать движение носителя плавно, защищая элементы системы от гидроудара.

Впрочем, иногда это достоинство превращается в недостаток, поскольку быстро открыть или перекрыть трубопровод в случае аварийных ситуаций устройство не сможет. Регулировку потока рабочей среды при помощи задвижки также производить не получится, этот элемент может работать только в качестве запора.

В момент движения запирающего механизма, уплотняющие элементы подвергаются сильному трению. При частом использовании это быстро приводит к их истиранию и, как следствие, нарушению герметичности в месте перекрытия.

Для водопроводных сетей с холодной водой чаще применяются чугунные задвижки, тогда как для горячей воды стоит предпочесть стальные изделия, менее чувствительные к частым перепадам температур. Наиболее практичными считаются задвижки из универсальных сплавов, они одинаково хорошо будут выполнять свои функции в любых трубопроводных сетях.

Пластиковые трубы для водопровода и комплектующие. Особенности пластиковых труб для водопровода

Пластиковые водопроводные трубы

Современная промышленность производит большое количество различных труб из полиэтилена, ПВХ, полипропилена, которые обычно называют пластиковыми. Они используются для устройства многих инженерных систем, в том числе и для водопровода.

Основные характеристики и преимущества:

• Пластик – легкий материал, поэтому изделия из него получаются в несколько раз легче аналогичных металлических и при монтаже не оказывают дополнительной нагрузки на другие конструкции.
• При правильном подключении и обслуживании водопроводные и канализационные системы имеют длительный срок эксплуатации – до 50 лет.
• Пластмассовые изделия не подвержены коррозии и ржавчине, на них не возникает никаких отложений, что значительно повышает качество поступающей по ним воды.
• Это экологически чистый материал, который не выделяет вредных веществ в почву и в воду.
• Самостоятельный монтаж не вызывает особых затруднений и под силу даже неспециалисту.
• Трубопровод из пластика хорошо выдерживает как низкие, так и высокие температуры, а также резкие температурные скачки.
• Широкий ассортимент позволяет подобрать пластиковые трубы для водопровода, подходящие по качеству, размеру и цене.

Основное различие конструкций заключается в материале, из которого они изготовлены. Существует несколько видов:

• Из ПВХ (поливинилхлорида) – одни из первых пластиковых труб, получившие применение в промышленности и быту.
• Из полипропилена – легкие и прочные изделия.
• Из полиэтилена – изготовлены из материала с очень высокой эластичностью.
• Из сшитого полиэтилена – производятся под высоким давлением, что увеличивает прочность.
• Из металлопластика – изготавливаются из сшитого полиэтилена с дополнительным внутренним слоем из фольги.

Все виды успешно используются при прокладке водопроводных и канализационных систем.

Источник: https://postroivsesam.info/stati/metalloplastikovye-truby-ili-polipropilenovye-dlya-vodoprovoda-plyusy-i-minusy-metalloplastika

Задвижки для водопровода гост. ГОСТ 5762-2002 Арматура трубопроводная промышленная. Задвижки на номинальное давление не более РN 250. Общие технические условия

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

АРМАТУРА ТРУБОПРОВОДНАЯ ПРОМЫШЛЕННАЯ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

Предисловие

1 РАЗРАБОТАН Закрытым акционерным обществом «Независимый технический и испытательный центр по управлению качеством и сертификации в арматуростроении ЗАО «НТИЦ»; ЗАО «Центр метрологического обеспечения»

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 21 от 30 мая 2002 г.)

Наименование государства	Наименование национального органа по стандартизации
Туркменистан	Главгосслужба «Туркменстандартлары»

3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 декабря 2002 г. № 527-ст межгосударственный стандарт ГОСТ 5762-2002 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2003 г.

Обратный клапан для воды для насоса. Конструктивные особенности и назначение

Чтобы понять, насколько важную функцию выполняет обратный клапан для воды для насоса, достаточно разобраться в принципе работы автономной системы водоснабжения в целом и данной части ее оснащения в частности. Главным элементом таких систем, на который и приходится основная нагрузка, является насосная станция. В ее функции входит выкачивание воды из подземного источника – скважины или колодца. Выкачиваемая насосом из скважины или колодца вода по специальным трубам подается в гидроаккумулятор, который одновременно выполняет две функции:

• выступает в роли накопительной емкости для воды;
• позволяет поддерживать требуемое давление воды в автономной системе.

Между тем поддерживать требуемый уровень давления в трубопроводе не получится, если воду, поступающую из подземного источника, не заблокировать в системе. Проблем с этим не возникает, когда работает насос. Когда же он находится в выключенном состоянии, вода может просто вытечь из труб и гидроаккумулятора обратно в скважину или колодец. Для того чтобы не допустить этого, и применяют такое простое, но вместе с тем эффективное устройство, как обратный клапан для воды для насоса.

Схема автономного водоснабжения

Обратный клапан для оснащения насоса блокирует обратный отток воды из системы. Основными элементами конструкции такого устройства являются корпус, в котором располагается подпружиненный запорный элемент. Таким образом, принцип действия подобного затвора заключается в следующем.

• При поступлении в обратный клапан потока воды с определенным давлением пружина сжимается, открывая запорный элемент и давая возможность жидкости свободно протекать через устройство.
• При падении давления потока воды в трубопроводе пружина водяного обратного клапана возвращает его запорный элемент в закрытое состояние, тем самым перекрывая жидкости возможность двигаться в обратном направлении.

Обратный клапан открывается давлением потока, а закрывается пружиной, если поток прекращается

Обратным клапаном, позволяющим оперативно блокировать воду в трубопроводе, единая система водоснабжения разделяется на отдельные участки, каждый из которых характеризуется своим уровнем давления находящейся в трубах жидкости.

Благодаря высокой эффективности обратные клапаны одинаково успешно применяются для оснащения как бытовых скважинных насосов, так и насосных станций промышленного назначения. Такие устройства, кроме того, позволяют уменьшить урон от поломки трубопроводной системы в том случае, если на ее отдельных участках образовались утечки транспортируемой воды.

Во многих случаях использование обратных клапанов предусматривается уже на стадии проектирования автономных систем водоснабжения. В частности, многие модели погружных насосов, используемых для колодца или скважины, в процессе производства оснащаются даже не одним, а несколькими затворами.

Задвижки для водопровода pn25. Конструкция задвижек:

Задвижка – тип запорной трубопроводной арматуры , предназначенный для перекрытия неагрессивной рабочей среды преимущественно с высокими показателями температуры и давления.
Запорный элемент в задвижках перемещается перпендикулярно оси потока рабочей среды.
Перекрытие потока происходит за счет поступательно-вращательного движения шпинделя, который перемещает клин из верхнего положения в нижнее.
В отличие от кранов и затворов, которые открываются при повороте шпинделя на 90°, задвижки являются многооборотной арматурой. Плавное постепенное перекрытие потока обеспечивает отсутстие резких перепадов давления, а плавное открытие препятствует возникновению гидроудара. Именно из-за этих свойств задвижки используются преимущественно в магистральных технологических и транспортных трубопроводах диаметрами от 15 до 2000 мм.
По конструкции запорного органа задвижки можно разделить на клиновые и шиберные задвижки.

В клиновых задвижках сёдла в корпусе расположены под небольшим углом друг к другу, а затвор представляет собой устройство в виде клина — жёсткого, упругого или двухдискового, который в положении «закрыто» плотно входит в пространство между сёдлами. Со временем герметичность такой задвижки может быть нарушена из-за сильного трения в крайнем закрытом положении.

Задвижки с обрезиненным клином являются модификацией клиновых задвижек. Задвижки с обрезиненным клином имеют гладкий полный проход, благодаря чему в момент перекрытия рабочего потока не возникает сильного трения. Обрезиненный клин задвижки призван обеспечивать высокие показатели герметичности и прочности, а также бесперебойную работу запорной арматуры, даже при резких перепадах температурного режима. Еще одна черта, характерная для задвижек такого типа, - низкие крутящие моменты при управлении.

Шиберные задвижки являются разновидностью параллельной задвижки. Шиберные задвижки применяются в тех случаях, когда допускается одностороннее направление потока рабочей среды и не требуется высокая герметичность запорного органа. Они предназначены для установки в качестве запорных устройств на трубопроводах, транспортирующих канализационные стоки, шламы и другие, загрязнённые механическими примесями среды. Иногда затвор выполняется ножевым для разрушения частиц в рабочей среде, в этом случае задвижки называются шиберными ножевыми.

Большое значение для работы и области применения задвижек имеет расположение ходового узла. Он может быть расположен внутри задвижки в рабочей среде или вне полости корпуса. Иными словами, задвижки бывают с выдвижным штоком и с невыдвижным штоком.
