Пробковый кран для манометра. Выбираем трехходовой кран для манометра

Пробковый кран для манометра. Выбираем трехходовой кран для манометра

В соответствии с актуальными стандартами, включая СНиП, на разных магистралях предусмотрена установка таких сантехнических изделий, как трехходовой кран. И в первую очередь речь идет о возможности подключения манометров. Последние представляют собой неотъемлемые элементы трубопроводов для холодного и горячего водоснабжения, а также систем отопления.

Сам измерительный прибор предназначен для контроля давления, а вентиль указанного типа отвечает за его корректную и безопасную работу. Именно поэтому актуальны запросы на тему: «правильно выбираем трехходовой кран».

Описание и назначение

Надежный запорный механизм трехходового типа, выполненный из качественных материалов, должен быть обязательной составляющей некоторых магистральных систем. Прежде всего такое устройство позволяет специалистам быстро выполнять проверки и получать необходимые данные. На данный момент эти краны широко и успешно применяются в случаях, когда необходимо:

  • своевременно отсоединить манометр;
  • сбросить давление в системе непосредственно перед измерительным прибором, что позволит предотвратить так называемое залипание стрелки;
  • продуть отвод;
  • устранить загрязнения.

Главная задача кранов описываемого типа – это смешивание или же, наоборот, разделение потоков. Анализируя актуальность подобных функций, необходимо обозначить важные моменты.

  • Помимо водопроводов, тройники представляют собой обязательный элемент газовых магистралей, а также фонтанных систем, оснащенных манометрами.
  • Трехходовики устанавливают в системах горячего водоснабжения, оборудованных бойлерами.
  • Одной из основных частей современных энергоэффективных систем отопления является термостатический смеситель. Эти сантехнические устройства монтируют на двух контурах параллельно, что, в свою очередь, позволяет быстро корректировать степень нагрева. В итоге получается обеспечить необходимую температуру при исключении риска перегрева батарей. В итоге описываемый вид арматуры можно с уверенностью назвать эффективным терморегулятором.

Сейчас рассматриваемые виды кранов, включая кнопочные и со спускником, широко используются специалистами в самых разных отраслях. И речь в данном случае идет как о промышленности, так и об аграрной сфере. Такими изделиями комплектуется большой спектр оборудования самого разного назначения: от бытовых стиральных машин и авто до сложнейших инженерных систем.

Для чего нужен трехходовой кран между сосудом и манометром. Функции трехходового крана под прибор для измерения давления (манометра)

сновное назначение манометра — фиксировать давление в трубопроводе. Трехходовой кран при этом выступает как соединительный элемент и служит для выполнения сразу трех основных функций: продувки, проверки прибора и полного отключения измерительного устройства.

Как работает кран?

В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. Поскольку конструкция содержит сливное отверстие в корпусе, и конусовидную пробку, которая имеет проход Т-образной формы, поворот рукоятки в рабочий режим направляет поток транспортируемой среды к манометру для контроля давления, перевод крана в положение «закрыто» позволяет перенаправить поток в трубе отключив измерительный прибор, либо переходит в режим закрытой магистрали, когда давление в устройстве обнуляется, что позволяет избежать залипания стрелки и сводит к минимуму возможность отказа прибора.

Для чего нужен трехходовой кран между сосудом и манометром. Функции трехходового крана под прибор для измерения давления (манометра)

Таким образом, всего четыре функциональных положения:

  • Кран соединяет прибор с рабочим пространством для замера уровня давления.
  • Манометр изолирован от транспортируемой среды и сопряжен с атмосферой (уровень давления — нулевой).
  • Прибор отключен, а рабочая среда выходит на воздух — осуществляется процесс продувки сифона.
  • Собственно присоединение контрольного измерительного прибора (манометра).

То, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, показывает исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в нулевое положение, а при подключении прибора также без промедления и резких скачков занимает прежнее положение, то кран работает нормально.

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился.

Чтобы продуть кран, и существует положение сброса.

Это важно! Если опускание при отключении быстрое, но до нулевого значения стрелка прибора так и не доходит, это говорит о том, что пружина в манометре ослабла.

Запорное устройство в обязательном порядке устанавливается в трубопроводах на производственных предприятиях, где контроль за уровнем давления — необходимое условие согласно строительным нормам и правилам.

В частном домостроении и многоквартирных домах вместо трехходового вентиля используют обычный проходной муфтовый кран.

Достоинства устройства

Кран для манометра — надежная конструкция, которая прекрасно справляется с задачей, на нее возложенной, поскольку отличается простотой и надежностью. Кран легко монтируется, для подключения не требуется каких-либо особых усилий и пристального контроля после монтажа — это удобное в эксплуатации и обслуживании устройство, в нем отсутствуют места, где может застаиваться жидкость, а уровень сопротивления движущейся жидкости очень низкий. Все это продлевает срок эксплуатации.

Разновидности кранов для манометров

Устройства различаются по конструктивным особенностям и способами крепления.

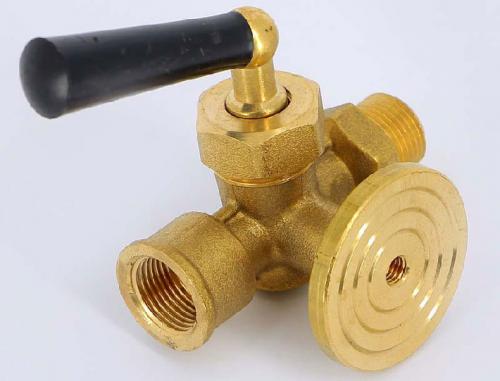

Пробковые натяжные

Материалом для изготовления этого типа кранов служит латунь, что делает эти устройства недостаточно прочными, при затягивании гайки пробка на конце может сломаться, при этом запорный механизм требует приложение некоторых усилий для запуска.

Для чего нужен трехходовой кран между сосудом и манометром. Функции трехходового крана под прибор для измерения давления (манометра)

Этот тип устройства имеет 4 разновидности:

  • Конструкция с резьбой с обеих сторон, может быть как метрическая так и трубная резьба.
  • Устройство, в котором с одной стороны трубная резьба, а с другой — метрическая.

Обратите внимание! Третье отверстие крана в обоих случаях определяется как дренажное.

  • Более усовершенствованная конструкция, оснащенная затвором рычажного типа или в виде бабочки.
  • Устройство также имеет отверстия с двух сторон с резьбой и дополнительно — фланец для присоединения прибора измерения.

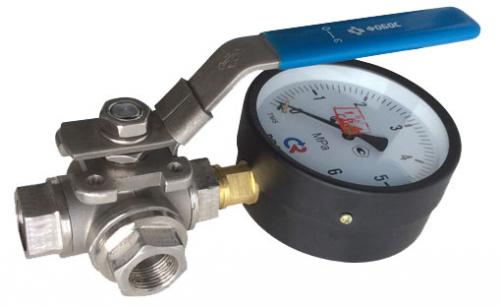

Шаровой с дренажом

Наиболее современное и популярное устройство, поскольку пользоваться им намного удобней: это легкая конструкция, оснащенная рукояткой. Кран характеризуется высокими показателями герметичности и невозможности скопления загрязнений в проточной части.

Для чего нужен трехходовой кран между сосудом и манометром. Функции трехходового крана под прибор для измерения давления (манометра)

Шаровой с муфтой

Выполняется из хромированной латуни. Манометр или дренаж в этом случае подключается к муфте, поэтому этот кран не является трехходовым в прямом смысле.

Кнопочный

Отличается от всех других типов кранов наличием кнопки, с ее помощью происходит замер до тех пор, пока кнопка нажата, при отпускании, манометр автоматически отключается.

Особенности установки

Установка крана ничем не отличается от установки любых запорных устройств: они прикручиваются к трубе, с предварительной обмоткой фум-лентой для герметичности.

Обратите внимание! Лучше осуществлять присоединение вручную, чтобы не повредить резьбу излишними усилиями.

Кран под манометр — неразборное устройство, поэтому ремонт возможен лишь в том случае, если происходит протечка стыков. Для этого придется полностью демонтировать устройство, загерметизировать стыки и закрутить кран снова.

Пробковые краны можно чистить вручную от засорений или в тех случаях, когда изнашивается кольцо для уплотнения.
