Запорная арматура для водопровода. Установка запорной арматуры на водопроводе

Запорная арматура для водопровода. Установка запорной арматуры на водопроводе

Монтаж запорной арматуры на водопровод должен быть организован таким способом, чтобы обеспечить быструю замену или ремонт устройства, перекрывающего поток жидкости. То есть соединение труба-арматура должно быть разборным.

И такой тип монтажа могут обеспечить только две технологии:

• Сборка узла на резьбовую пару, поджимаемую контргайкой
• Сборка узла на фланцевое соединение, фиксируемое болтами

Причем конкретный тип соединения зависит от типа трубопровода. Так, в водоводах низкого и среднего давления (от одной до 100 атмосфер) практикуется монтаж на резьбовую пару сгон-корпус. А в водопроводах высокого давления (более 100 атмосфер) используют только фланцевое соединение. И далее по тексту мы рассмотрим оба варианта более подробно.

Резьбовой монтаж

Резьбовой монтаж арматуры на трубопровод предполагает следующий порядок действий:

• На резьбовые сгоны предыдущей и последующей трубы накручивают контргайки
• Далее, сгоны двух труб, одновременно или последовательно, вкручиваются в корпус запорного устройства. Причем место монтажа должно быть уплотненно либо специальной лентой, либо органическим уплотнителем – паклей.
• После того, как трубы будут вкручены в корпус на участок сгона между контргайкой и торцом корпуса накручивают еще один слой уплотнителя.
• После монтажа дополнительного слоя его поджимают к корпусу контргайкой.

В итоге, получается достаточно прочное и герметичное соединение, способное выдержать давление до 100 атмосфер.

Фланцевый монтаж

Фланцевый монтаж возможен только в том случае, если на торцах трубы и корпуса будут обустроены особые кольца. Причем в корпус арматуры эти кольца закладывают еще на этапе проектирования устройства, а на торец трубы фланцевое кольцо монтируют дуговой сваркой.

После обустройства фланцев монтаж арматуры на трубопровод выполняется следующим образом:

• Между фланцем трубы и арматуры помещают уплотнительную прокладку. После чего фланцы затягиваются монтажными болтами.
• Аналогичная операция повторяется и с другой стороны.

Как видите – фланцевый монтаж это очень простая операция, которая гарантирует не только герметичное, но и высокопрочное соединение трубы и корпуса арматуры. Поэтому данный тип монтажа практикуют в трубопроводах, работающих под высоким давлением.

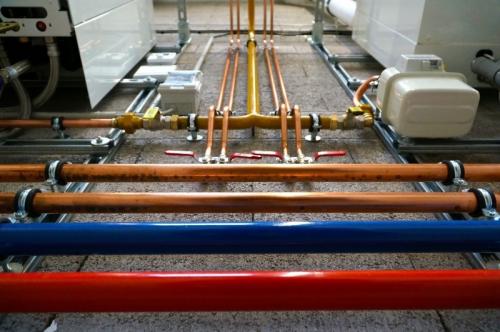

Какие трубы лучше использовать для водоснабжения в квартире. Как выбрать качественные трубы для водопровода в квартире

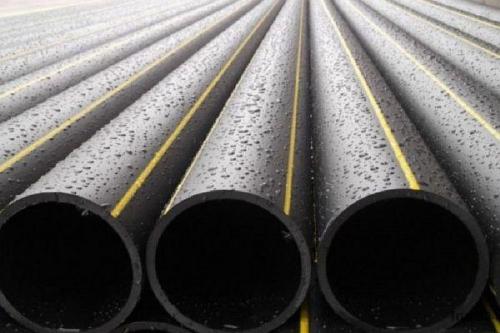

Чтобы правильно выбрать трубы для водопровода, нужно определить диаметр и знать особенности водопроводных коммуникаций, а также их виды, у каждого из которых есть как преимущества, так и ограничения в эксплуатации. Какой-то из вариантов обязательно подойдет к условиям вашего дома или квартиры.

Каким критериям должны отвечать водопроводные трубы

Независимо от материала труба должна иметь гладкую поверхность внутри и снаружи. В стенках не должно быть трещин, пузырьков, инородных тел и выщербленных мест. Выдерживаемое предельное давление не должно быть меньше 1 МПа.

Поверхность изделий должна быть устойчива к коррозионным процессам. Это свойство не позволяет водопроводу засоряться, продлевает срок эксплуатации.

К водопроводам, по которым идет подача питьевой воды, предъявляются дополнительные требования. Самое главное: гарантия экологической безопасности подаваемой воды.

К таким трубам всегда прилагается сертификат соответствия. Он подтверждает, что в материале, из которого они изготовлены, отсутствуют вредные для человека и окружающей среды компоненты.

Выдают такие сертификаты центры, получившие аккредитацию от Госстандарта.

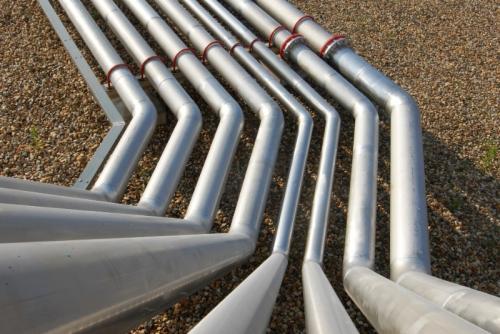

Трубы для наружной сети отличаются от труб для водоснабжения в помещении. Подходящие для холодной воды не годятся для горячей, разные виды используются под разное давление.

Универсальным вариантом считаются трубы из стали, меди, с защитным покрытием. Они отвечают всем перечисленным требованиям, но используют их очень редко. Основной минус — высокая стоимость и сложный монтаж, для которого требуется дополнительное оборудование.

Источник: https://otoplen-dom.ru/novosti/obogrev-trub-holodnogo-vodosnabzheniya-greyushchim-kabelem-dlya-dachnogo-doma-obogrev

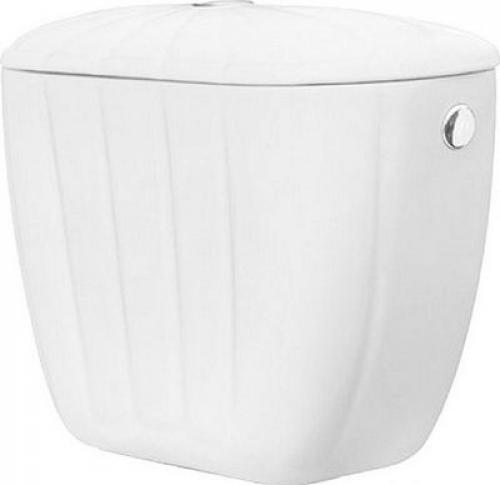

Арматура для сливного бачка старого образца. Особенности конструкции

Плюсом для нас, как домашних сантехников, является тот факт, что множество представленных на сантехническом рынке моделей основываются на одном и том же принципе работы.

Вы всегда сможете самостоятельно открыть бачок унитаза

Несмотря на современный век технологий и различных производителей, российское производство унитазов ничем не отличается от европейского принципа. Благодаря постоянству и качеству устройства сливного бачка, технология производства не меняется уже много десятилетий.

Сливной бачок производят из следующих материалов:

В тематических дорогостоящих отелях или виллах встречаются изделия из мрамора и даже гранита. Вышеперечисленные материалы нам всем знакомы, в частности, чугун и керамика. Фаянс не столь практичен и надежен, а пластик и подавно, не проживет больше двух-трех лет.

Емкость для накопления воды, вне зависимости от материала производства, монтируют по-разному:

• бачок крепится под самым потолком санузла;
• емкость монтируется на самом унитазе;
• сливной бачок вмуровывается непосредственно в стену за унитазом, скрываясь за полноценной стеной или коробом из гипсокартона или керамической плитки.

Сливной бачок старого образца монтировался по двум первым вариантам. Под потолком сейчас редко его встретишь, а вот непосредственно на конструкции унитаза – да, почти в каждом доме.

Основу непосредственной работы емкости для воды выполняет запорная арматура, которая отвечает своевременное наполнение воды и ее слив в нужный момент.

Вспомогательные функции выполняют детали управления: кнопка, ручка, клавиши или другой механизм, отвечающий за частичный и полный слив воды непосредственно в унитаз.

Когда мы пользуемся одним из элементов управления, то есть, нажимаем на кнопку, сливной сифон отпирается, а вода, в свою очередь, под приличным напором покидает емкость. Затем выпускной клапан снова закрывается, а впускной автоматически открывается и набирает воду.

Когда показатель воды достигает максимально допустимый уровень, запорная арматура автоматически перекрывает воду.

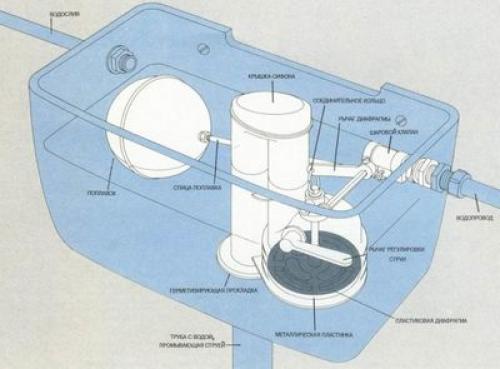

Конструкция простого бачка унитаза

Исправное состояние сливного бачка заключается в следующем состоянии: емкость полна воды, выпускной и впускной клапаны перекрыты, вода при этом не может ни поступать внутрь, ни покидать бачок.

Мы указали общие моменты сливного бачка унитаза старого образца.

Пластиковые трубы для водопровода и комплектующие. Водопроводные магистрали из ПВХ

Для изготовления берется поливинилхлорид, способ изготовления – экструдирование. Пластиковая труба из ПВХ обладает следующими характеристиками:

1. длительность срока эксплуатации – до 50 лет;
2. плотность – 1,41 г/м³;
3. способность к горению – негорюч;
4. удлинение при нагревании – не более 5%;
5. величина относительного удлинения на разрыв – не более 0,2%.

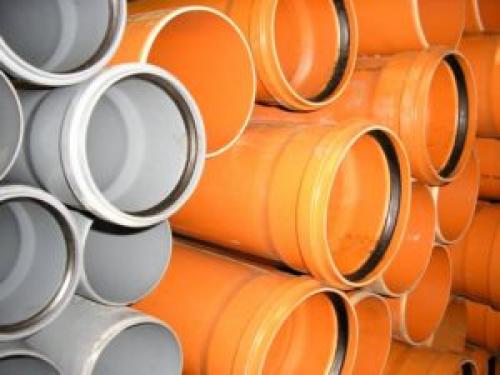

Пластиковые трубы для воды из ПВХ в напорном исполнении оснащаются раструбом на одном конце для упрощения монтажа. В нем устанавливается резиновое уплотнительное кольцо. При сборке не используются дополнительные приспособления или оборудование, что предоставляет возможность монтажа водопровода своими руками.

Пластиковый материал не подвергается гниению или коррозии, поэтому подаваемая по такой системе вода безопасна для использования. Контактирующая с жидкостью поверхность гладкая и всегда остается чистой, поскольку не осаждает на себе каких либо веществ как органического, так и неорганического происхождения, что значительно повышает предельный срок эксплуатации.

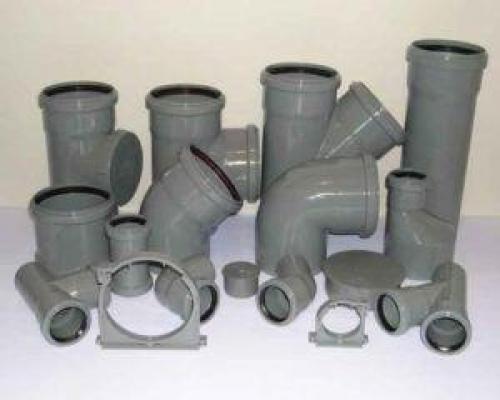

Их свойства отвечают всем требованиям санитарных норм для транспортировки питьевой воды. При этом оснащенность доборными элементами самого разнообразного назначения позволяет создавать пластиковые трубопроводные сети любой степени сложности.

Трубы из поливинилхлорида устойчивы к воздействию жесткого ультрафиолетового излучения, что позволяет устраивать открытые участки наружных сетей без дополнительной изоляции.

К недостаткам можно отнести низкую термостойкость, что позволяет их использование при температуре не более 65 градусов. Что не позволяет их использовать в сетях с горячей жидкостью. В то же время при эксплуатации при отрицательных температурах до -10 градусов водопровод необходимо тщательно утеплять.

Маркировка и свойства ПВХ

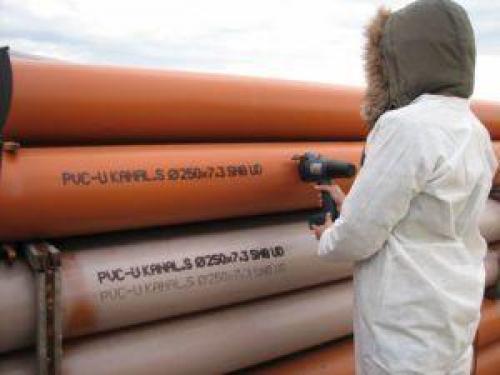

На наружную поверхность наносится маркировка, несущая в себе следующую информацию:

• Тип материала ПВХ.
• Разновидность раструбного соединения.
• Размер по наружному Ø и толщине стенки.
• Предназначение к применению.
• Нормативная документация (ГОСТ или ТУ).
• Наименование производителя и его логотип.

Кроме того, имеет значение цветовое исполнение:

• Серые или гофрированные черные трубы используются для прокладки внутренних сетей в безнапорном или напорном виде.
• Желтого или оранжевого цветов применяются для сетей наружного водопровода или канализации.
• Белые или синие цвета трубы из ПВХ указывают на приоритет использования для обсадки водозаборных скважин.

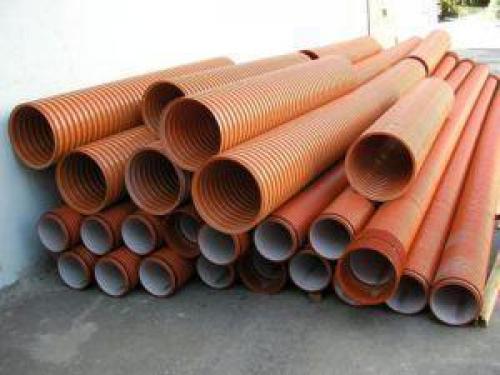

• Гофрированные трубы имеют внутреннюю поверхность светло-серого ил белого цвета. Основная область их применения – магистрали глубокого заложения, поскольку эти пластиковые изделия характеризуются повышенной прочностью в радиальном направлении.

Показатели прочности труб ПВХ

По показателям прочностных характеристик трубы из поливинилхлорида подразделяются на три категории:

1. легкая серия, обозначаемая как «L»;
2. средняя серия – «N»;
3. тяжелая – «S».

Принадлежность к обозначенному выше разряду предписывает возможность использования для магистралей с различной глубиной заложения.

Спиралевидные армированные трубы из ПВХ производятся нанесением оснеовы на спиралевидный каркас. Такая конструкция позволяет использовать их на участках трубопроводов при наличии вибрационных нагрузок, например в сети, примыкающей к насосу, где она играет роль амортизатора.

Производство регламентируется ГОСТом 51613-2000, а размерный ряд оговорен в ГОСТе 18599-2001.

Размеры пластиковых труб оговариваются ГОСТом 28117-89 и представляет собой линейку Ø (диам.) в диапазоне от 5 до 630 мм со стенками от 1 до 83 миллиметров. Кроме использования в водопроводных системах, их применяют для прокладки электросетей, транспортировки агрессивных сред, а также как конструкционное основание для изготовления различных изделий.

Мы хотим заострить внимание на том, что пластиковая труба из ПВХ не подходит для горячего водоснабжения, ее можно брать только для холодной жидкости и при эксплуатации при температуры ниже 10 градусов ее необходимо утеплять.
